风力发电机组WPU承载安装框架结构

　　在陆上及海上风力发电场的机组运维与整机装配场景中，WPU框架作为风力发电动力单元的核心承载构件，承担着定位动力模块、传递运行载荷、隔绝外部工况干扰的关键作用，其结构合理性直接决定整套风电动力单元的运行稳定性与服役寿命。从实际装机工况来看，该框架需要同时适配机舱内部的紧凑安装空间，承受机组运行过程中产生的交变振动载荷、不同风况下的偏航扭转载荷，以及极端温差环境下的结构形变应力，因此在结构设计阶段就需要兼顾刚性、轻量化与装配便利性三者的平衡。

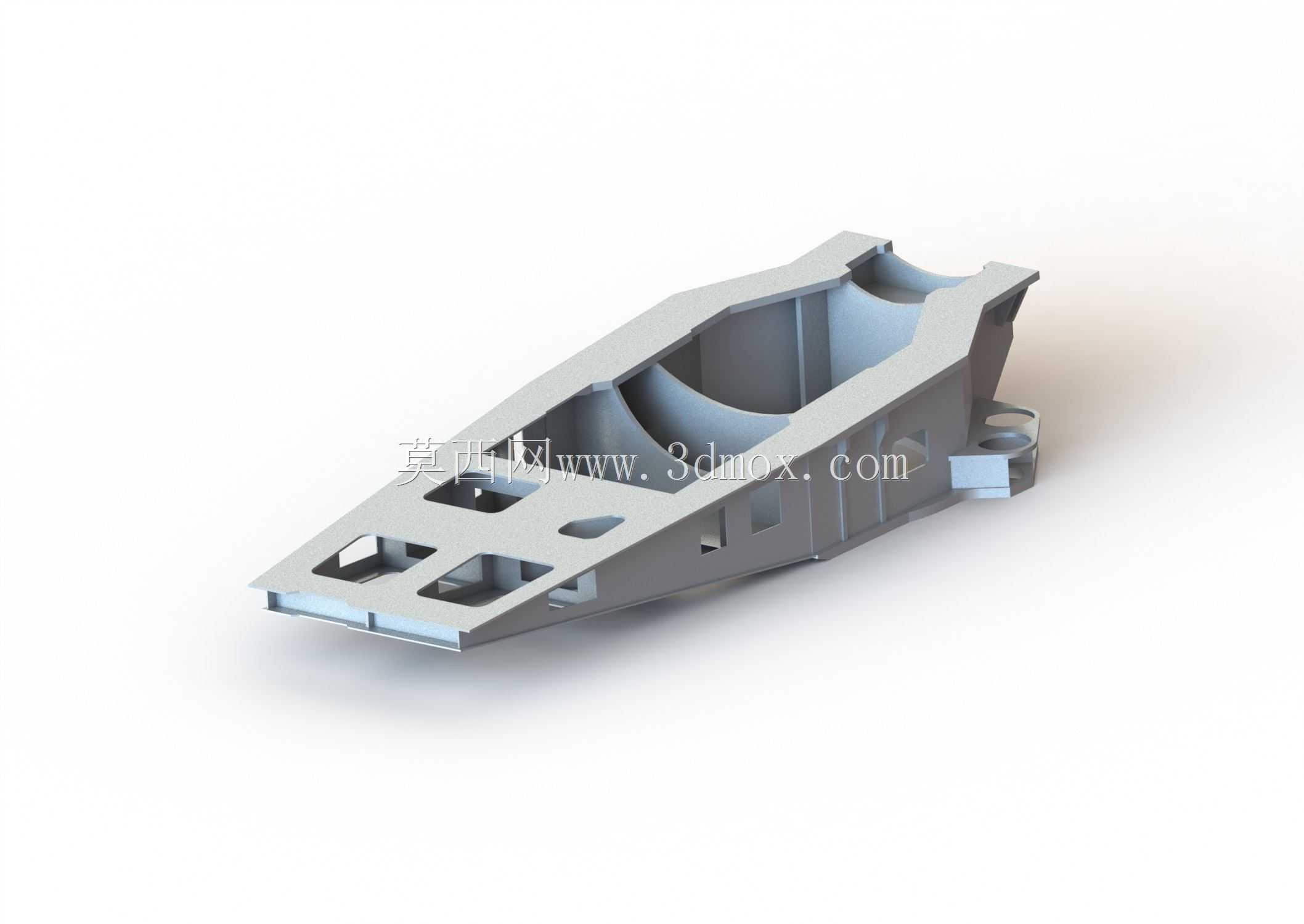

　　从结构功能特性来看，该框架采用一体化铸造成型的主体结构，整体为长条形变截面设计，框架主体预留了多处镂空减重槽，在不降低整体抗弯扭刚度的前提下，有效降低了构件自重，减少机舱整体载荷负担。框架内部设置了与WPU动力模块轮廓完全匹配的弧形定位型腔，型腔周边分布有多个高精度安装定位面与螺栓连接孔位，能够实现动力模块的快速对位安装，避免装配过程中出现错位偏差，同时保证运行过程中动力模块的位置精度，减少因安装间隙带来的振动损耗。框架两端设置有与机舱主支撑梁连接的安装耳座，耳座上的连接孔采用长圆孔与圆孔组合的设计，既可以补偿加工与装配过程中的尺寸误差，也能在机组运行产生热形变时提供一定的形变释放空间，避免结构应力集中导致的构件开裂。

　　设计思路上，该框架摒弃了传统多件拼接式支撑结构的方案，采用整体式承载结构设计，将原本需要多个连接件实现的定位、承载、减震功能集成在单一构件上，减少了装配环节的零件数量，降低了连接部位松动失效的风险。结构受力路径经过反复优化，所有载荷传递路径均做了圆弧过渡处理，避免直角结构带来的应力集中问题，框架壁厚根据不同部位的受力大小做差异化设计，受力较大的安装耳座、型腔支撑部位适当增加壁厚，非主要受力区域通过镂空、减薄壁厚的方式控制整体重量，实现材料利用率的最大化。

　　从安装边界尺寸来看，该框架的整体长度适配主流MW级风力发电机组机舱内部WPU单元的安装空间，框架宽度方向的尺寸严格控制在机舱支撑梁的安装间距范围内，安装耳座的孔位间距与现有主流机型的支撑梁连接孔位完全兼容，可直接替换原有同类型支撑框架，无需对机舱主体结构做额外改造。框架底部预留有标准的线缆穿设通道与传感器安装位，方便后续动力单元的线缆布设与状态监测传感器的加装，不需要在框架上做二次加工，避免破坏框架整体结构强度。框架表面的安装平面均经过精加工处理，平面度与粗糙度满足动力模块的安装精度要求，能够保证动力模块与框架之间的接触面积均匀，减少局部应力集中带来的接触面压溃问题。

　　在实际应用过程中，该框架不仅要承受静态的设备自重载荷，还要应对风轮转动带来的周期性交变载荷，以及极端阵风工况下的冲击载荷，因此在结构设计阶段就通过有限元仿真对不同工况下的应力分布、形变位移做了多次迭代优化，确保在最大载荷工况下框架的最大形变量控制在动力模块允许的安装精度范围内，应力水平低于材料的许用应力值，预留足够的安全余量。同时框架的结构设计充分考虑了运维便利性，所有需要定期检修的连接部位均预留了足够的操作空间，运维人员可以在不拆卸周边其他部件的情况下完成框架连接螺栓的检查与紧固，降低后期运维的工作量与成本。
