工业级冠层发电机外壳柜体结构设计

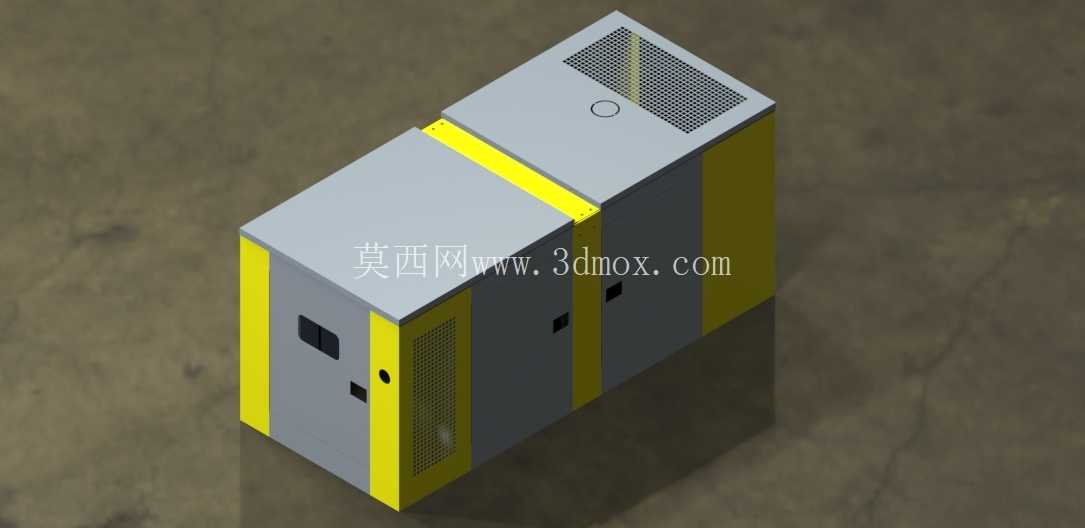

　　这款柜体结构主要面向户外分布式冠层发电场景的设备承载需求，适配山地、林地等冠层下方的小型发电站点部署，核心作用是为内部发电核心模块、整流调压组件、线路接驳端子提供稳定的物理防护，隔绝户外扬尘、淋水、虫鼠侵入以及外力磕碰损伤，保障发电单元在复杂野外环境下长期稳定运行。从结构设计逻辑来看，整体采用分舱式布局，沿柜体长度方向划分出三个独立功能舱室，最左侧舱室预留了人机交互界面的安装位，对应外板上开设的方形观察窗与操作孔位，方便运维人员无需开启柜门即可查看设备运行参数、完成基础操作；中间与右侧舱室为核心设备安装区，可分层固定发电模组、散热组件与配电元件，舱门采用内嵌式安装结构，配合侧边的黄色密封压条，闭合后可达到IP54级的防护标准，满足户外部署的密封要求。

　　顶部结构做了斜度导水设计，避免积水积存，同时对应内部发热元件的位置开设了通风格栅，格栅内侧预留了防尘滤网的安装卡槽，可在保证通风散热效率的同时阻挡大颗粒杂物进入柜体内部；顶部还预留了吊装孔位，适配现场吊装作业的需求，无需额外焊接吊耳即可完成整柜的转运与就位。外形尺寸方面，整体采用长方体规整构型，宽度方向控制在1.2米以内，长度约2.4米，高度约2.1米，安装边界预留了底部100mm的槽钢固定位，可直接固定在预制的混凝土基础上，柜体侧边与周边障碍物的安全距离预留不小于300mm，满足通风散热与运维操作的空间要求；柜体的黄灰配色并非装饰性设计，黄色区域对应柜门的受力边框与侧边加强筋位置，采用加厚镀锌钢板折弯成型，灰色区域为外覆门板，采用静电喷塑工艺处理，抗紫外线老化能力可满足户外10年以上的使用要求。

　　结构细节上，所有钣金折弯处均做了R3圆角处理，避免加工与安装过程中的锐边割伤风险，柜门与柜体的连接采用隐藏式铰链，外部无突出连接件，既提升了整体防护性能，也减少了人为破坏的风险；柜体内部预留了通用安装梁的调节孔位，孔位间距按照25mm模数排布，可适配不同尺寸规格的内部元件安装，无需二次打孔即可完成组件固定，大幅降低现场安装的工作量。考虑到冠层区域的植被落叶堆积问题，顶部格栅的开孔尺寸做了针对性优化，可避免落叶堵塞通风通道，同时格栅采用可拆卸结构，运维人员可定期拆下清理积尘与杂物，保障散热通路通畅；柜体底部预留了电缆进出的密封格兰头安装位，可根据现场线缆的数量与规格选配对应尺寸的密封件，完成线缆接驳后可实现柜体底部的完全密封，防止地下潮气、爬虫从线缆通道进入柜体内部。

　　在结构强度设计上，柜体框架采用2mm厚的冷轧钢板折弯焊接成型，门板采用1.5mm厚钢板，整体框架可承受12级风力的冲击载荷，满足山地、林区等大风区域的部署要求，焊接位置均做了打磨防锈处理，整体喷涂前经过磷化钝化工艺，提升涂层的附着力与防锈能力。
