单气缸平衡梁式蒸汽机结构展示模型

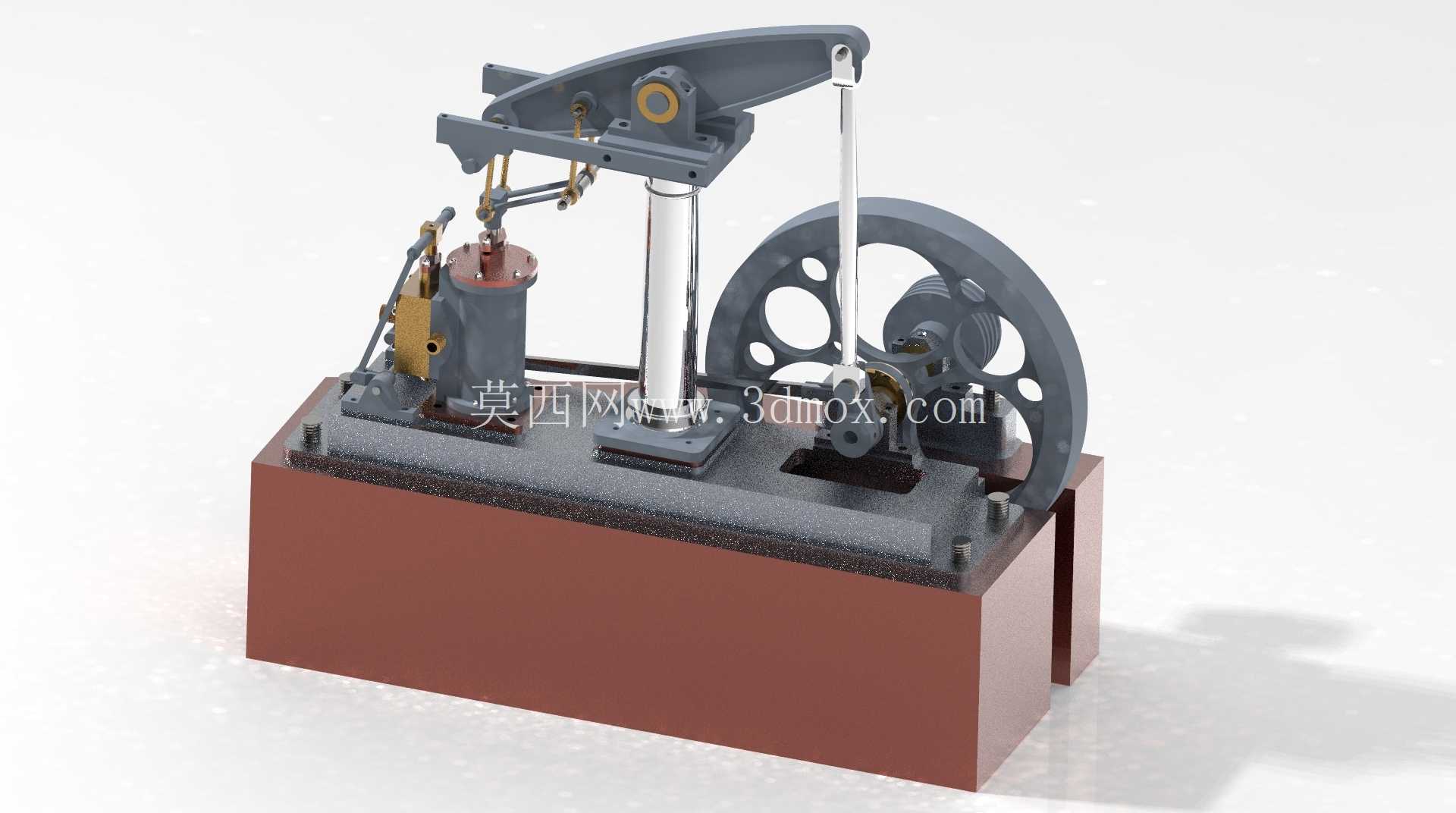

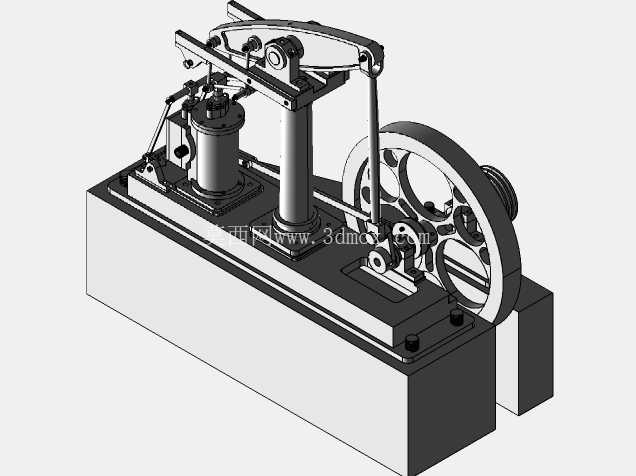

　　这款单气缸平衡梁蒸汽机的三维结构，完整还原了早期往复式动力机械的核心传动逻辑，在当下的工程场景中，这类结构常作为热能动力教学演示载体、复古动力装置复刻参考，也会被小型蒸汽动力爱好者用于改装微型动力输出单元，适配小型船舶模型、复古动力展品的动力端搭建。从实际功能来看，该装置通过气缸内蒸汽压力差推动活塞做上下往复运动，经活塞杆将动力传递至平衡梁端，平衡梁以中部立柱为支点做跷板式摆动，另一端通过连杆将摆动转化为飞轮的旋转运动，依靠飞轮的转动惯量抵消活塞往复运动的死点问题，保证动力输出的连续性，整套传动没有冗余的变速结构，动力传递路径直接，能直观展示热能向机械能转换的完整过程。

　　设计层面，整个装置的安装基准为底部的一体式基座，基座采用矩形箱式结构，上表面加工有所有部件的定位安装面，气缸组件、平衡梁支撑立柱、飞轮轴承座均通过螺栓固定在基座上表面，各安装位的同轴度、平行度公差在建模时做了严格约束：气缸轴线与平衡梁支撑立柱保持垂直，飞轮主轴与平衡梁摆动平面保持平行，避免传动过程中出现卡滞。平衡梁的结构采用变截面设计，支点位置靠近气缸侧，利用杠杆原理放大活塞端的输出力矩，梁体上的各铰接点均预留了销轴安装位，铰接处的间隙控制在合理范围，既保证转动灵活，又不会出现过大的旷量影响传动精度。

　　飞轮采用辐条式镂空结构，在保证足够转动惯量的前提下降低整体自重，轮缘位置做了加厚处理，将质量集中在轮缘处，用更小的整体重量获得更好的储能力度，抵消活塞往复运动的速度波动。气缸部分集成了进排气阀组的安装位，阀组的动作通过与飞轮主轴联动的偏心轮驱动，实现进排气时序与活塞位置的精准匹配，不需要额外的控制单元就能完成完整的工作循环。从安装边界来看，整个装置的外轮廓为规整的矩形结构，基座底部为平面，可直接固定在水平安装台面上，所有运动部件的运动范围均不超出基座的投影边界，安装时不需要额外预留侧面的运动避让空间，整体重心落在基座中心区域，运行时的稳定性较好，不会出现明显的振动偏移。

　　建模过程中对所有铰接副的运动关系做了完整约束，可直接用于运动仿真，直观演示活塞往复、平衡梁摆动、飞轮旋转的整套动作逻辑，各部件的拆分结构完全符合实际加工装配逻辑，没有出现无法加工的一体异形结构，所有紧固件的规格、安装位置都做了对应设计，可直接作为实物复刻的结构参考。对于动力教学场景来说，该模型能清晰展示曲柄连杆机构的传动原理、飞轮的稳速作用、杠杆式力传递的特点，相比复杂的多缸蒸汽机，单缸结构的动力路径更清晰，没有多余的结构遮挡核心传动部件，观察者可以直接看到从活塞到飞轮的每一步动力传递过程；对于复古动力装置复刻来说，该结构的零件数量适中，加工难度较低，普通的机加工设备就能完成大部分零件的制作，不需要特殊的定制加工工艺，装配逻辑简单，调试难度低，适合小型动力装置的DIY制作。在结构细节上，平衡梁与活塞杆、连杆的连接端都做了铰接孔的衬套预留位，长期运行时可通过更换衬套降低磨损，延长整体使用寿命；气缸外壁做了加厚处理，可承受一定的蒸汽压力，满足小型低压蒸汽动力的使用需求；飞轮的轴承座采用分体式设计，方便装配时调整主轴的同轴度，也便于后期的维护拆卸。整个装置的结构设计没有追求过高的参数冗余，所有部件的尺寸都围绕动力传递的需求做了匹配，不会出现部件强度过剩导致的整体重量过大问题，也不会因为部件强度不足导致运行时出现结构变形。
