海水淡化用等压式液压能量回收装置

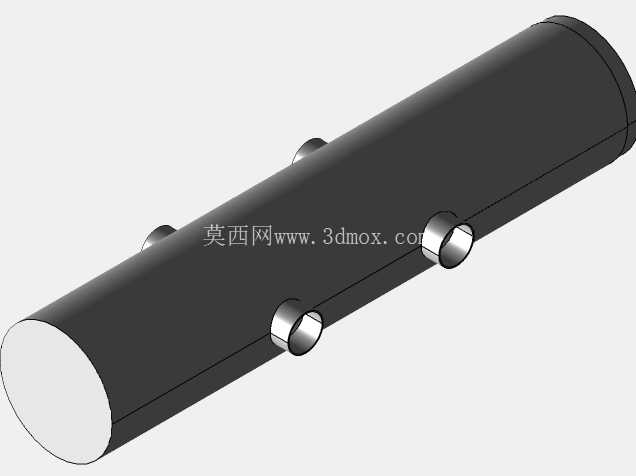

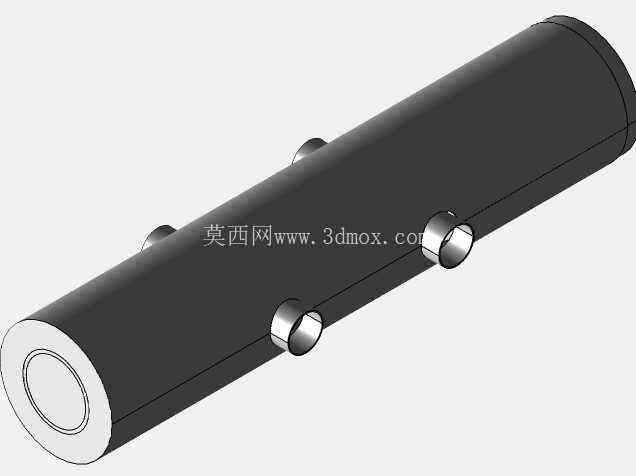

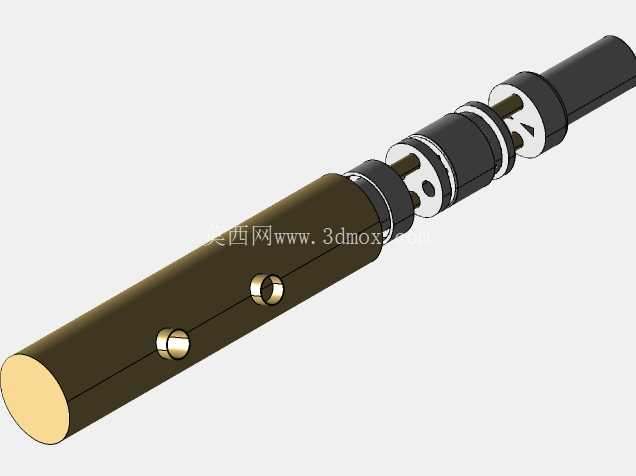

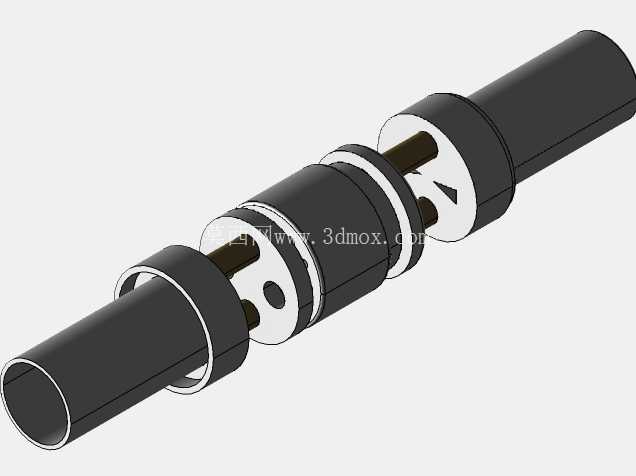

　　在反渗透海水淡化工程现场，浓水侧余压浪费一直是拉高系统运行能耗的核心痛点，这套能量回收装置正是针对SWRO工艺段开发的核心压力能转换部件，直接替代传统系统中需要额外动力输入的离心式能量回收单元，整套装置无外接电控、无额外辅助动力接入，纯机械结构即可完成高压浓水与低压进料海水的压力交换，把反渗透膜组排出的高压浓水蕴含的液压能直接转移到待进入膜组的低压进料海水中，大幅降低高压进料泵的输出功率需求，整套系统的能耗水平可以压缩到传统无能量回收工艺的四成左右。从结构设计逻辑来看，整套装置采用同轴长筒式活塞转子布局，主体承压外壳采用厚壁无缝圆柱筒体加工，两端设置同轴定位轴段用于和系统管路的安装法兰对接，筒体侧面开设两组径向通流孔，分别对应高压浓水入口、增压后海水出口、低压原水入口、泄压后浓水出口四个流道，内部的配流轴与活塞组件做间隙配合密封，不需要额外加装橡胶密封件即可实现高压流道与低压流道的动态隔离，避免长期运行过程中密封件磨损导致的高低压串流问题。

　　做安装布局设计的时候需要注意，整套装置的轴向安装尺寸要预留出两端管路连接的操作空间，筒体径向的通流孔位置要和现场管路的走向匹配，因为装置本身没有外置的支撑脚架，安装时需要额外配置管夹对筒体中段做承重固定，避免设备运行过程中因为管路振动导致同轴度偏移，影响内部配流盘的贴合精度。实际运行过程中，高压浓水从对应接口进入装置内部的压力交换腔，直接驱动腔体内的活塞做轴向滑移，活塞另一侧的低压进料海水在活塞推力作用下被增压到接近浓水侧的压力水平，直接送入反渗透膜组的进水端，完成压力交换后的泄压浓水则从低压排出口排出，整个压力交换过程的能量传递效率可以达到九成以上，因为没有额外的叶轮、电机等旋转做功部件，运行过程中的噪音水平远低于离心式能量回收设备，日常维护只需要定期检查接口处的渗漏情况，不需要做频繁的易损件更换。

　　在做三维结构建模的时候，重点要校核内部配流窗口的通流面积匹配关系，不同流道的窗口开合时序要和活塞的运动行程精准对应，避免出现高低压流道瞬间连通的水锤问题，筒体的壁厚要按照系统最高工作压力的1.5倍做强度校核，特别是径向开孔的位置要做应力集中验算，避免长期高压运行过程中出现筒体开裂的问题。内部活塞的导向长度要足够，避免活塞在高速往复运动过程中出现偏磨，导致两侧腔体串压，配流面的平面度公差要控制在0.01mm以内，保证动态贴合过程中的密封性能，减少内部泄漏带来的能量损失。

　　这套装置可以直接适配不同处理规模的反渗透海水淡化系统，只需要根据系统的处理水量调整筒体的直径和活塞行程，就可以匹配不同的流量需求，不需要对整体结构做大幅改动，对于海岛、沿海缺水地区的中小型海水淡化站点来说，这种纯机械结构的能量回收装置对运维能力的要求更低，不需要复杂的电控调试，安装完成后即可随系统同步运行，稳定性远高于需要电控配合的其他类型能量回收设备。在现场管路连接的时候，要注意各个接口的流向标识，绝对不能接反高压侧和低压侧的管路，否则会导致内部活塞受力异常，出现撞击损坏的问题，装置的安装水平度偏差要控制在1mm/m以内，保证内部活塞运动过程中不会出现偏载，延长设备的无故障运行时间。
