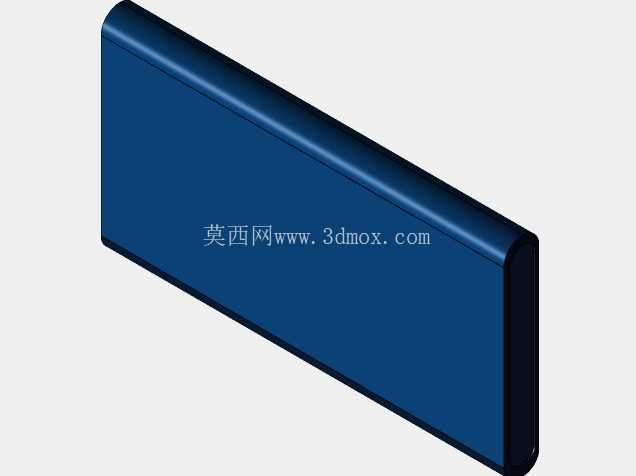

小米通用款移动电源外观结构三维数模

　　做消费电子结构设计这些年，经手的便携储能类产品数模不下百款，这次拿到的小米通用款移动电源数模，是很典型的公模优化类参考案例，很多刚入行的结构工程师做便携电源类项目时，都会拿这类成熟量产产品的数模做基准参考，规避前期设计里容易踩的结构坑。先从实际应用场景说，这类移动电源的核心使用场景覆盖日常通勤随身补能、差旅途中电子设备续航支撑、户外短途出行的应急供电，还有部分嵌入式设备开发时的临时外接供电测试场景，不同场景对产品的结构要求差异不小：日常揣在口袋、背包侧袋的使用场景，要求外壳边缘必须做足够的圆角过渡，不能有尖锐棱角，避免刮蹭衣物或者划伤皮肤，这个数模里的侧边R角弧度是经过大量手持握持测试优化的，单手握持时掌心贴合度刚好，不会有硌手的问题。

　　再看产品的功能特性对应的结构设计，这类通用款移动电源的核心功能是电能存储与输出，内部要容纳圆柱锂电芯或者聚合物锂电芯、充放电保护电路板、USB输入输出接口组件，数模里的内腔尺寸预留是完全按照量产公差要求做的，电芯仓的壁厚留了0.8mm的缓冲间隙，既可以避免日常跌落时电芯直接撞击外壳导致的漏液、鼓包风险，也不会因为间隙过大造成整机尺寸冗余，影响便携性。很多新手做这类产品设计时容易忽略接口端的结构强度，这个数模里的接口安装位做了一圈加强筋，从外壳内壁延伸到接口固定柱，反复插拔充电线时不会出现接口松脱、下陷的问题，这是量产产品必须考虑的耐用性细节。

　　说到设计思路，这类成熟量产的通用款移动电源，走的是极简一体化的设计路线，外壳采用上下扣合或者超声波焊接的装配方式，数模里的扣位分布是沿着壳体长边均匀排布的，扣合量控制在0.3mm，既可以保证装配后壳体缝隙均匀，不会出现翘边、开缝的问题，也不会因为扣合量过大导致装配难度提升，生产线上的良率能得到有效控制。外壳表面做的是哑光磨砂质感的结构面处理，建模时的表面粗糙度参数对应实际注塑后的晒纹效果，不容易残留指纹和划痕，日常使用过程中能长时间保持外观整洁。再讲外形尺寸与安装边界，这个数模的整体长宽高比例是按照单手握持的黄金比例做的，厚度控制在可以轻松塞进牛仔裤口袋的尺寸，不会出现凸出口袋过多影响行动的问题。安装边界方面，内部电芯的定位柱高度刚好卡住电芯的两端，不会出现电芯在仓内晃动的情况，电路板的安装位预留了焊盘的避让空间，避免装配时元件和壳体发生干涉，接口处的开口尺寸和标准USB、Type-C接口的公差带完全匹配，不会出现接口歪斜、插线卡顿的问题。另外在跌落防护的结构设计上，数模里的四个边角位置做了局部加厚处理，日常从桌面高度意外跌落时，加厚的边角可以吸收大部分冲击能量，避免内部电芯和电路板受到直接冲击，这也是很多消费电子便携产品通用的结构防护思路。

　　做这类产品的三维建模时，还要考虑后续注塑生产的拔模角度，这个数模里的所有壳体侧壁都做了1度的拔模斜度，不会出现注塑脱模时的粘模、拉伤问题，壳体的壁厚均匀控制在1.2mm，不会因为壁厚不均导致注塑时出现缩痕、气泡等外观缺陷，这些细节都是经过量产验证的成熟设计，对于刚接触消费电子结构设计的工程师来说，拆解参考这类数模的结构细节，比单纯看理论设计手册要直观很多，能快速掌握便携储能类产品的结构设计要点，避开很多前期设计容易忽略的生产、装配、耐用性层面的问题。
