户外路灯用防护式面板电池盒结构

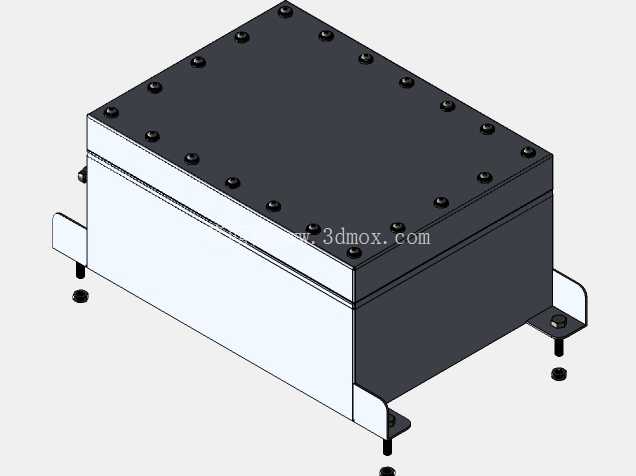

　　做户外照明配套结构设计快十二年，经手的路灯配套电池防护壳体少说也有三四十款，这款面板式电池盒的结构逻辑，是针对热带多雨强日照区域做的定向优化，和普通市政路灯的电池仓思路有明显区别。先从安装边界说，这款壳体底部带四个外翻式安装支脚，支脚上预冲了圆形安装孔，适配M6规格的膨胀螺栓固定，支脚和盒体主体做了折弯一体成型，没有额外焊接拼接，避免户外长期使用后焊缝位置出现锈蚀渗水的问题；支脚的外翻高度留了12mm的间隙，一方面是让盒体底部和安装基面之间留出排水通风的空隙，避免基面的积水长期浸泡盒底，另一方面也给安装时的螺栓操作留出了扳手空间，不用在盒体内部预留操作位，能最大化利用盒内的存储空间。

　　盒体本身采用分体式扣合结构，上盖是整块平板折弯成型，边缘做了10mm的下翻边，刚好扣住下壳体的上沿，配合一圈整圈铺设的密封泡棉，能达到IP65级别的防护要求，上盖一圈均匀布置了18颗内六角紧固螺丝，螺丝间距控制在60mm以内，保证密封泡棉的压缩量均匀，不会出现局部压合不严渗水的问题。很多新手做户外壳体的时候容易忽略螺丝间距，间距太大的话，两个螺丝中间的位置泡棉压不实，下雨的时候水会顺着缝隙渗进去，尤其是热带地区午后的短时强降雨，水压比普通降雨大很多，螺丝间距的控制直接决定了壳体的防护寿命。下壳体采用折边满焊工艺，所有拼接焊缝都做了打磨抛光后喷户外塑处理，避免焊缝位置藏污纳垢出现锈蚀，盒体内部的净空间尺寸是按照常规12V路灯储能电池的外形做的适配，内部留了2mm的电池安装间隙，方便贴缓冲泡棉，避免户外大风天气下电池在盒内晃动磨损接线。侧面预留了两个防水格兰头的安装位，一个走电池充电线接光伏板，一个走放电线路接路灯灯头，格兰头的安装位做了内凹沉台，避免格兰头突出盒体太多被外力磕碰损坏。

　　这款结构最初是针对印尼区域的户外路灯项目做的，当地属于热带雨林气候，年降雨量超过2000mm，全年日照时长超过2500小时，紫外线强度远高于国内大部分区域，所以壳体的表面处理采用的是抗UV的户外聚酯塑粉，能保证5年以上不出现粉化脱落的问题，上盖的平板结构除了扣合密封之外，还能在上方直接粘贴柔性光伏板，不用额外做光伏支架，减少现场安装的工作量。之前做过的几款电池盒要么是侧开式，要么是上盖不带外翻边，实际现场使用的时候，侧开式的门轴位置长期淋雨容易锈蚀打不开，后期维护换电池的时候非常麻烦，不带外翻边的上盖，雨水会顺着上盖和下壳的接缝直接往缝隙里渗，哪怕加了密封胶，时间长了胶老化之后还是会漏水。这款的上盖下翻边设计，相当于给接缝位置加了一圈挡水檐，哪怕密封泡棉出现轻微老化，雨水也是顺着翻边流到盒体外面，不会直接渗进内部。安装支脚的位置还做了加强筋冲压，因为户外路灯的安装位置大多是在灯杆下部或者水泥基座上，偶尔会有外力磕碰，加强筋能避免支脚受撞击后折弯变形，导致盒体倾斜积水。盒体内部没有做多余的分隔筋，一方面是留足电池的尺寸适配空间，不管是胶体电池还是磷酸铁锂电池，只要外形尺寸在盒内净空范围内都能装，另一方面也减少壳体的冲压工序，降低批量生产的成本，毕竟户外项目的用量都不小，成本控制也是结构设计里必须考虑的部分。

　　之前有个项目用了内部带分隔筋的电池盒，结果项目后期换了更大容量的电池，因为分隔筋挡着装不进去，最后只能全部更换壳体，浪费了不少成本，所以这类通用型的户外电池防护盒，内部尽量做整腔预留，给后续的配件更换留足余量。接线位的高度设置在盒体侧面靠上的位置，距离盒底有30mm的高度，哪怕极端情况下盒内进了少量积水，也不会没过接线位造成短路，盒体底部还预留了两个微型的漏水孔，孔位做了朝下的翻边，避免虫子或者灰尘从孔里钻进去，万一有少量冷凝水或者渗进去的水，能顺着漏水孔及时排出去，不会积在盒内泡到电池。很多人觉得做防护壳体就是个简单的钣金盒子，实际上要考虑的细节非常多，从安装的便利性，到长期户外使用的耐候性，再到后期维护的便捷性，还有不同配件的适配性，每一个尺寸的设定都要结合实际的使用场景来，不是随便画个方块打几个孔就能用的。就拿上盖的螺丝来说，全部采用标准的M4内六角螺丝，和安装支脚的螺栓不是同一个规格，避免维护的时候带错工具，而且所有外露的金属件都做了达克罗表面处理，哪怕塑层有轻微磕碰，也不会很快出现锈蚀。这款结构的三维建模过程中，所有的折弯系数都是按照常用的1.5mm冷轧钢板设置的，折弯R角统一取1.5倍板厚，展开之后的下料图没有多余的工艺缺口，适合激光下料后数控折弯成型，不需要额外开模，小批量项目也能快速加工生产，不用承担模具成本，对于海外项目的快速交付非常友好。之前给印尼项目供货的时候，就是因为这个结构不用开模，从图纸确认到第一批货交付只用了12天，赶上了项目的施工节点，如果是需要开模的压铸件结构，光开模周期就要40天以上，根本赶不上工期。另外盒体的边角位置全部做了C2倒角，没有尖锐的毛刺，现场安装的时候不会划伤施工人员的手，这个细节很多新手设计的时候容易忽略，钣金件的锐边如果不做处理，现场安装的时候很容易出现工伤，尤其是户外施工的时候工人戴的手套比较厚，触感不灵敏，很容易被锐边割破。整体结构没有复杂的曲面，全部是规则的平板折弯结构，加工难度低，普通的钣金加工厂都能生产，不用找专门的高精度加工厂，也能降低项目的采购成本，对于量大的市政类户外照明项目来说，加工便利性和成本控制的权重，有时候比花哨的结构设计更高。
