内燃机用铸造活塞结构三维设计

　　在往复式动力机械的核心运动副中，活塞是直接承接燃烧压力、完成能量转换的关键部件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，广泛应用于车用内燃机、通用小型汽油机、工业压缩机等需要往复式容积变化实现能量转换的设备中。日常做结构设计时，很多新手容易忽略活塞的热变形匹配问题，直接按常温尺寸建模，装机后往往出现裙部拉伤、环岸断裂、销座开裂等失效问题，这也是做活塞三维设计时必须优先考虑的核心边界。

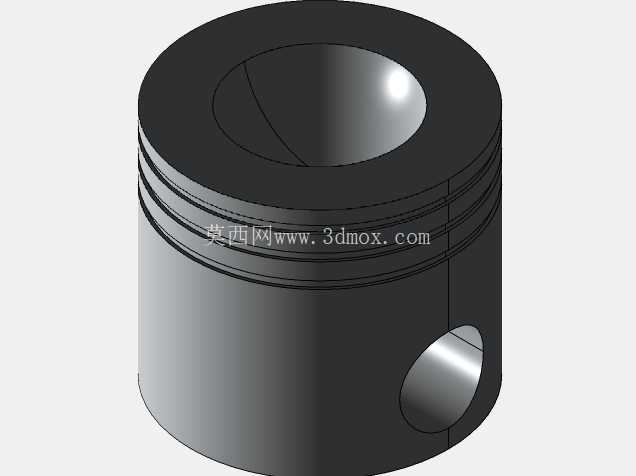

　　从结构功能来看，这个活塞的头部设计了多道环槽结构，用于安装气环与油环，气环的核心作用是密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。环槽的轴向宽度、径向深度都需要和配套的活塞环尺寸严格匹配，环岸的高度设计也需要兼顾燃气压力冲击与热强度要求，避免在高频交变压力下出现环岸断裂。活塞顶部的凹腔结构是根据燃烧室的匹配需求设计的，不同的燃烧室形式会对应不同的顶部凹坑形状，目的是引导进气涡流、优化油气混合效果，提升燃烧效率，这个凹腔的轮廓过渡都做了圆角处理，避免应力集中在尖角位置，同时减少热流传递过程中的局部热负荷过高问题。

　　活塞裙部是导向的核心部位，工作时在气缸套内做往复直线运动，承受侧推力的作用，裙部的型线设计并不是正圆柱结构，实际工程中会根据热变形规律设计成中凸变椭圆型，常温下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，因为活塞工作时销座位置的金属量多，热膨胀量更大，同时受侧推力作用会产生机械变形，预先设计的椭圆度可以补偿变形量，保证工作状态下裙部和气缸壁的配合间隙均匀，避免出现拉缸或者敲缸问题。裙部表面的粗糙度也有明确要求，既要保证运动时的润滑储油能力，又不能过于粗糙造成摩擦阻力过大。

　　活塞销孔的位置设计在活塞裙部上方，用于安装活塞销，连接活塞与连杆，将活塞承受的燃烧压力传递给连杆，进而推动曲轴旋转输出动力。销孔的内径尺寸需要和活塞销的外径做间隙配合，销孔内部的卡环槽用于安装限位卡环，防止活塞销在工作过程中出现轴向窜动，刮伤气缸壁。销座位置做了加强结构设计，因为销座是应力集中的核心区域，燃烧爆发压力作用在活塞顶部时，应力会沿着活塞内部传递到销座位置，如果加强不足很容易出现销座开裂的失效问题，建模时这个位置的过渡圆角必须足够大，避免尖角造成的应力集中系数过高。

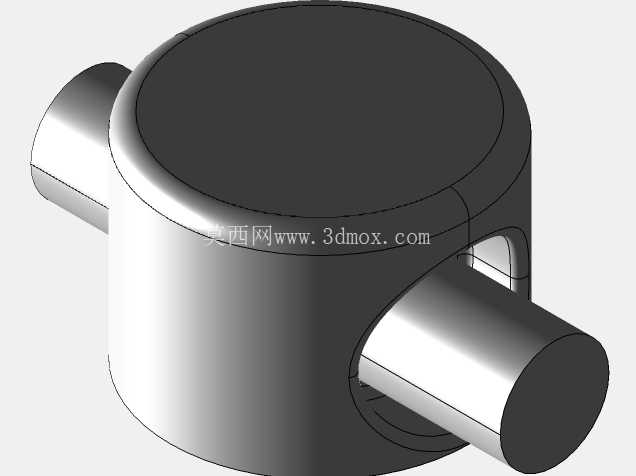

　　设计这类铸造活塞时，采用核心加图案法的建模思路，本质是先搭建活塞的核心回转基体，完成头部环槽、顶部凹腔、裙部外圆的基础轮廓，再单独处理销孔、销座加强结构这些非对称特征，这种建模方式的好处是参数调整方便，后续如果需要调整压缩比，只需要修改顶部凹腔的深度参数即可，调整配缸间隙只需要修改裙部的外圆尺寸参数，不需要重构整个模型，能大幅提升变型设计的效率。建模过程中需要严格控制各个特征的拔模角度，因为活塞采用金属模铸造生产，所有非加工面都需要符合铸造拔模要求，避免脱模时出现粘模、拉伤铸件的问题，壁厚设计也要尽量均匀，避免铸造过程中出现缩孔、缩松等内部缺陷，影响活塞的结构强度。

　　从安装边界来看，活塞的整体外径需要和配套气缸套的内径匹配，设计时要预留合理的配缸间隙，间隙过大会造成敲缸、密封不良，间隙过小会在热态下出现活塞膨胀卡滞。活塞的总高度需要和气缸的行程、燃烧室余隙高度匹配，保证活塞到达上止点时的压缩比符合设计要求，不会出现气门碰撞活塞顶部的问题。销孔的中心位置决定了活塞的压缩高度，这个尺寸直接影响连杆的运动轨迹和曲轴的连杆轴颈位置匹配，是安装尺寸链中的核心尺寸，设计时需要严格控制公差。环槽的位置尺寸需要和活塞环的开口间隙、侧隙匹配，保证活塞环能够正常浮动，实现密封和刮油的功能。

　　实际工程应用中，活塞的工作环境非常恶劣，顶部直接接触高温高压燃气，瞬时温度可以超过2000摄氏度，工作时的往复运动线速度很高，还要承受高频交变的机械负荷与热负荷，所以结构设计时每一处圆角、每一段壁厚都需要经过强度校核与热变形计算，三维建模阶段就要把这些工程约束融入进去，而不是只做外观造型。很多初学者做的活塞模型看起来外形相似，但实际拿去做仿真分析或者生产试制时，往往会出现各种各样的问题，本质就是没有结合实际工况的约束条件，只复刻了外形没有还原结构设计的核心逻辑。这个活塞的结构设计覆盖了往复活塞的核心功能特征，不管是用于教学演示、结构原理学习，还是作为基础模型做变型设计，都能很好地还原工程实际中的活塞设计要点，帮助从业者理解活塞各个结构的作用与设计逻辑。
