卧式工业储液罐体结构三维设计

　　在化工、油气储运、食品加工等连续生产场景中，卧式承压储液罐体是衔接上游工序出料、下游工序进料的核心中间缓冲设备，不同于立式储罐的占地逻辑，该类卧式结构更适配厂区狭长预留空间，可在不额外加高厂房承重梁的前提下，实现大容积介质存储，尤其适合需要频繁进行介质液位调节、批次化转输的生产工段。从实际使用需求出发，该罐体的核心功能是在设定承压范围内稳定存储液态介质，避免介质与外界环境发生不必要的接触，同时配合管路上的阀组实现介质的平稳进出、排污排气，部分带保温夹层的衍生结构还可维持介质存储温度恒定，满足易结晶、高粘度介质的存储要求。

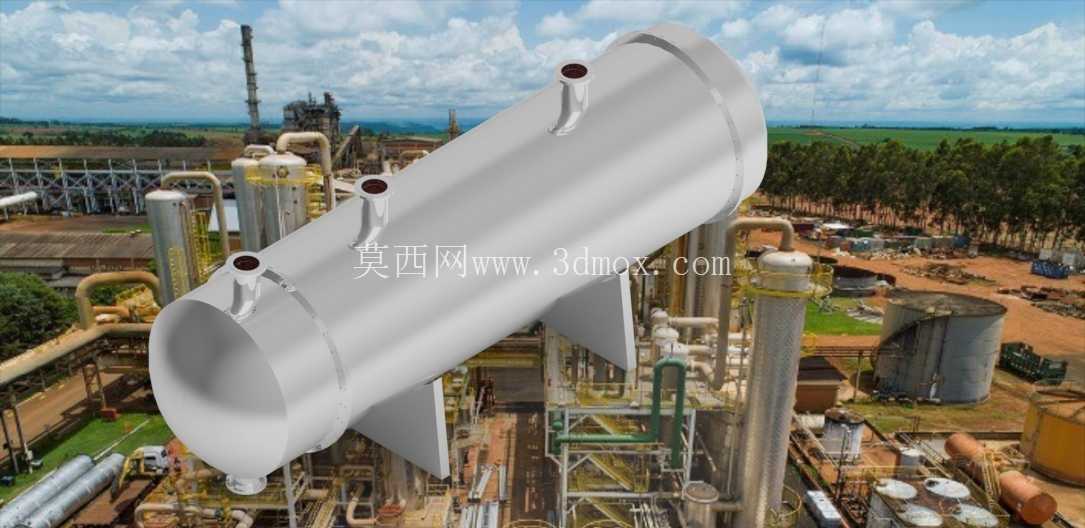

　　设计过程中首先要明确安装边界条件，该卧式罐体采用双鞍式支座作为支撑结构，支座的间距设置避开了罐体的应力集中区域，鞍座的弧形支撑面与筒体外径完全贴合，可将罐体满载时的自重、介质重量均匀传递到安装基础上，避免局部应力过大导致筒体变形。筒体主体采用等直径圆筒结构，两端采用标准椭圆形封头收口，相比平盖封头可大幅降低承压时的端部应力，减少壁厚冗余，在相同承压等级下降低整体设备重量。筒体上分布的三个径向接管分别对应不同的工艺接口，靠近封头端的低位接管可作为排污口使用，中部接管作为主进料口，高位接管作为溢流或排气口，所有接管的伸出长度均预留了法兰安装、保温层敷设的操作空间，接管与筒体的连接部位采用全焊透结构，焊接位置做了圆滑过渡处理，减少应力集中点。

　　从结构细节来看，筒体内壁未设置额外的内件，属于通用型储液罐体结构，可根据实际存储介质的特性加装防涡流挡板、液位计接口、人孔等附件，当前模型保留了核心的筒体、封头、支座、接管结构，可作为同类型储罐设计的基础模板。安装时需要注意，鞍座与基础之间需要预留调整垫铁的位置，用于调整罐体的水平度，保证罐体向排污口端有千分之三左右的坡度，方便检修时完全排空内部介质，避免残留介质淤积在筒体内壁造成腐蚀。接管的法兰密封面采用突面结构，适配中低压工况下的密封垫片选型，安装时需保证接管与外部管路的同轴度，避免强行组对造成焊接部位产生附加应力。

　　在建模逻辑上，该结构优先采用参数化草图驱动筒体、封头的尺寸，支座与接管的位置可根据实际容积需求、工艺接口位置进行快速调整，所有配合部位均保留了工程实际的安装间隙，没有出现建模时常见的面与面过定义干涉问题。对于需要进行有限元应力校核的设计场景，该模型的几何结构足够简洁，可快速导入仿真软件进行网格划分，针对鞍座支撑部位、接管焊接部位的应力分布进行校核，验证不同壁厚、不同支座间距下的结构强度是否满足工况要求。不同于定制化的带复杂内件的反应类罐体，该通用卧式储液罐的结构适配性极强，仅需要调整筒体长度、直径、接管方位，就可适配不同容积、不同工艺接口位置的使用需求，在中小型化工项目、厂区公用工程配套的介质存储环节应用十分广泛，设计时不需要从零开始搭建基础结构，可在该模型基础上根据项目具体参数做针对性调整，大幅缩短前期结构设计的周期。
