卧式燃油储运罐带爬梯支撑结构设计

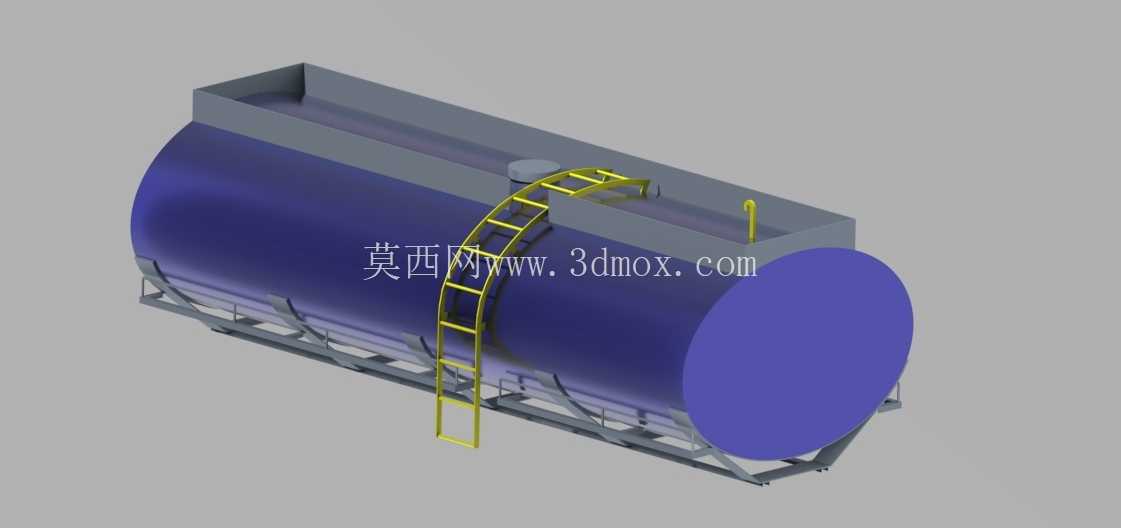

　　在燃油中转、工地临时供油、小型场站油料存储场景中，卧式储油罐体是应用频次极高的储运单元，这类设备的设计核心需要平衡容积利用率、安装稳定性、操作便捷性与运输适配性。本次呈现的罐体结构采用卧式圆柱筒体作为主体储容腔，筒体两端采用标准椭圆封头做承压封闭，相比平盖封头能更好承受罐内液体静压力与运输过程中的晃动冲击，筒体上部设置矩形操作平台段，平台区域预留人孔安装位与液位检测接口，可满足日常检维修、液位观测、油料加注作业的操作空间需求。

　　罐体侧面配置分段式钢制爬梯，爬梯踏步采用防滑格栅结构，梯身与罐体侧壁通过抱箍式支架连接，避免直接在筒体上大面积焊接破坏罐体母材的防腐层与结构强度，爬梯顶端直接衔接上部操作平台，作业人员可通过爬梯直达平台完成各项操作，爬梯两侧设置防护扶手，扶手高度符合工业操作平台的安全防护要求，避免高空作业坠落风险。罐体底部采用框架式支撑底座，底座由型钢焊接成整体框架，框架与筒体接触位置设置弧形托板，托板与筒体外壁贴合后采用分段焊接固定，将罐体载荷均匀分散到底座框架上，底座框架的横梁与纵梁连接处设置加强筋板，可承受满罐状态下的总载荷，同时底座底部预留叉车孔位与吊装吊点，既可以通过叉车完成短距离场内转运，也可以通过吊装设备完成装卸与长距离运输的装吊作业。

　　从设计思路来看，这类储油罐体的容积设定优先匹配常用短途油料转运车辆的货箱尺寸边界，筒体直径与长度比例控制在1:3到1:4之间，既保证运输过程中不会因为长径比过大导致罐体挠曲变形，也能最大化利用运输车辆的货台空间，安装时底座框架可直接固定在硬化地面的预埋地脚螺栓上，不需要额外做复杂的混凝土基础，适合临时供油点的快速部署。罐体上部的操作平台边缘设置踢脚板与护栏安装位，现场安装时可直接加装可拆卸式护栏，满足不同作业场景的安全规范要求，筒体侧壁预留出油口、回油口、排污口的标准法兰接口，接口位置高度根据油料输送泵的常规安装高度设定，可直接与外接输油管路、油泵设备对接，不需要额外调整管路走向。

　　在结构强度校核层面，筒体壁厚根据储油介质的密度、罐体总容积、设计承压值计算选定，封头壁厚与筒体保持一致，支撑底座的型钢选型根据满罐总重量做抗弯、抗剪校核，爬梯的踏步载荷按照单人作业加随身工具的总重量做冗余设计，保证各部件在额定工况下不会出现塑性变形。这类罐体除了燃油存储场景，也可通过调整内壁防腐涂层适配其他非腐蚀性液态介质的存储转运需求，整体结构采用模块化设计，爬梯、支撑底座、操作平台都可作为独立部件拆分运输，到达现场后通过螺栓连接与焊接组合完成装配，降低长途运输的超宽、超高风险。
