涡轮叶片外流场空气动力学仿真分析

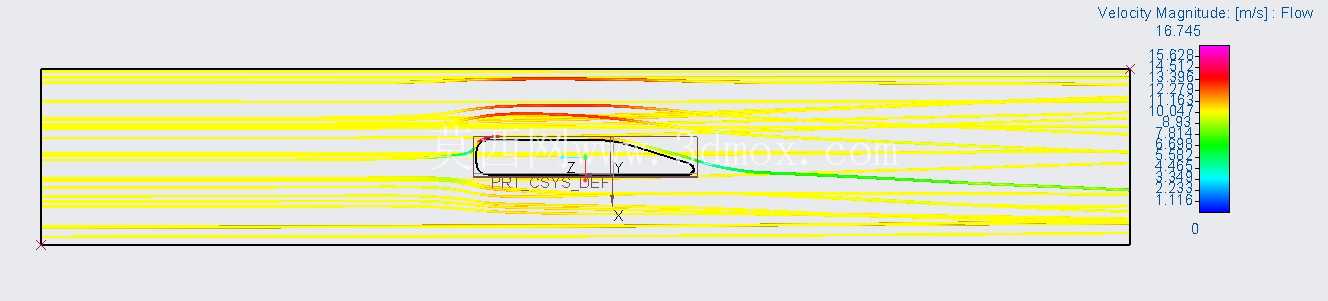

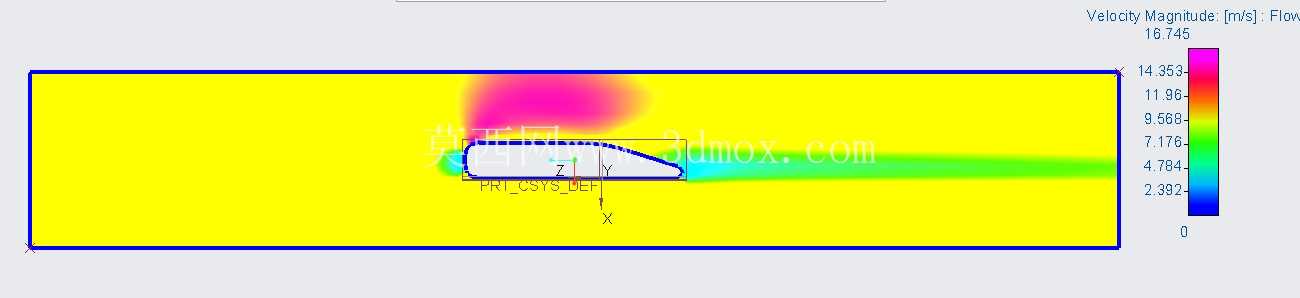

　　从这个仿真的流速云图来看，叶片前缘位置存在明显的高速区，最高流速接近17m/s，这部分区域在实际运行中会承受更高的气动冲击，设计时要对应调整叶片前缘的倒角曲率，不能做尖锐直角结构，否则长期受高速气流冲蚀，叶片前缘很容易出现疲劳点蚀，缩短部件的服役寿命。叶片的背流面存在一段流速渐变的绿色区域，这部分是气流附着叶片表面流动的核心做功区，设计时要保证这个区域的型面顺滑度，不能出现局部的凸起或者凹陷，否则会让气流提前发生边界层分离，形成局部涡流，直接降低能量转换效率，严重时还会诱发叶片的高频振动，带来结构共振的风险。在流体机械的研发迭代过程中，涡轮叶片作为核心做功部件，其周边空气流动状态直接决定整套设备的能量转换效率，小到微型涡轮增压器的压气叶轮，大到工业燃机的透平叶片，外流场的空气动力学特性都是结构设计阶段必须反复校核的核心指标。做这类仿真分析时，首先要明确实际工况的来流边界，比如车载涡轮增压器的叶片工作时，来流是经空滤过滤后被前段叶轮加速的压缩空气，流速区间、湍流强度都要和台架实测数据对齐，不能直接套用理想流体的默认参数，否则仿真出来的流速云图和实际偏差会超过三成，完全失去指导结构优化的意义。

　　做这类外流场仿真的几何建模时，要提前预留好计算域的边界尺寸，通常计算域的入口要距离叶片前缘至少5倍的叶片弦长，出口要距离叶片尾缘至少10倍弦长，上下边界也要留出3倍以上的叶高距离，避免计算域边界过近约束气流流动，导致仿真结果失真。建模过程中要把叶片安装座的结构也纳入计算范围，不能只单独提取叶片曲面，因为安装座和叶片衔接的位置会产生局部扰流，这部分扰流会影响叶片根部的流场分布，而叶片根部恰恰是应力集中的关键位置，忽略这部分结构的话，根部的流速和压力计算结果会和实际情况存在明显偏差，后续做结构强度校核时就会出现载荷输入错误。

　　实际工程应用中，这类涡轮叶片的空气模拟结果，除了用来优化叶片型面的气动外形，还能给后续的结构强度校核、疲劳寿命计算提供精准的载荷边界，比如根据不同位置的流速和压力分布，对应调整叶片不同截面的厚度分布，在气动载荷大的位置适当增加壁厚，在载荷小的位置做减重挖空设计，平衡部件的强度和重量指标。对于小尺寸的涡轮部件来说，叶片和安装座的衔接圆角不能小于R0.5，否则不仅加工时刀具难以到位，还会在圆角位置产生局部的气流滞止区，长期运行时容易积留空气中的杂质，改变叶片的实际型线，慢慢降低设备的运行效率。仿真过程中还要注意网格划分的精度，在叶片近壁面要做边界层网格加密，第一层网格的高度要匹配选用的湍流模型要求，保证壁面y+值落在合理区间内，否则近壁面的流速计算结果会出现明显误差，无法准确捕捉边界层的流动状态。另外，不同应用场景下的涡轮叶片，对气动性能的侧重也有区别，比如用于风力发电设备的低速涡轮叶片，更侧重低流速下的气流附着性能，要尽量延缓边界层分离的位置，提升低风速下的捕能效率；而用于高速增压器的涡轮叶片，更侧重高流速下的气动稳定性，要尽量降低高速气流冲击带来的振动和噪声。

　　在做安装边界设计时，要保证叶片安装座的定位止口和转轴的同轴度公差控制在0.02mm以内，否则高速旋转时会因为动不平衡量过大，产生额外的离心载荷，叠加气动载荷后很容易造成叶片的结构失效。从流场云图的分布来看，叶片尾缘的气流扩散比较平顺，没有出现大面积的低速涡流区，说明当前的型线设计在这个工况下的气动性能比较合理，后续优化时可以尝试微调叶片的安装角，对比不同安装角下的流场分布，找到效率最高的角度参数。还要注意，这类空气仿真的结果要和风洞试验或者台架实测数据做对标，不能完全依赖仿真结果做最终的设计定型，通常仿真结果和实测值的偏差控制在10%以内时，才能用仿真数据指导后续的结构优化，否则要重新调整边界条件和网格参数，重新计算直到误差落在合理区间。
