风力涡轮机外流场空气动力学仿真分析模型

　　在风电装备、通风换热类流体机械的研发环节，叶片周边的空气流动状态直接决定设备的能量转换效率与运行稳定性，这类外流场的三维建模与仿真前置验证，是结构设计阶段必不可少的环节，能够大幅减少后期实物样机的测试迭代成本。本次构建的风力涡轮机外流场分析模型，核心围绕垂直轴类风力捕能结构的周边流场分布特征搭建，完整还原了叶片在来流作用下的速度场分布规律，可直接用于气动性能的初步校核。

　　从实际应用场景来看，这类流场模型既可以服务于小型分布式风力发电装置的叶片气动外形优化，也能为同结构形式的轴流通风设备提供流场参考——比如工业厂房的壁式排风机、冷却塔的轴流送风单元，其核心捕能/送风结构的流场作用逻辑与该模型完全一致，设计人员可以通过该模型快速验证不同叶片安装角、不同来流风速下的流场扰动范围，避免出现叶片背风区涡流过大导致的能量损失、结构振动等问题。

　　模型在搭建过程中，首先明确了流场计算域的边界设定：计算域入口段预留了足够的来流发展长度，确保入口处的来流速度分布能够充分发展，不会因为边界距离叶片过近导致仿真结果失真；出口段则拉长了尾流发展区域，完整覆盖叶片后方的涡流耗散区间，能够准确捕捉尾流区的速度梯度变化，这一点对于多机组排布的风电场设计尤为重要，尾流的影响范围直接决定机组的排布间距与整体发电效率。

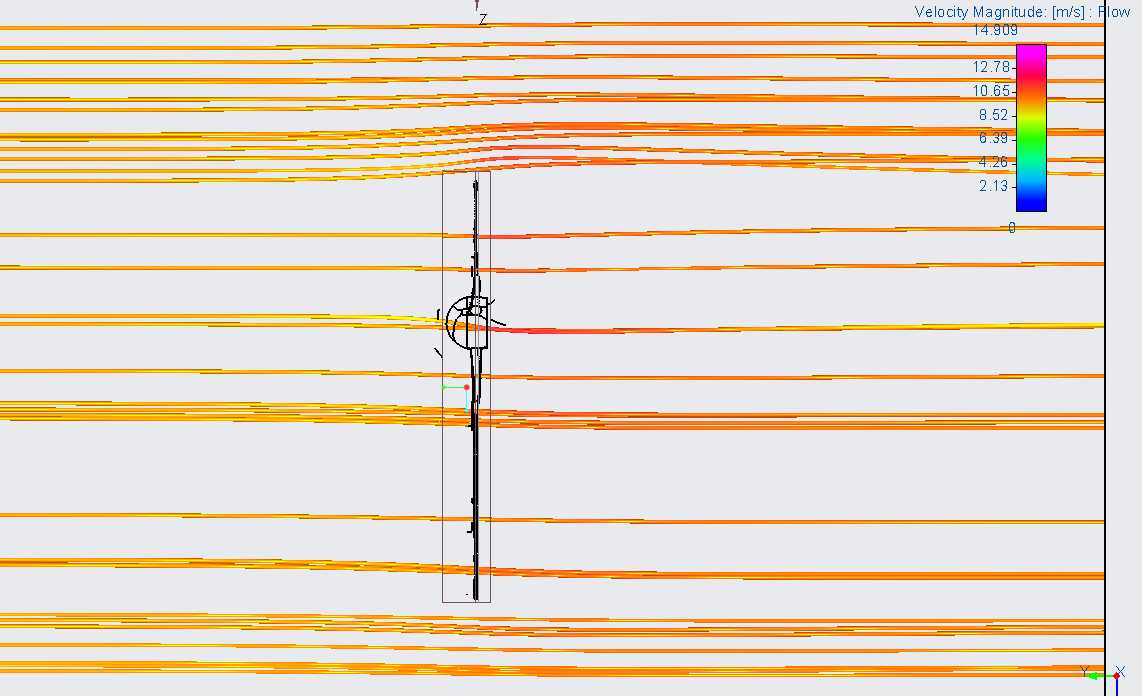

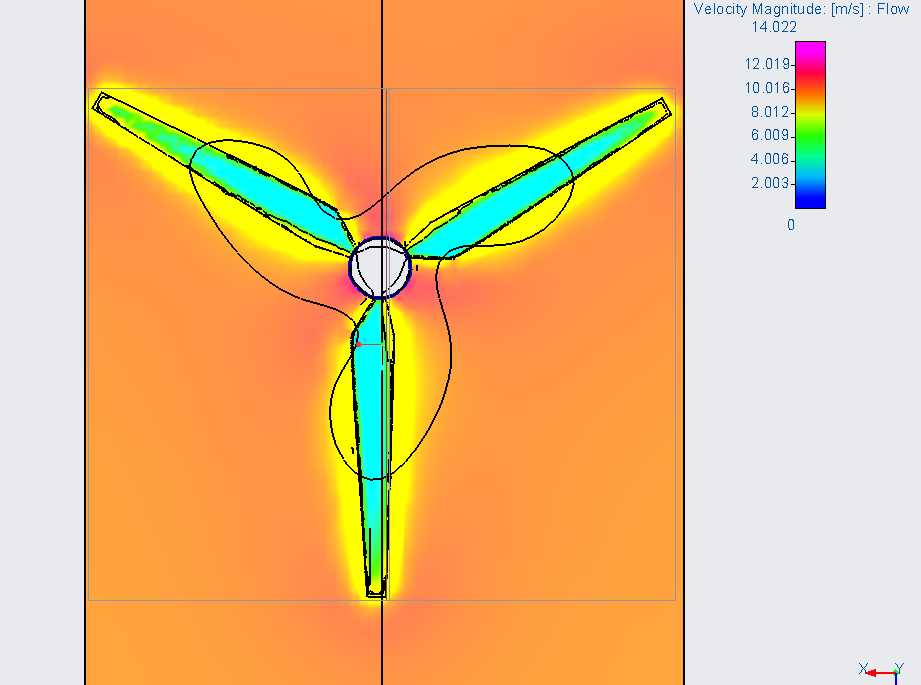

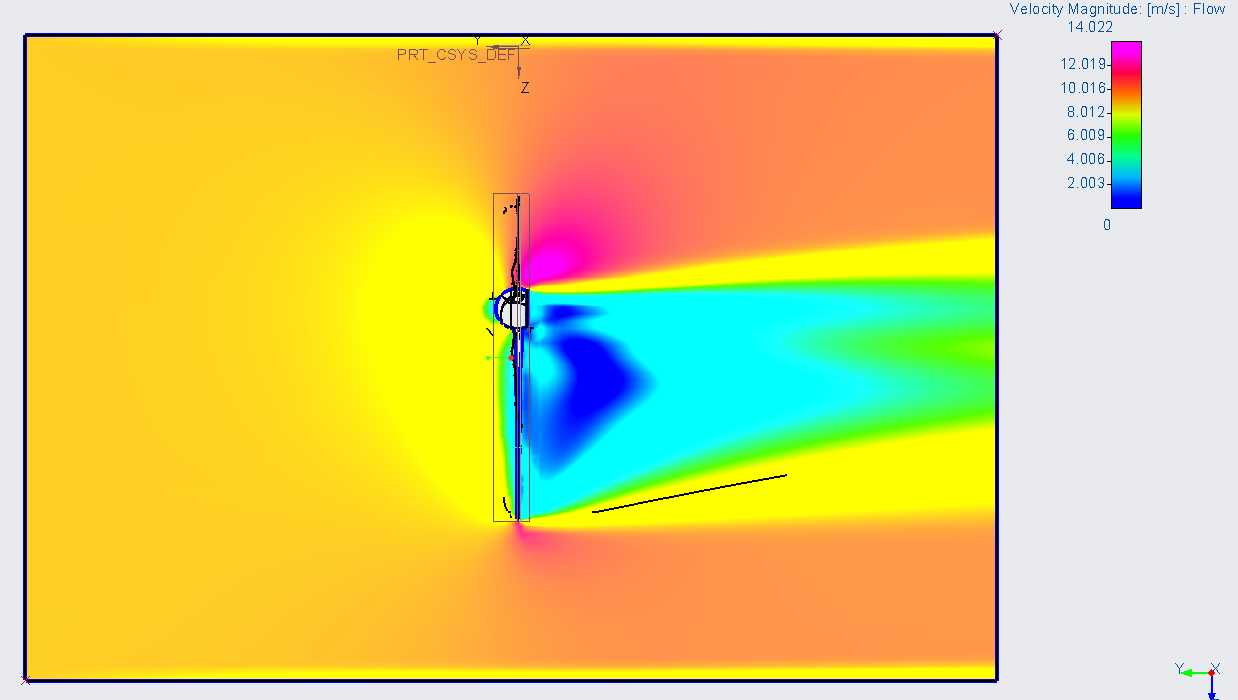

　　从功能特性来看，该模型完整呈现了叶片周边的速度分布特征：来流接触叶片前缘时的滞止区、叶片吸力面与压力面的速度差、叶片后方的尾迹涡流区都通过速度云图做了直观呈现，设计人员可以直接读取不同位置的速度幅值，判断叶片翼型的升阻特性是否符合设计预期。比如在叶片前缘的驻点位置，来流速度趋近于零，动压完全转化为静压，这一区域的压力分布是计算叶片轴向载荷的核心依据；而叶片吸力面出现的局部高速区，如果速度梯度过大则容易引发流动分离，导致叶片失速，通过模型可以快速定位流动分离的起始位置，为翼型修型提供明确的方向。

　　设计思路上，该模型没有过度追求叶片局部细节的复杂化，而是在保证叶片翼型轮廓精度的前提下，对计算域网格做了针对性的疏密过渡：叶片近壁面区域做了网格加密处理，确保边界层内的流动特征能够被准确捕捉，远离叶片的外围流场区域则适当放大网格尺寸，在保证仿真精度的同时控制整体计算量，这一处理方式非常适合方案阶段的多轮迭代验证，不需要投入过多的计算资源就能快速得到趋势性的分析结果。

　　关于安装边界的参考，模型中呈现的流场扰动范围可以为设备的安装间距提供量化参考：对于小型风力涡轮机而言，叶片侧方的流场扰动范围大约在2倍叶片弦长的区间内，尾流区的影响长度则超过5倍叶片旋转直径，在实际安装时，相邻机组需要避开这一尾流影响区间，否则后排机组的来流速度会出现明显衰减，同时湍流度升高还会加剧叶片的疲劳载荷，缩短设备使用寿命。对于轴流风机类应用场景，叶片外侧与风筒内壁的间隙也可以参考该模型的流场分布做优化，间隙过小容易引发结构碰磨，间隙过大则会出现叶尖泄漏流，降低整体送风效率，通过流场模型可以快速找到间隙尺寸与泄漏损失的平衡点。

　　另外，模型中呈现的叶片后方的导流结构示意，也为后续的结构优化提供了参考方向：在叶片尾流区加装合适角度的导流板，可以梳理尾流的流动方向，减少涡流耗散带来的能量损失，这一设计思路在低风速区的风力涡轮机、低压头的轴流通风设备上都有广泛的应用空间，设计人员可以在该模型的基础上调整导流板的角度、长度、安装位置，快速验证不同方案的流场改善效果。
