蓝色透明结构翻转式物料承载装置

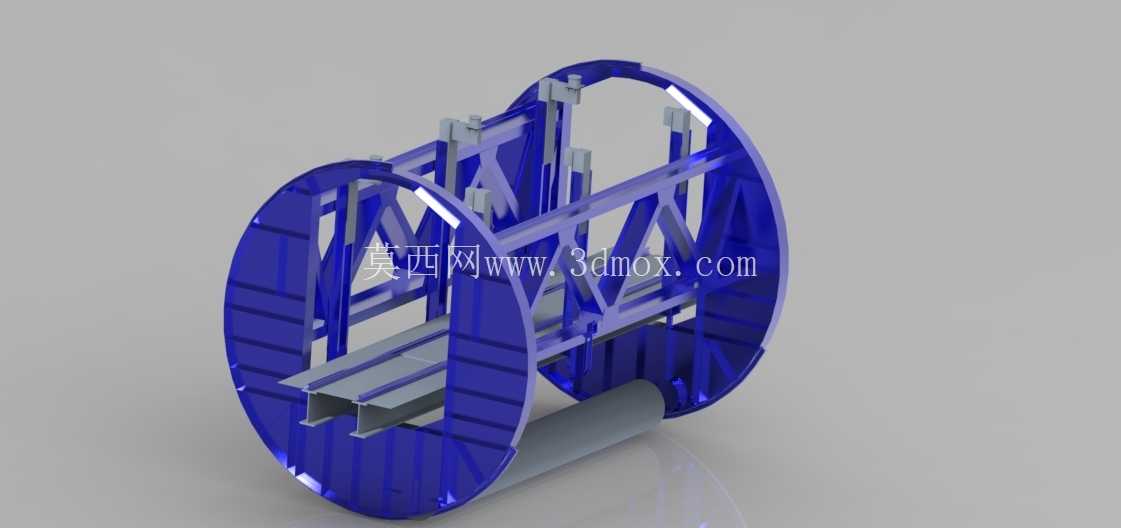

　　该装置为翻转式物料承载工装，核心采用双轮盘对称式框架结构，主体框架使用半透明蓝色工程材质制作，可直观观察内部桁架排布与物料放置状态，在生产线调试、工位布局验证阶段，无需拆解外壳即可快速确认内部构件干涉情况，大幅缩短现场调试的排查周期。两侧圆形轮盘作为翻转支撑主体，轮盘边缘预留多组定位安装孔位，可适配不同规格的驱动卡盘与支撑托轮，安装时需保证两侧轮盘同轴度误差控制在0.2mm以内，避免翻转过程中出现卡滞、偏磨问题。内部承载区域采用桁架式支撑结构，横向铺设双道平行型钢作为物料承载面，型钢与两侧轮盘之间通过斜向支撑肋连接，形成稳定的三角受力结构，可在翻转过程中均匀分散物料载荷，避免局部应力集中导致框架变形。

　　轮盘内侧设置多组可调式挡块安装位，可根据承载物料的外形尺寸调整挡块位置，适配不同规格的箱式、架式物料固定需求，无需重新制作承载面即可完成多规格物料的翻转作业切换。装置底部设置弧形导向支撑结构，可在翻转至水平工位时与底部支撑座贴合，承担静置状态下的物料载荷，减少翻转驱动机构的长期受力损耗。在实际生产场景中，这类翻转装置多用于装配生产线的工件翻面工序，比如大型结构件焊接过程中，可将工件固定在承载架上，通过轮盘转动带动工件完成180度翻转，方便操作人员对工件背面进行焊接、打磨、喷涂等作业，相比传统的行车配合人工翻面，作业效率可提升40%以上，同时避免人工翻面过程中出现的工件磕碰、人员砸伤风险。

　　设计过程中，框架的受力分布经过反复校核，斜向支撑肋的角度设置为45度，可同时承受垂直方向与翻转切向的载荷，轮盘的厚度根据最大承载重量设置，保证在满负载翻转时轮盘径向形变量不超过0.5mm，避免与周边防护结构发生剐蹭。内部承载型钢的间距可根据物料底部支撑点位置进行调整，型钢上预留的T型槽可快速安装压紧夹具，实现物料的快速装夹与拆卸，单批次物料装夹时间可控制在2分钟以内。安装边界方面，装置整体为回转式结构，安装时需在轮盘外侧预留不小于轮盘半径1.2倍的操作空间，方便人员进行夹具调整、设备维护作业，驱动端需预留驱动电机与减速机构的安装位置，非驱动端需设置角度检测元件的安装支架，可实时反馈翻转角度，实现与生产线上下游设备的信号联动。

　　在涂装生产线应用时，该透明框架结构可减少对喷涂视线的遮挡，保证工件各个面的喷涂覆盖率，框架表面光滑无死角，不易残留漆渣，日常清理维护更加便捷。在装配工位使用时，可在框架上附加工具挂板、零件放置盒等附属结构，操作人员在翻转后的任意角度都能随手取用工装零件，减少工位辅助时间。轮盘边缘可根据需求加装齿圈，与驱动齿轮啮合实现大扭矩翻转传动，相比摩擦轮驱动的方式，传动精度更高，重载下不会出现打滑问题，适合承载重量较大的结构件翻转作业。框架的所有连接节点均采用可拆卸式螺栓连接，运输过程中可拆解为轮盘、支撑肋、承载型钢几个独立部件，到现场后再进行组装，降低运输成本与现场吊装难度，组装时只需通过定位销确定各部件的相对位置，即可快速完成整体拼装，无需复杂的现场配焊、配钻工序。
