内燃机活塞头剖面结构三维设计

　　在往复式内燃机的核心做功单元里，活塞头是直接承接燃烧爆发力、完成能量转换的关键承载部件，其结构设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，广泛适配于车用汽油机、中小型柴油机、通用动力汽油机等各类往复式动力设备的气缸组件中。从实际运行工况来看，活塞头长期处于高温、高压、高速往复冲击的极端环境，顶部直面燃烧室的爆燃气体，瞬时工作温度可突破数百摄氏度，同时要承受数兆帕的燃气压力，将燃烧产生的推力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，整个工作循环中还要配合活塞环完成气缸密封、导热、刮油等核心功能，避免燃气下窜、机油上烧等常见故障。

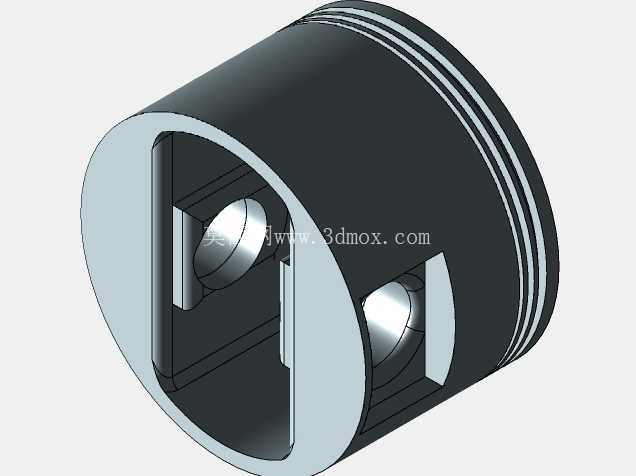

　　这款活塞头的结构设计完全围绕实际工况需求展开，采用剖面展示的形式清晰呈现内部构造：顶部为平整的燃烧室承接面，可根据不同机型的燃烧室形态调整凹坑造型，保证油气混合的涡流效果；外圆柱面加工有多道环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，油环则负责刮除气缸壁上多余的机油，环槽的宽度、深度与位置精度直接影响密封件的配合间隙，设计时充分考虑了热膨胀带来的尺寸变化，预留了合理的工作间隙，避免热态下出现卡滞、拉缸等问题。内部的活塞销座是核心传力结构，采用对称式的凸台设计，销孔与活塞销采用高精度间隙配合，可将活塞头承受的轴向推力均匀传递给连杆组件，销座部位做了加厚处理与圆角过渡，有效分散冲击载荷，避免应力集中导致的销座开裂问题；活塞内部的空腔结构既可以减轻整体往复质量，降低曲轴连杆机构的惯性载荷，又能为曲轴箱飞溅的机油提供冷却空间，带走活塞头积累的部分热量，控制工作温度在材料允许范围内。

　　从安装边界来看，活塞头的外圆尺寸与气缸内径保持严格的配合公差，裙部设计为微椭圆形态，适配热态下的不均匀膨胀，保证冷态不敲缸、热态不卡滞；活塞销孔的同轴度、环槽的平面度都有严格的形位公差要求，确保与活塞环、活塞销、气缸套等周边部件的装配精度。设计过程中充分平衡了强度与轻量化的需求，在保证承压部位结构强度的前提下，尽可能去除非承载区域的多余材料，降低往复运动的惯性力，减少发动机高速运转时的振动与噪声。不同于普通外观类模型，这款剖面结构的活塞头设计完整还原了内部传力路径与功能结构，可用于内燃机结构教学、动力部件选型参考、逆向设计校核等场景，结构细节完全符合实际量产活塞的工程设计逻辑，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求：环槽的卸压槽用于积存积碳、避免环卡滞，销座的润滑油孔用于引导机油润滑活塞销摩擦副，顶部的边缘倒角用于避让气缸盖的燃烧室边缘，避免装配干涉。在实际工程应用中，这类活塞头的材质通常选用共晶铝硅合金，兼顾轻量化与导热性能，部分高负荷柴油机则会采用铸铁材质提升高温强度，而三维结构设计阶段需要提前考虑材料的热膨胀系数、疲劳强度，结合运动仿真校核活塞在上下止点的运动间隙，确保全工况下的运行可靠性。
