离心式鼓风机叶轮结构三维设计

　　在工业通风、气体输送、车间除尘、小型设备散热等场景中，鼓风机的核心做功部件就是叶轮，其结构合理性直接决定整机的风压输出、运行稳定性与气动效率，本次呈现的叶轮结构采用直叶片径向布置的设计方案，适配小流量高风压的鼓风工况需求。从实际应用场景来看，这类叶轮常配套在小型高压离心鼓风机上，可用于印刷机械的纸张吸附输送、电子设备的定点风冷、小型工业炉的助燃送风、包装设备的负压取料等环节，相比前倾式叶片叶轮，径向直叶片的结构抗粉尘附着能力更强，在输送含少量细小颗粒物的气体时，不易出现叶片积灰失衡的问题，长期运行的动平衡保持性更优。

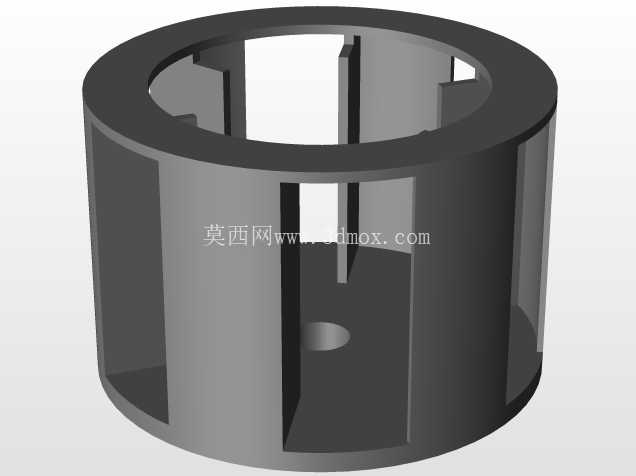

　　从结构设计思路来看，该叶轮采用筒式轮盖与轮盘一体化的围合结构，叶片沿圆周方向均匀分布在轮盘与轮盖之间，叶片两端分别与轮盘、轮盖的内壁贴合固定，没有额外的铆接或螺栓连接结构，既减少了气流在叶道内的扰动阻力，也降低了连接部位的应力集中风险。叶道的截面沿气流径向流动方向保持等宽设计，气流从叶轮中心区域进入后，沿径向叶道向外甩出，在旋转离心力的作用下获得动能与压力能，这种等宽叶道的加工难度更低，对于小尺寸规格的叶轮来说，采用一体铣削或者精密铸造工艺都能实现较高的尺寸一致性，不需要后续大量的修磨工序。从安装边界来看，叶轮中心预留的轴孔与驱动电机的输出轴直接配合，轴孔旁设置的定位凹坑用于安装紧定螺钉，实现叶轮与轴的周向固定，避免高速旋转时出现打滑移位；叶轮的外径尺寸与鼓风机的蜗壳内腔尺寸匹配，轮盖的外圆与蜗壳进风口的间隙控制在合理范围内，既不能间隙过大导致气流回流损失，也不能间隙过小造成运行时的刮擦碰撞，通常单边间隙保留0.2-0.5mm即可，具体数值需要根据叶轮的加工精度、电机轴的径向跳动量综合调整。

　　从功能特性上看，该叶轮的叶片数量经过匹配计算，在保证叶道有足够通流面积的前提下，尽可能减少叶片出口的气流尾迹损失，每个叶片的型线为直壁式，气流在叶道内的流动方向转折平缓，不会出现过大的局部涡流，运行时的气动噪声比同参数的前倾叶片叶轮低3-5分贝，适合对噪音控制有一定要求的车间配套设备使用。另外，叶轮的整体结构对称度较高，做动平衡校正时只需要在轮盘端面去除少量材料即可达到G6.3级的平衡精度要求，高速旋转时的振动量小，能有效延长配套轴承的使用寿命。

　　在实际选型适配时，需要注意该叶轮的额定转速匹配范围，不能超过材料的许用线速度，由于采用金属材质加工，其线速度通常不超过80m/s，对应不同外径的叶轮需要换算最高允许转速，避免超速运行导致叶片变形或者叶轮碎裂。在装配环节，叶轮压装到电机轴上时，需要保证轮盘端面与电机轴的垂直度，偏差过大会导致叶轮旋转时端面跳动超标，引发整机振动，同时进风口的中心要与叶轮中心对齐，偏移量过大会导致进风不均，降低风机的实际输出效率。这类结构的叶轮相比开式叶轮，因为有轮盖的约束，叶道内的气流不会从叶片侧边泄漏，容积效率更高，输出风压更稳定，在同等功率输入下，能获得更高的鼓风压力，适合需要稳定风压输出的工业配套场景。
