双齿轮联动张紧式传动模组结构

　　这款双齿轮联动张紧式传动模组，最初是为小型输送线的紧凑空间传动场景开发的，在轻工包装、小型物料分拣设备的窄幅输送段，经常遇到安装空间受限、常规链传动张紧结构冗余的问题，常规的链轮张紧座需要额外预留张紧调节的行程空间，在设备侧边空间不足100mm的工况下很难布置，这款模组就是针对这类窄空间传动需求做的集成化设计。从实际使用场景来看，它可以直接作为小型皮带输送线的端部驱动单元，也可以嵌入到小型自动化设备的间歇传动工位，替代传统的分体式齿轮加张紧轮结构，减少装配时的零件对齐工作量。模组的核心功能是在有限的安装空间内实现双齿轮的同步啮合传动，同时集成了张紧调节的结构，不需要额外加装独立张紧轮。

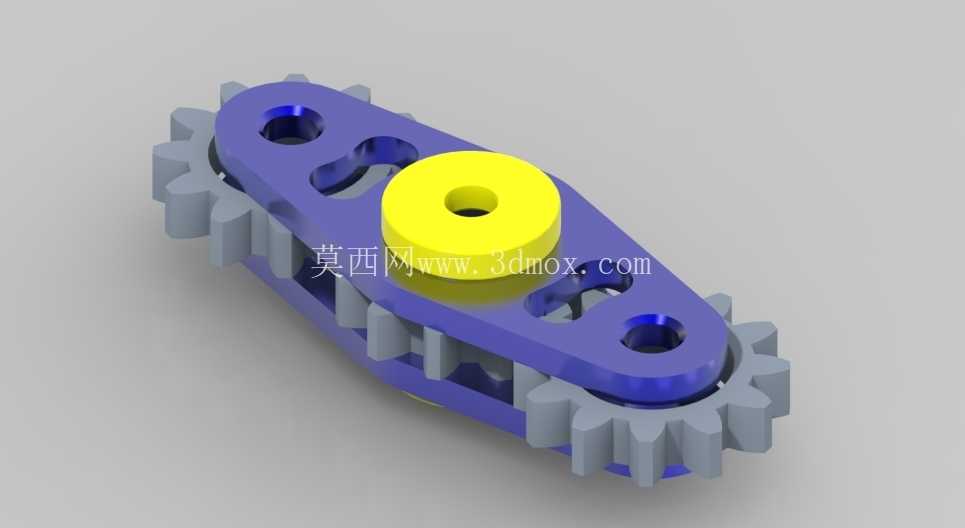

　　两个齿轮分别布置在紫色主体架的两端，齿轮的齿形参数按照标准渐开线圆柱齿轮设计，模数选取适配小型传动的载荷需求，能够传递不超过15N·m的扭矩，满足小型输送、轻载工位转位的动力传递要求。中间的黄色轴套是动力输入的安装位，轴套内孔预留了键槽安装位置，可以直接和标准驱动电机的输出轴配合，不需要额外加工转接轴套。主体架上的两个镂空孔位，一方面是为了减轻整体结构重量，降低模组自身的转动惯量，在频繁启停的工位上可以减少电机的启动负载，另一方面这两个孔位也是安装固定的调节位，装配时可以通过这两个孔微调主体架的安装位置，实现齿轮和配套齿条或者传动链的啮合间隙调整，不需要额外设计张紧调节支架。

　　两端的蓝色安装孔是模组的主固定孔，孔位的同轴度在建模时按照IT7级公差控制，保证安装后两个齿轮的轴线平行度误差不超过0.02mm，避免齿轮啮合时出现偏载、卡滞的问题。从安装边界来看，模组整体的长度方向尺寸控制在120mm以内，宽度方向不超过40mm，厚度方向（齿轮轴向）尺寸在30mm左右，安装时只需要在设备安装板上预留对应四个固定孔的位置，不需要额外预留张紧调节的操作空间，非常适合在紧凑型自动化设备内部布置。设计过程中特意将齿轮的齿宽和主体架的支撑面做了齐平处理，避免齿轮运转时和周边的设备护板、走线槽发生干涉，主体架的边缘全部做了R2的圆角处理，防止装配时划伤操作人员，也避免应力集中导致的架体开裂。在传动特性上，双齿轮的联动设计可以让模组同时和两侧的传动件啮合，比如在双列同步带的输送工位，一个模组就可以同时驱动两侧的同步带轮，保证两侧输送速度同步，避免出现物料跑偏的问题，相比两个独立驱动轮的设计，既减少了驱动电机的数量，也消除了两侧转速不同步的误差。建模时所有的配合面都预留了合理的装配间隙，齿轮和主体架之间的轴孔配合选取H7/g6的间隙配合，保证齿轮转动顺畅无卡滞，同时不会出现过大的窜动，轴套和主体架之间采用过盈配合，避免动力输入时轴套和架体之间出现相对转动，导致动力传递失效。

　　实际选型时，如果是用于粉尘较多的生产工况，可以在齿轮两侧加装简易的防尘端盖，端盖的安装位已经在主体架上预留了对应的螺纹孔，不需要二次加工；如果是用于有一定腐蚀的工况，可以将主体架的材质替换为不锈钢，齿轮采用工程塑料材质，降低整体重量的同时提升耐腐蚀性。这款结构没有冗余的设计，所有的特征都是围绕紧凑安装、稳定传动、易装配这几个核心需求做的，没有多余的装饰性结构，完全是面向工业实际使用场景的功能性设计，装配时只需要依次将齿轮、轴套装入主体架，再通过两端的固定孔锁在设备安装板上，调整好啮合间隙就可以投入使用，不需要复杂的调试步骤，非常适合批量设备的快速装配需求。
