5-10kVA电力稳压设备金属防护外壳

项目分类:变压器/电感器 发布时间:2025-02-16 ID:928511
  • 5-10kVA电力稳压设备金属防护外壳
  • 5-10kVA电力稳压设备金属防护外壳
  • 5-10kVA电力稳压设备金属防护外壳
  • 5-10kVA电力稳压设备金属防护外壳

  这款壳体适配5-10kVA容量的交流稳压装置,主要面向民用配电、小型工业工位供电、商业门店供电等场景下的稳压器主机封装需求,作为稳压核心电路、调压绕组、控制模块的承载防护结构,需要同时兼顾结构强度、散热效率、电磁屏蔽与安装维护便利性。从实际工程落地的角度看,这类中小功率稳压器常部署在临街商铺配电间、小型加工厂工位侧、居民楼分户供电端等位置,外壳直接决定了设备在复杂环境下的运行可靠性,既要避免日常搬运、磕碰造成内部元件损伤,也要阻隔粉尘、溅水对内部电路的侵蚀,同时还要满足长期带载运行的散热需求。

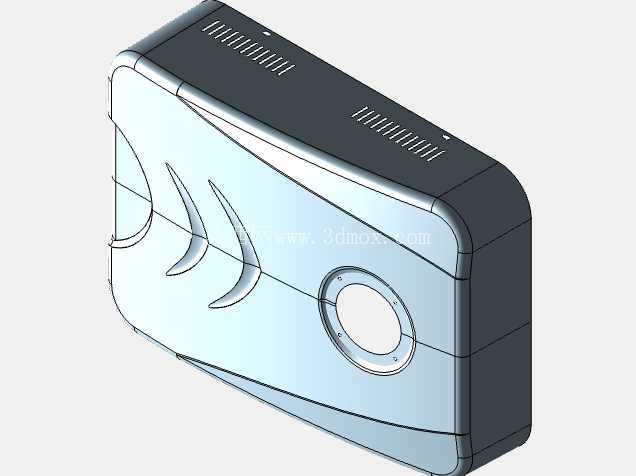

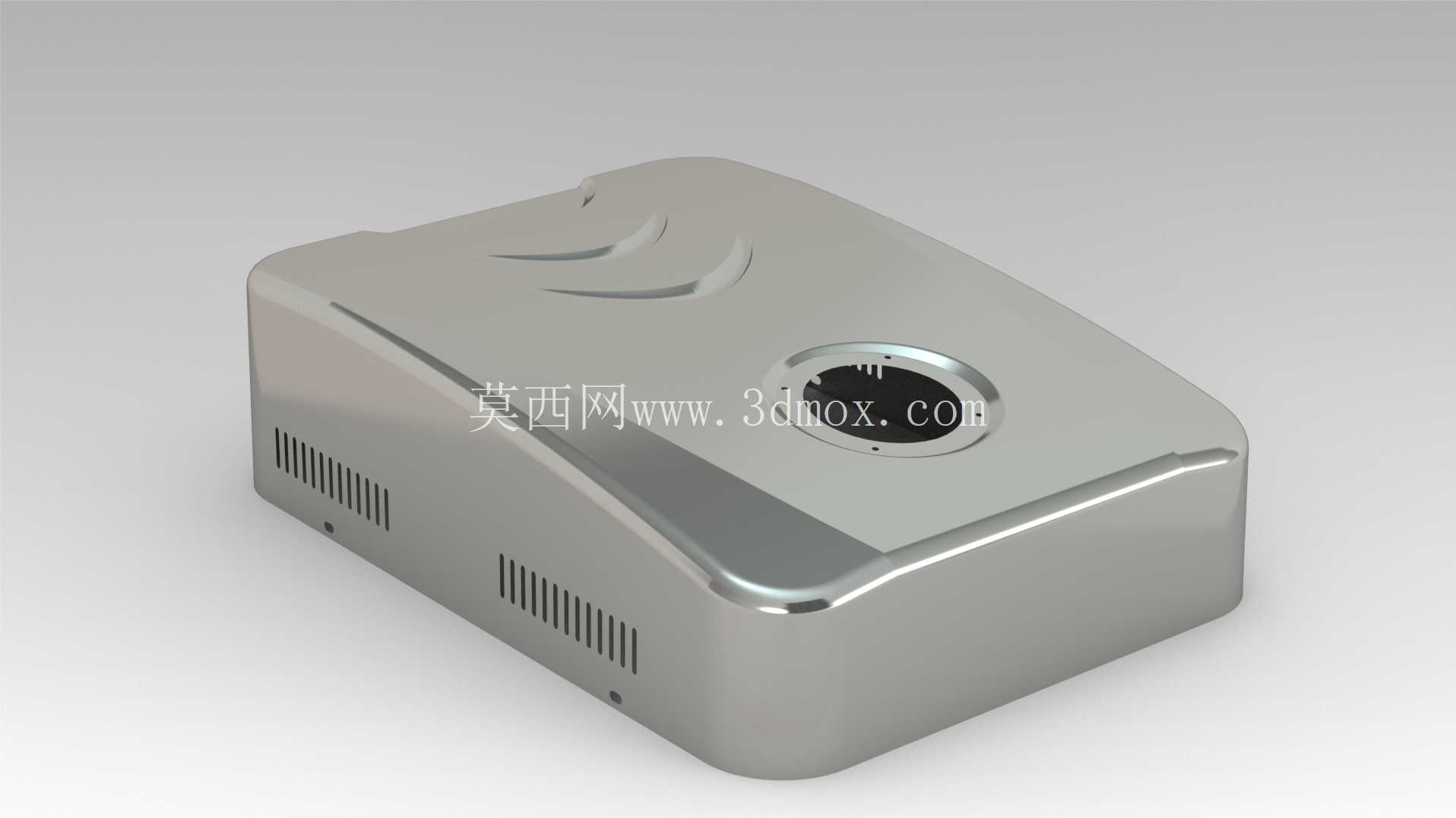

  设计过程中首先围绕内部元件的排布确定了壳体的基础轮廓,内部需要容纳调压变压器本体、伺服控制板、碳刷调压机构、输入输出接线端子排以及状态显示组件,因此壳体采用了带圆角的长方体基础构型,边角做圆弧过渡处理,一方面避免钣金锐边在安装搬运过程中划伤操作人员,另一方面也能降低壳体应力集中,提升冲压成型后的结构刚性。顶面预留的圆形开孔是为状态显示表或者调压旋钮预留的安装位,开孔周边做了下沉台阶设计,安装显示面板后可以保证面板与壳体顶面齐平,既提升外观整体性,也能避免缝隙处积灰进水。顶面的弧形凹槽结构并非单纯的装饰造型,实际是加强筋结构,通过钣金冲压形成的凹凸结构可以在不增加板材厚度的前提下大幅提升顶面的抗形变能力,避免设备堆叠或者顶部放置重物时造成顶面凹陷,挤压内部元件。

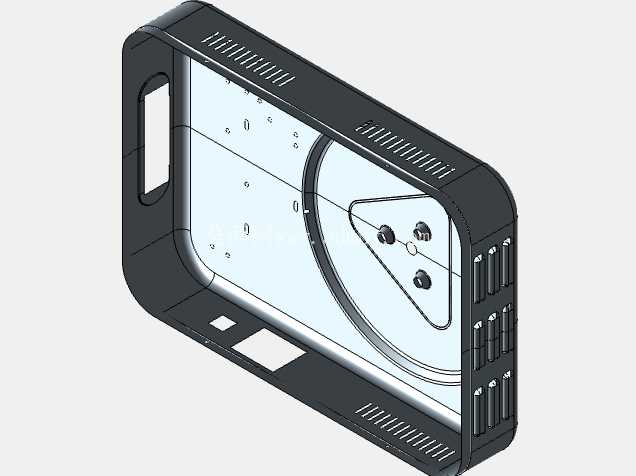

  壳体侧面的多组条形通风孔是经过热仿真校核后确定的排布方式,5-10kVA稳压器在额定负载下的自身损耗在百瓦级别,主要发热源为调压绕组与功率器件,通风孔采用下进上出的对流路径设计,下部通风孔对应内部绕组的低位区域,上部通风孔对应功率器件与控制板的安装位置,自然对流状态下即可形成顺畅的散热风道,保证长期满负载运行时内部温升控制在元件允许范围内。通风孔的冲压采用向内翻边的工艺,既可以提升开孔处的结构强度,也能避免外部溅水直接顺着开孔流入壳体内部,一定程度上提升壳体的防护等级。

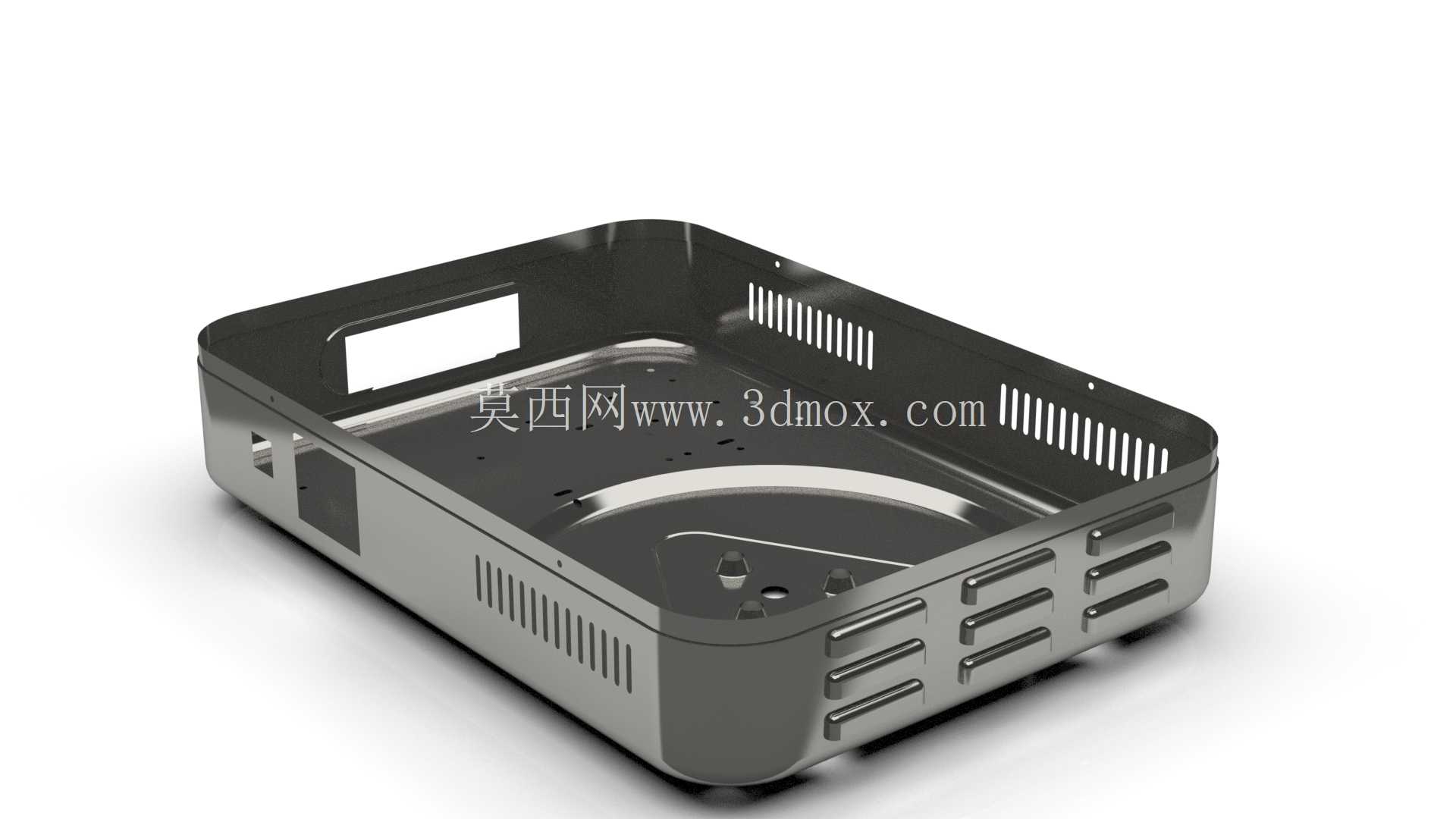

  壳体的材质选用常规冷轧钢板,表面做喷塑处理,银色外观适配多数配电场景的安装环境,喷塑层具备较好的耐锈蚀、耐刮擦性能,适合在非极端恶劣的室内环境下长期使用。壳体的拼接采用折边咬合加螺丝紧固的结构,底壳与上盖的配合面做了止口设计,装配后配合缝隙均匀,既可以提升整体结构的刚性,也能减少粉尘从拼接缝隙进入内部的概率。底部预留了安装固定孔位,可以直接固定在墙面支架或者设备台面上,孔位间距适配通用的电气安装导轨或者壁挂支架尺寸,现场安装时不需要额外打孔适配。接线端的开孔预留位置在壳体的后侧下方,对应内部接线端子排的安装高度,外部线缆接入后可以自然向下弯折,避免线缆弯折半径过小造成线芯损伤,同时后侧接线的设计也让设备正面保持整洁,状态显示与操作部件都布置在顶面靠前位置,操作人员站立状态下即可方便观察运行状态、进行调压操作。

  从安装边界来看,这款壳体的整体尺寸适配5-10kVA稳压器的常规元件排布,内部预留了足够的走线空间,强弱电走线区域做了分隔筋位,避免强电线路对弱电控制信号造成干扰。壳体的壁厚选用1.2mm冷轧钢板,在保证整体结构强度的前提下控制了整体重量,单人即可完成设备的搬运与安装。上盖与底壳的固定螺丝采用隐藏式设计,从壳体底部拧入固定,外观面没有裸露的螺丝头,既提升外观整体性,也能避免非专业人员随意拆卸壳体触碰内部带电部件,提升使用安全性。
