三法兰接口排气阀三维结构设计

　　这款三法兰式排气阀的三维结构，是针对闭式流体管路系统的气阻问题开发的专用阀件，日常在化工循环水网、暖通空调供回水支路、市政给排水管线、工业冷却循环系统里都能见到它的身影，核心作用就是在管路充水、运行过程中，自动把积存在管腔高点的游离空气排出系统，避免空气聚集形成气塞阻断流体通路，也能减少气蚀对管壁、泵体叶轮的冲蚀损伤，同时在系统泄压排水时自动补入外界空气，防止管内形成负压造成管路吸瘪变形。

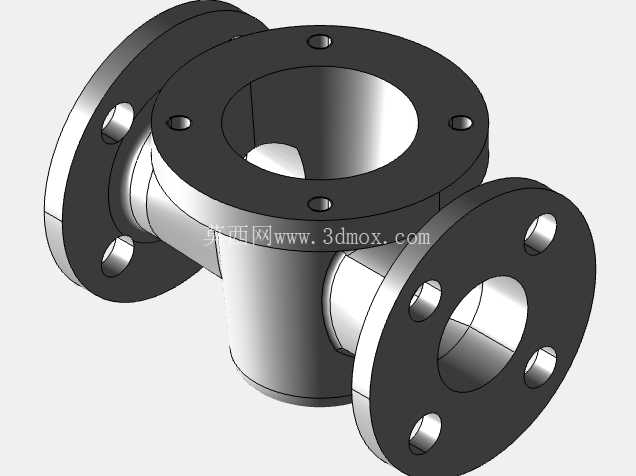

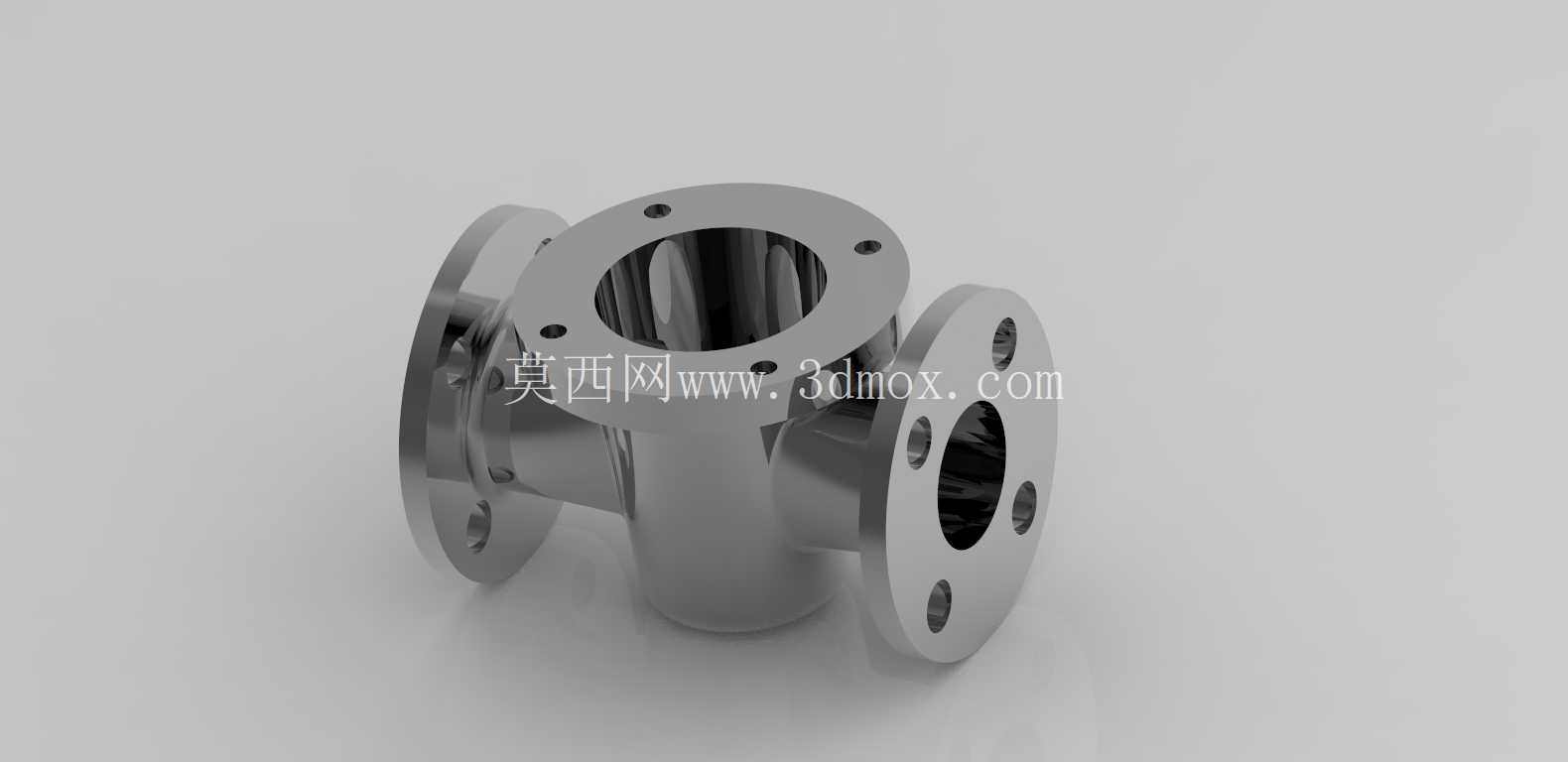

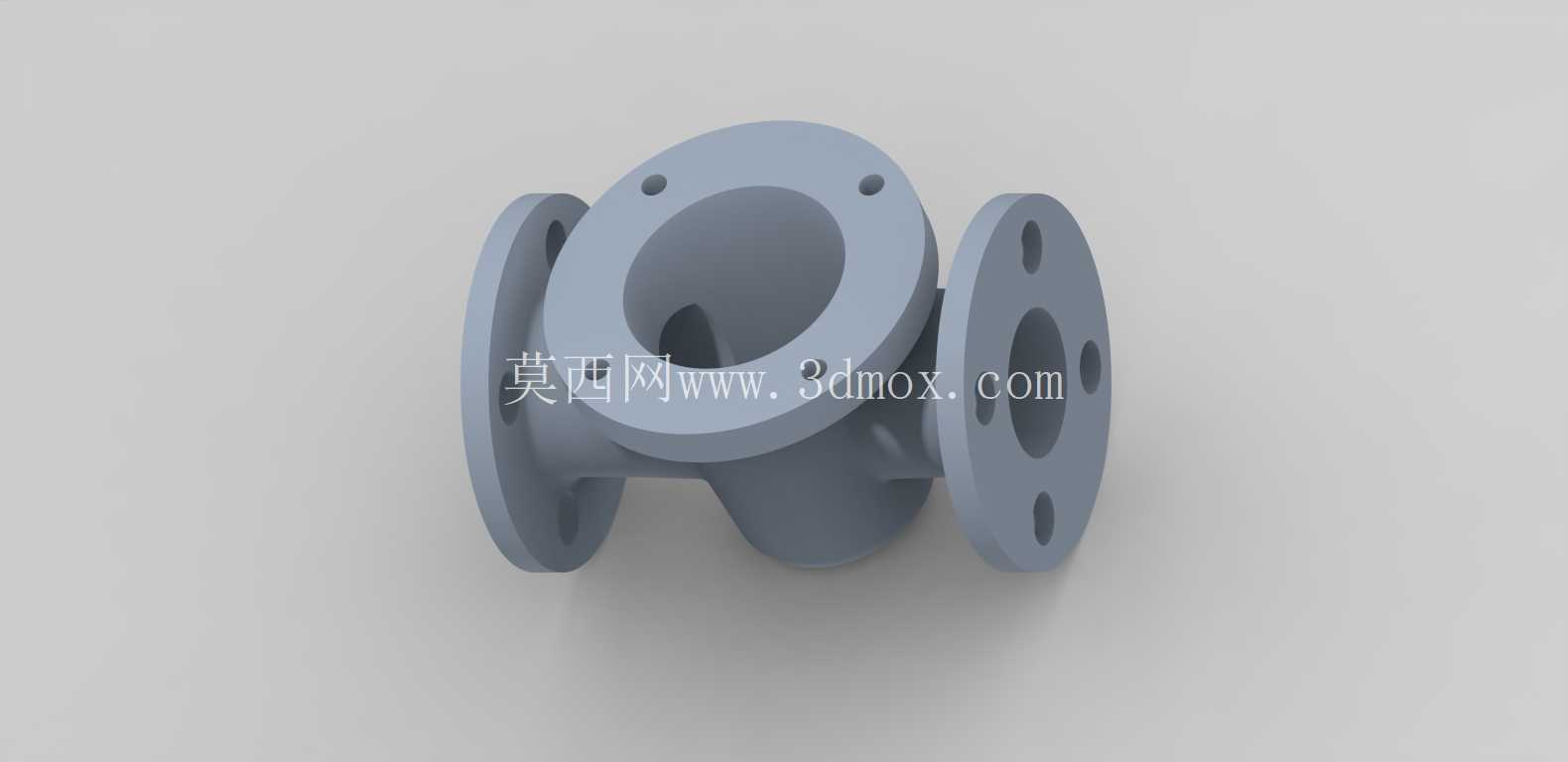

　　从结构设计逻辑来看，这款阀采用了三通式的壳体布局，三个接口全部采用标准法兰连接形式，垂直向上的接口为排气端，水平方向对称布置的两个接口为管路串接端，这种布局可以直接串接在水平敷设的管段高点位置，不需要额外加装变向接头，减少管路的连接泄漏点。阀体整体采用等径流道设计，内部没有突兀的缩径或者凸台结构，流体经过阀腔时的局部阻力损失更小，也不容易积存介质中的杂质，降低了阀内卡堵的概率。法兰端面的密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，螺栓孔的位置度、法兰厚度都按照公称压力对应的标准取值，现场安装时不需要额外配钻或者修磨法兰面，和同压力等级的标准管路法兰可以直接匹配。

　　建模过程中对安装边界做了完整的还原：三个法兰的外圆直径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格对应常用的中低压管路法兰规范，阀体的中心高度、接口端面到阀体中心的距离都预留了足够的安装操作空间，现场拧接法兰螺栓时，扳手不会和阀体本体发生干涉。阀腔内部的浮球运动行程做了限位结构设计，排气口的密封面做了锥面过渡，保证浮球在浮力作用下上浮时能够准确封堵排气口，不会出现密封偏斜导致的介质泄漏问题。

　　不同于普通两通排气阀只能安装在管路末端或者单支路高点，这款三通法兰结构的排气阀可以直接串接在主通路中，三个接口的通径保持一致，既能够完成排气功能，也不会影响主通路的流体输送能力，特别适合那些管路布置空间紧凑、没有额外位置安装单接口排气阀的场景。阀体的壁厚按照公称压力下的强度要求做了等强度设计，法兰和阀体衔接的位置做了圆弧过渡，减少应力集中，长期承受管路压力波动时也不容易出现焊缝或者铸造裂纹。

　　在实际选型应用中，这款结构的排气阀适配水、低粘度油品等无强腐蚀的流体介质，安装时只需要保证阀体垂直、排气端朝上，就可以实现自动排气功能，不需要额外的电气控制或者人工操作。建模时把所有的安装配合面、密封面、运动部件的行程都做了参数化关联，如果需要调整公称通径或者压力等级，只需要修改对应的法兰参数、壁厚参数，就可以快速衍生出不同规格的同系列阀件模型，大幅缩短同系列产品的设计迭代周期。模型中也还原了阀体的内外圆角、加工退刀位置等工艺细节，导出的工程图可以直接用于毛坯铸造、机加工的工艺编制，不需要二次补画工艺结构。
