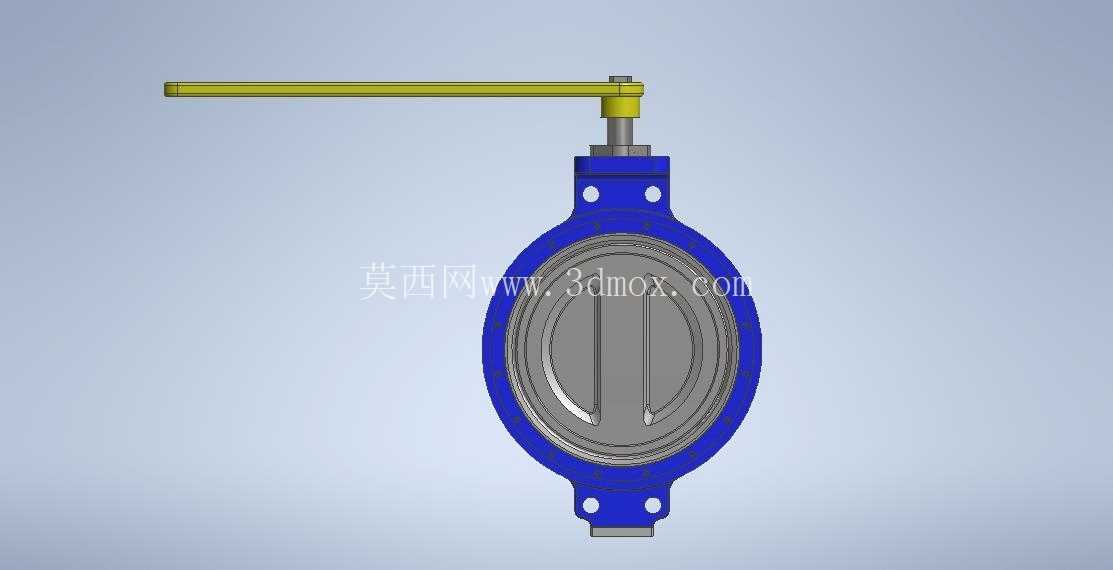

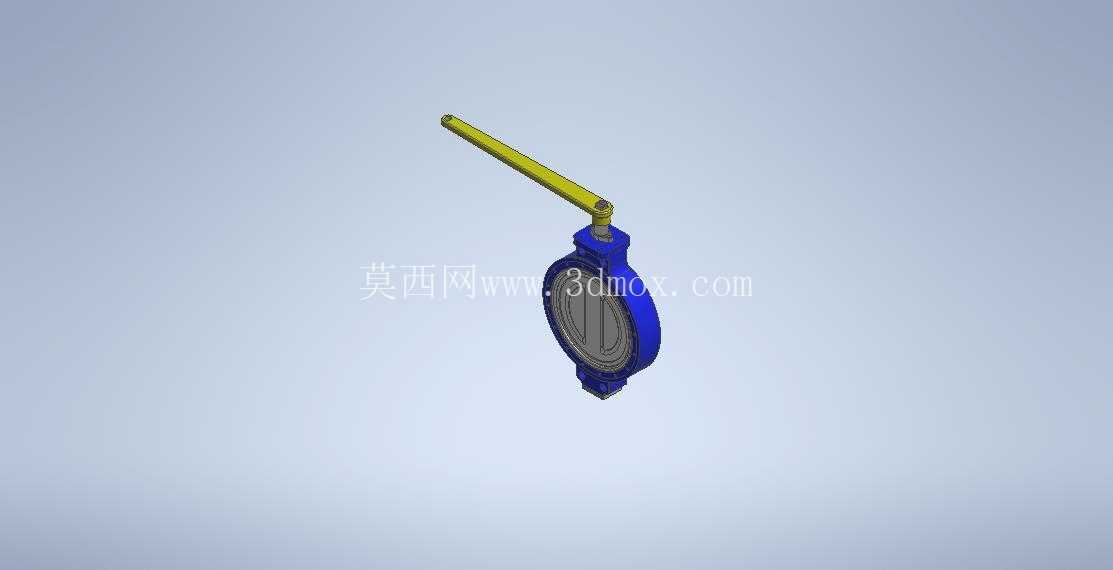

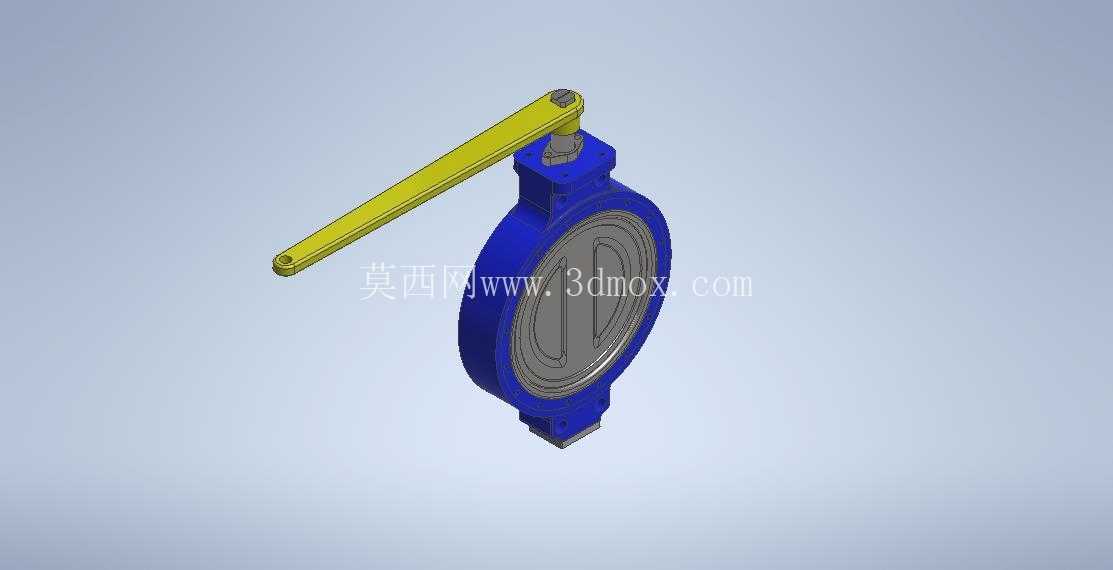

工业对夹式中线蝶阀结构三维设计

　　在石化、市政给排水、暖通循环水、化工流体输送等场景里，蝶阀是管路系统中用量极大的截断与调节类部件，这款对夹式中线蝶阀的三维结构，完全围绕现场安装、操作、运维的实际需求搭建，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配逻辑。

　　从实际应用来看，这类中线蝶阀多用于公称压力不超过1.6MPa、工作温度在-10℃到120℃区间的洁净水、油品、弱腐蚀性流体管路，相比同口径的闸阀、截止阀，它的结构长度更短，安装占用的管廊空间更小，尤其适合老厂区管架改造、紧凑型撬装设备的管路布设，不需要在阀门两侧预留过长的拆装操作空间，对夹式的连接形式可以直接夹在两片管路法兰之间，依靠法兰螺栓的预紧力完成密封固定，相比法兰式连接的阀门，能减少两片法兰的材料成本，也降低了整体装配重量。

　　结构设计上，这款蝶阀采用中线式密封结构，也就是阀杆轴线、蝶板密封面中心、阀体通道中心三者重合，这种结构的核心优势是启闭扭矩小，蝶板在转动过程中密封副的摩擦行程短，橡胶密封圈的磨损量更小，使用寿命比偏心蝶阀更适合频繁启闭的工况。阀板采用流线型的圆盘结构，过流时的流阻系数比传统平板式蝶板低30%左右，全开状态下流体在阀内的压损小，适合长距离输送的管路系统，能降低输送泵的扬程损耗。驱动端采用加长杠杆式手柄，手柄长度经过力矩匹配，在公称压力下操作人员不需要借助加力杆就能完成启闭操作，手柄上带有档位定位结构，可以在0-90度区间内任意角度锁定，实现管路流量的线性调节，不需要额外加装配位指示器，手柄的指向就直接对应蝶板的开度状态，现场巡检人员可以直观判断阀门的开关位置。

　　从安装边界来看，这款蝶阀的结构长度严格遵循对夹蝶阀的通用安装尺寸，阀体两端的密封面凸台高度匹配国标法兰的密封槽尺寸，安装时不需要额外加装调整垫片，只要法兰端面平行度满足公差要求，就能实现可靠密封。阀杆采用上下两段式的支撑结构，下轴端采用自润滑轴套，不需要定期加注润滑脂，上轴端的密封采用多层填料组合结构，能避免阀杆位置的外泄漏，符合石化行业的无泄漏管路要求。阀体的外部轮廓做了圆弧过渡，没有尖锐的棱角，避免现场安装时磕碰伤人，阀体底部没有积液腔，当管路用于输送含少量杂质的流体时，不会在阀体内残留沉积介质，减少了介质变质、细菌滋生的风险，也适合民用给排水、中水回用的管路场景。

　　建模过程中，所有配合面都保留了实际的加工公差带，比如阀杆与蝶板的配合采用H7/h6的间隙配合，装配时不需要额外修配就能顺利组装，密封圈的压缩量控制在15%-20%之间，既保证密封比压满足零泄漏要求，又不会因为压缩量过大导致密封圈过早老化失效。手柄与阀杆的连接采用方榫结构，传递扭矩时不会出现打滑，方榫的边角做了倒圆处理，避免应力集中导致阀杆端部断裂。阀体上的螺栓过孔采用长圆孔设计，安装时可以微调阀门的位置，降低管路法兰对接的同轴度要求，即使管路存在少量的安装错位，也能顺利完成装配，不会因为强行拉拽法兰导致阀体产生内应力。

　　在实际工况适配性上，这款蝶阀可以根据输送介质的不同更换密封圈材质，比如输送饮用水时采用食品级橡胶，输送弱酸碱介质时采用氟橡胶，输送高温介质时采用硅橡胶，阀体本身的铸铁材质做了环氧树脂喷涂处理，内外壁的涂层厚度不小于250μm，能抵御大气和介质的腐蚀，在户外安装时不需要额外做防腐处理，使用寿命可以达到10年以上。蝶板的密封面采用整体包覆橡胶的结构，没有金属外露，不会出现金属密封面被介质冲刷腐蚀的问题，即使介质中含有少量固体颗粒，也能在关闭时将颗粒挤开，不会卡涩在密封面之间导致关闭不严。

　　从操作维护角度，这款蝶阀的结构拆解非常方便，只需要拆下阀杆顶部的固定销，就能将手柄、阀杆、蝶板、密封圈依次从阀体中抽出，不需要将整个阀门从管路上拆下来就能更换密封圈，大幅降低了运维的工作量和停机时间，对于连续生产的化工、电力场景来说，这种快拆结构能减少管路停机带来的生产损失。阀杆的轴封位置可以在线调整填料压盖的压紧力，当使用一段时间出现微量外漏时，不需要拆解阀门，只要均匀拧紧压盖螺栓就能实现密封，维护门槛很低，普通的管工就能完成操作，不需要专业的阀门维修人员到场。
