液压抓斗用集成式方形液压阀块结构

　　在散货装卸、工程疏浚、矿山采掘等作业场景里，液压抓斗作为工程机械属具的核心执行端，其油路控制的可靠性直接决定抓取动作的响应速度与负载保持能力，这款集成式方形液压阀块，正是为抓斗的紧凑安装空间定制的油路控制核心部件。不同于常规管式连接的阀组布局，这款阀块采用方块式集成设计，将抓斗开合动作所需的压力油通断、保压、过载溢流等油路全部集成在金属块体内部，完全省去了外接管路带来的泄漏风险与空间占用，适配抓斗内部狭小的安装腔体，避免作业过程中石块、泥沙对外接管路的磕碰磨损。

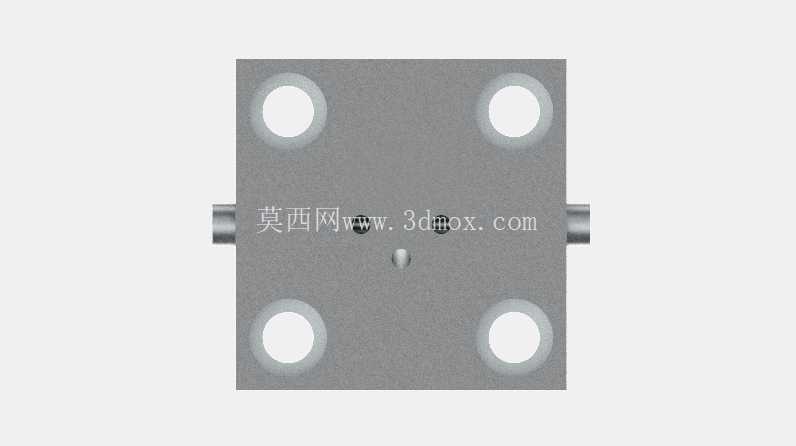

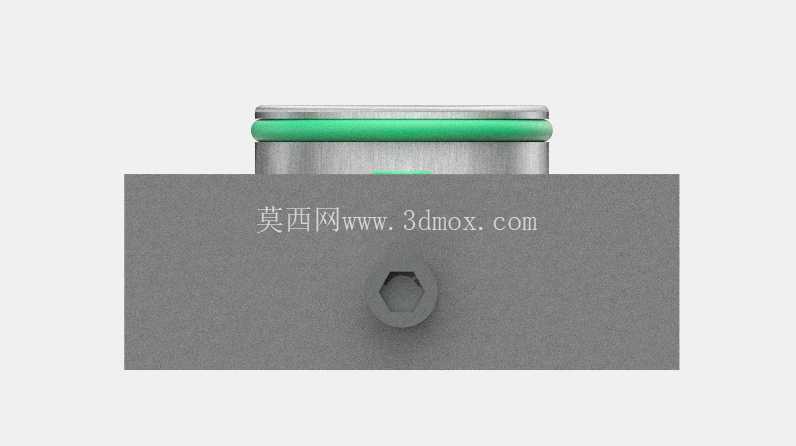

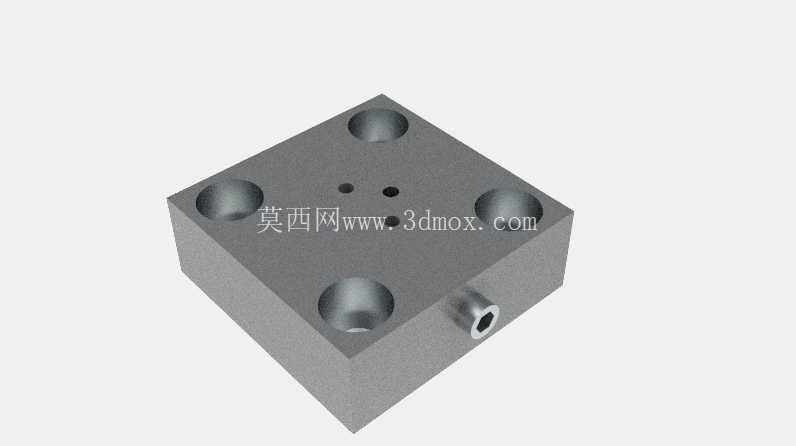

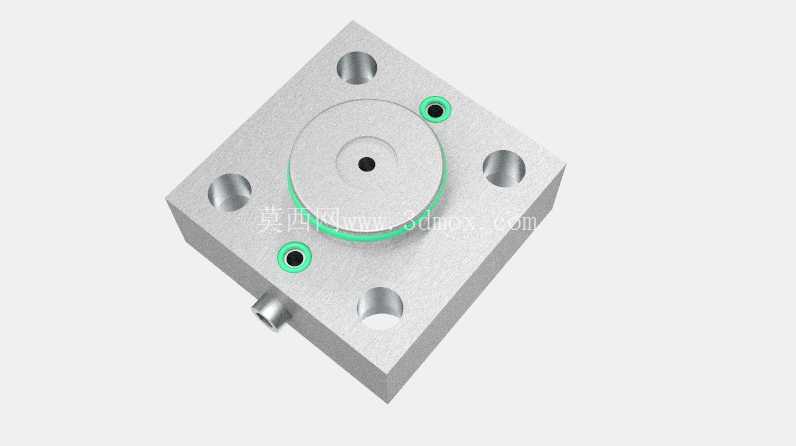

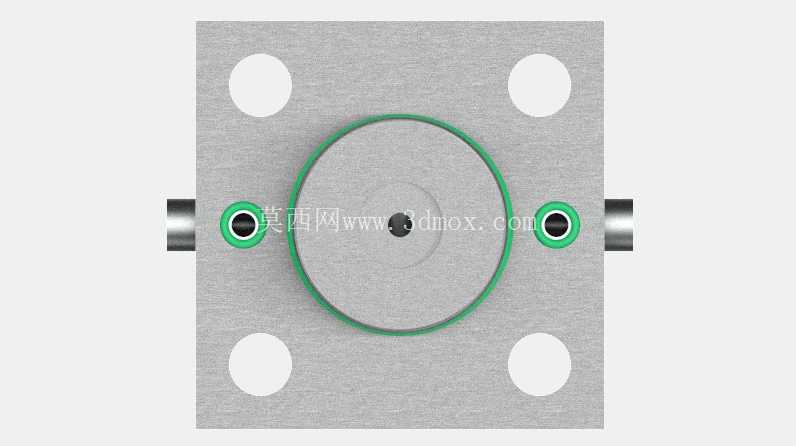

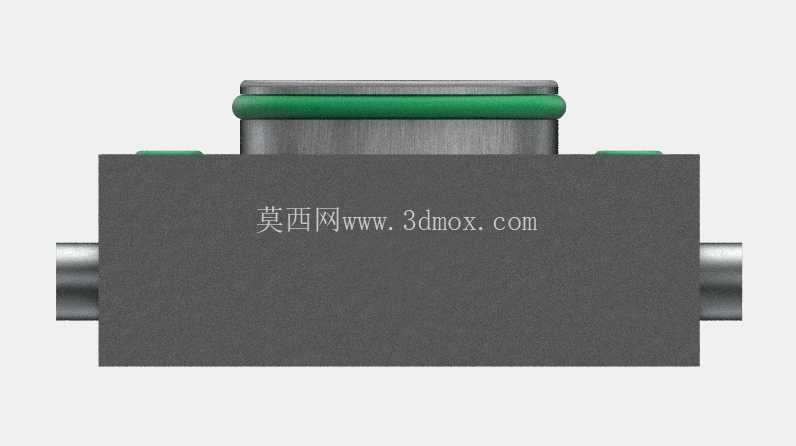

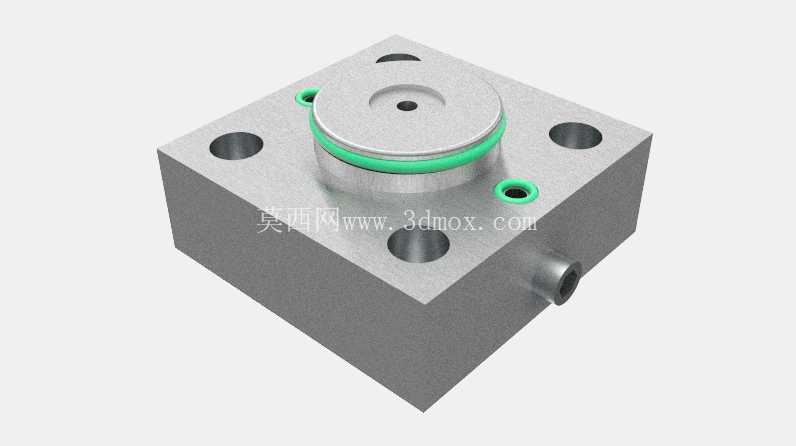

　　从结构设计逻辑来看，阀块的六个安装面做了明确的功能分区：顶面为核心控制阀的安装面，中心定位凸台用于匹配插装阀或叠加阀的安装基准，凸台周边的环形密封槽用于安装O型密封圈，阻断压力油的外泄漏路径；四个角位的通孔为阀块本体的安装固定孔，采用沉孔设计，螺栓锁紧后头部完全沉入孔内，不会突出阀块表面干涉其他元件的布置；侧面的两个带绿色密封环的油口，分别对接抓斗油缸的无杆腔与有杆腔，油口采用标准内螺纹接口，密封槽直接加工在油口端面，安装管接头时无需额外缠绕密封材料即可实现高压密封；块体侧下方的小型外伸油口为系统进油口，直接对接抓斗回转中心的中央回转接头来油，油路路径做了斜孔贯通设计，尽可能缩短压力油的传输路径，降低沿程压力损失。

　　设计过程中对安装边界做了严格的尺寸约束：阀块整体为正方块构型，所有棱边做了C2倒角处理，避免安装过程中锐边划伤密封件或操作人员；固定孔的孔位公差控制在±0.1mm范围内，可直接适配抓斗上现有的安装支座，无需现场二次配钻；油口的位置布局避开了抓斗开合时的结构运动轨迹，即使抓斗在满负载状态下出现结构微变形，也不会与阀块发生干涉。从功能特性上，这款阀块内部的油路流道做了倒圆角处理，消除了直角流道带来的湍流与压力冲击，在抓斗快速开合抓取重物时，压力油可以平稳输送到油缸腔体，避免动作卡顿或压力骤升损坏密封件；保压油路的流道长度做了优化，缩短了保压腔到控制元件的距离，抓斗抓取重物悬停时的内泄漏量控制在极低水平，不会出现负载缓慢下滑的安全隐患。

　　实际选型适配时，这款阀块可匹配不同吨位的液压抓斗，通过调整内部流道的通径大小即可适配不同的系统流量，无需改变外部安装尺寸，能覆盖从港口小型散货抓斗到矿山重型矿石抓斗的控制需求；块体材质选用高强度锻造铝合金，在保证耐压强度的前提下降低了整体重量，减少抓斗的无效负载，提升抓取作业的有效载荷能力。在三维建模过程中，所有密封槽的尺寸、安装孔的深度、流道的相贯线位置都做了精确还原，可直接用于后续的工程出图、数控加工编程，也可作为抓斗液压系统设计时的阀块选型参考，帮助设计人员快速完成油路布局的校核，避免出现安装干涉、流道串通等设计问题。
