滑动式手动螺旋压紧工装夹具

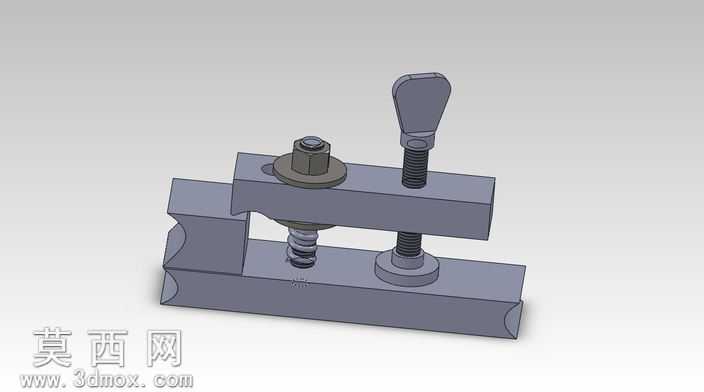

本作品为手动螺旋滑动式压紧夹具三维模型，整体采用参数化建模方式完成，各零部件尺寸配合严谨，装配关系清晰准确。建模过程中优先完成底座基体的特征绘制，底座采用带圆弧收边的长方块结构，表面预留两处螺杆安装定位孔位，保证整体结构的基准稳定性。上方滑动压块为核心活动部件，建模时重点处理其与底座的配合滑槽结构，确保压块可沿底座长度方向顺畅滑动调整位置，适配不同尺寸工件的压紧需求。夹紧螺杆组件分为两处，一处为带蝶形手柄的快速调整螺杆，手柄采用符合人体工学的水滴状造型，表面做防滑纹理处理，建模时还原了螺杆的梯形螺纹特征，保证螺纹传动的视觉真实性；另一处为带六角锁紧螺母的压紧螺杆，配套弹簧垫圈结构，可在压紧后实现位置锁止，防止工装使用过程中出现松脱问题。材质渲染方面，整体金属部件采用哑光灰铸铁材质表现，表面添加细微的磨砂质感与均匀的金属反光，还原普通机加工工装的真实质感，螺纹部位做轻微的高光处理突出结构细节，手柄部位采用深色哑光工程塑料材质，与金属部件形成明确的材质区分。结构设计上采用双螺杆配合滑动压块的方案，既可以通过蝶形手柄快速调整压块高度与压紧位置，也可以通过锁紧螺母实现大压力的稳定压紧，弹簧结构的加入可在松开锁紧件时自动顶起压块，提升工装操作的便捷性。整体建模过程严格遵循机械设计的公差配合要求，各活动部件预留合理的装配间隙，既保证模型视觉上的真实感，也可直接用于工装结构原理演示、机械教学课件制作等场景，完整还原了手动螺旋压紧夹具的典型结构与工作逻辑。
