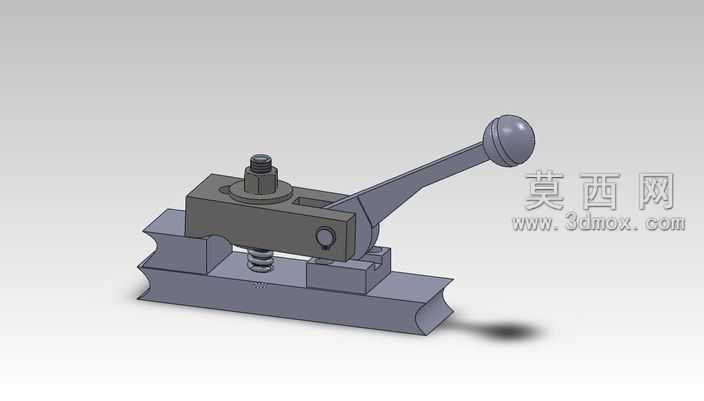

手动杠杆式快速压紧夹具三维结构

本作品为手动杠杆式快速压紧夹具的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的运动干涉校验完全符合实际使用逻辑。建模阶段对夹具的各个结构细节做了精准还原：底部为带定位槽的安装基座，基座上设置有适配工件放置的V型承托结构，可对轴类工件实现径向定位；中部为夹具体主体框架，框架内设置有复位弹簧结构，配合顶部的调节螺栓可实现压紧行程的微调，适配不同厚度尺寸的工件装夹需求；侧部为加长操作杠杆，杠杆末端设置有球形操作手柄，符合人体工学握持需求，杠杆与夹具体之间通过铰接销轴连接，可绕销轴实现杠杆摆动，通过杠杆力臂放大原理实现小操作力下的大压紧力输出。材质与渲染阶段，针对不同零件的实际材质做了区分设置：基座、夹具体、杠杆等结构件采用调质钢材材质，渲染时赋予哑光金属灰质感，还原钢材经发黑处理后的表面视觉效果；铰接销轴、调节螺栓采用标准紧固件材质，赋予亮面金属质感体现机加工表面的光洁度；复位弹簧采用弹簧钢材质，渲染时突出金属丝的缠绕结构质感；操作手柄球采用胶木材质，赋予深灰色哑光非金属质感，区分金属与非金属部件的视觉差异。结构设计上，该夹具利用杠杆死点锁紧原理实现压紧后的自锁，当操作杠杆下压至锁紧位置时，铰接点越过力的作用线死点，在工件反作用力与弹簧复位力的共同作用下可保持稳定锁紧状态，不会因加工过程中的振动出现松脱；向上扳动杠杆即可快速解除压紧状态，实现工件的快速装卸，相比传统螺栓压紧结构可大幅提升装夹效率，适用于机加工、装配工序中的小型工件快速装夹场景。建模过程中对所有活动部件做了运动仿真校验，确认杠杆摆动行程内无结构干涉，弹簧压缩行程与压紧行程完全匹配，调节螺栓的螺纹配合长度满足调节余量需求，整体结构的尺寸比例符合手动夹具的操作力设计规范，可直接用于工装设计参考、教学演示或生产加工出图使用。
