三自由度夹持式机械臂结构设计

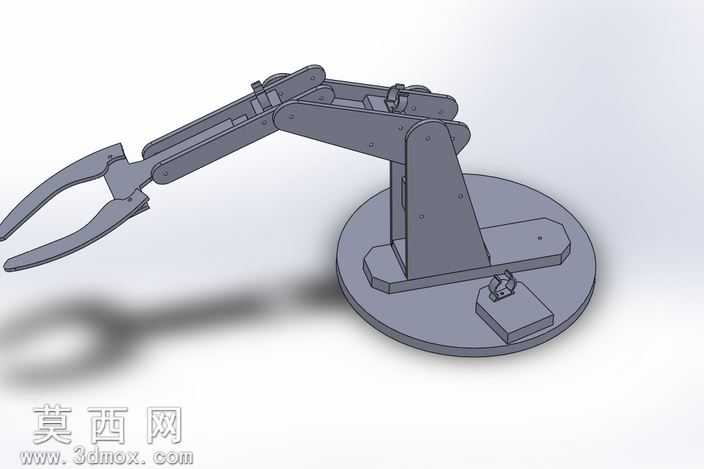

本作品为三自由度夹持操作机械臂的三维建模设计，整体采用SolidWorks完成全参数化建模，从草图绘制到零件装配、干涉检查全流程遵循机械设计规范。建模过程中首先对机械臂的运动逻辑进行梳理，确定三个旋转自由度的分布位置：底座回转关节实现整体水平方向的角度调整，大臂俯仰关节完成竖直平面内的大范围抬升动作，小臂俯仰关节配合末端夹爪实现近距离的姿态微调，三个自由度的配合可覆盖一定空间范围内的物料抓取、移位操作需求。结构设计上，底座采用圆形平板式支撑结构，搭配加厚的立式支座承载大臂铰接结构，保证整体设备放置的稳定性，避免臂身伸展时出现重心偏移倾覆的问题；大小臂均采用板式铰接结构，通过销轴连接各段臂身，铰接位置预留标准紧固件安装位，可适配现实中标准螺栓、轴承件的装配需求，保证虚拟模型可直接转化为实际加工参考。末端执行器采用平动式夹爪结构，双爪片通过联动结构实现同步开合，可适配规则形状小型工件的夹持作业，夹爪开合范围通过臂身联动结构的行程进行限位，避免超程运动造成结构损坏。渲染阶段采用哑光金属材质赋予整体结构，模拟普通碳素钢加工后的零件质感，通过环境光影调整突出各零件的轮廓边界与装配关系，清晰展示各铰接点的位置与臂身的运动空间。设计过程中对各运动副的活动范围进行了模拟验证，确保三个自由度的运动不会出现零件干涉问题，各段臂身的长度比例经过反复调整，在保证作业半径的同时控制臂身自重带来的负载压力，整体结构简洁可靠，无冗余设计零件，可作为教学演示、小型自动化作业单元的机械结构参考，也可在此基础上添加驱动元件、控制模块拓展为可实际运行的小型操作机器人。
