12V直流微型离心水泵结构设计

　　这款12V直流驱动的微型离心水泵，在小型流体输送场景里的适配性非常突出，日常做小型设备配套选型时经常会碰到这类需求，比如桌面级水冷散热系统的循环动力、小型园艺滴灌的供水增压、便携医疗设备的冷却液输送、小型水族箱的水体循环，甚至是车载小型清洗装置的供水单元，都能看到这类小泵的身影。和常见的大型离心泵不同，这款泵的整体结构做了高度集成化设计，泵腔与电机外壳采用一体化注塑成型结构，省去了额外的连接法兰与密封衬垫的装配环节，既缩小了整体占用空间，也减少了潜在的泄漏点，对于安装空间局促的小型设备来说，这个设计点非常实用。

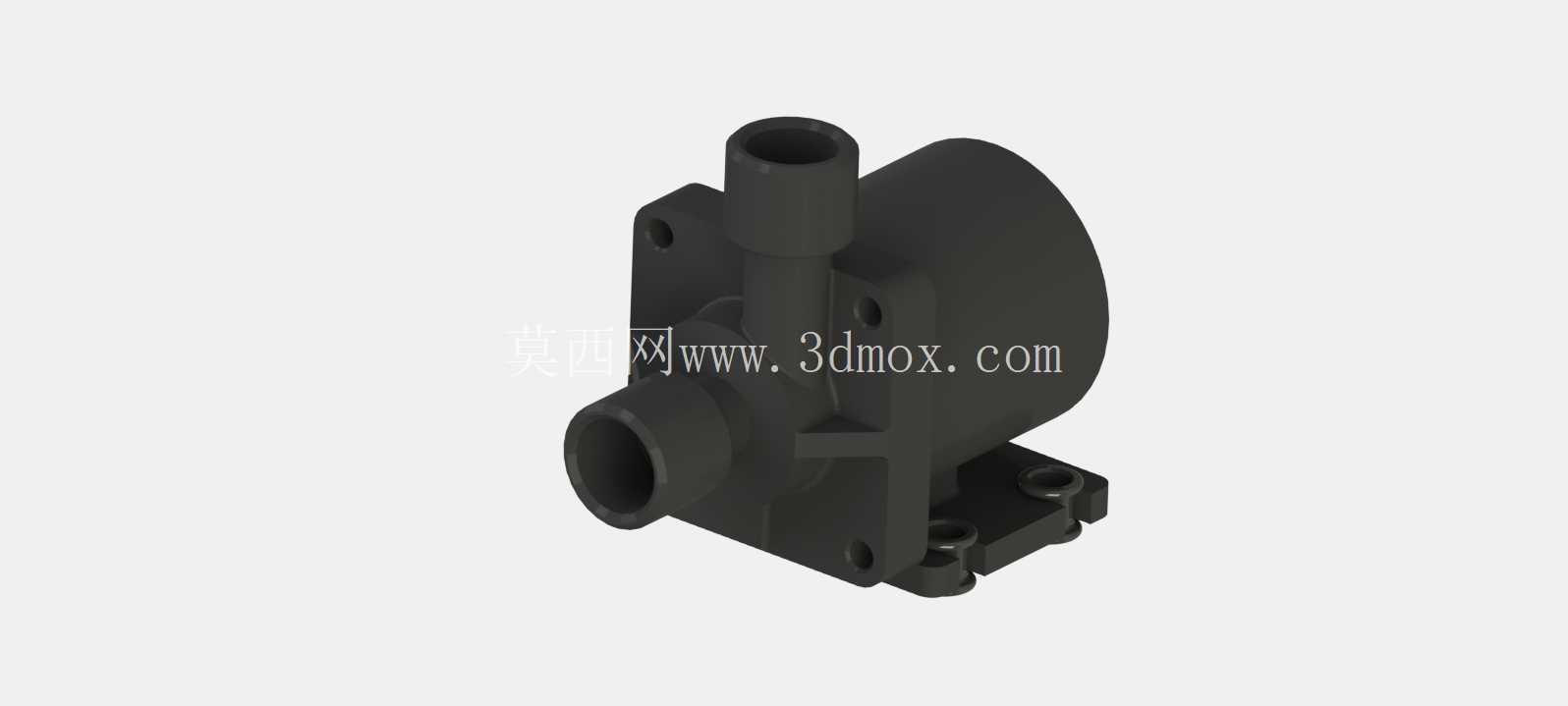

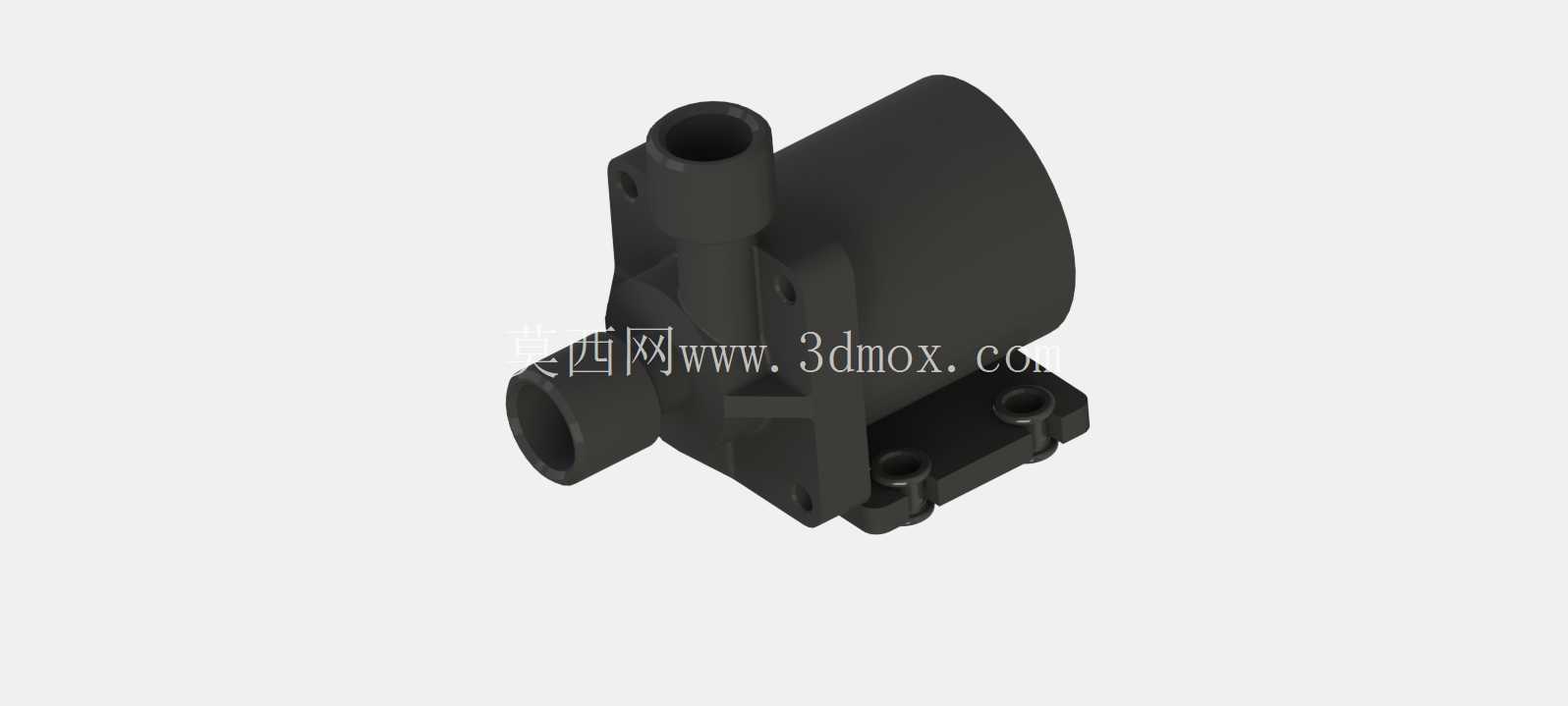

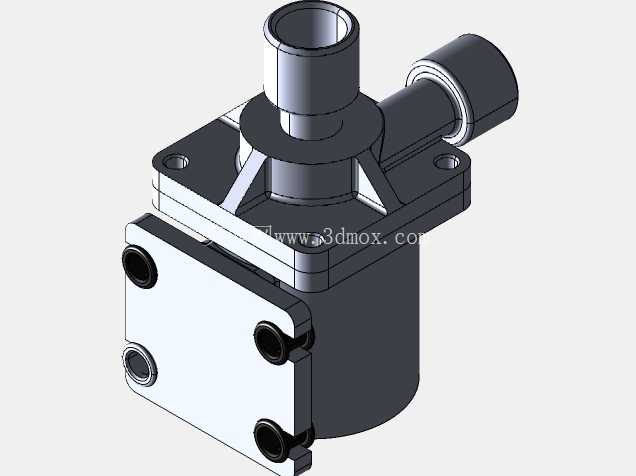

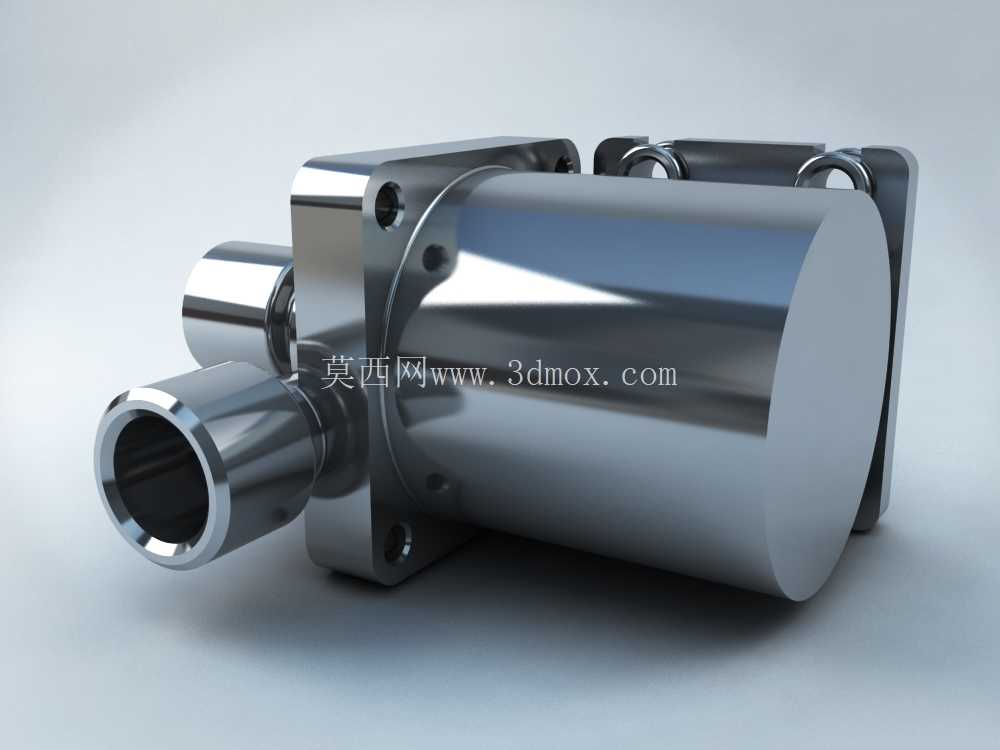

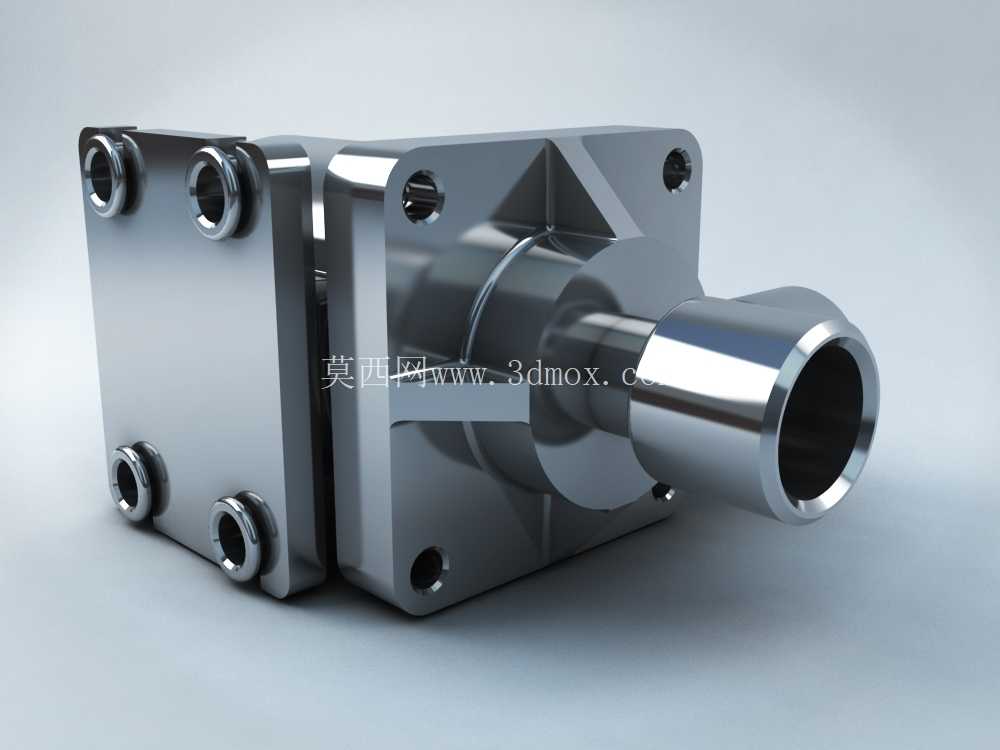

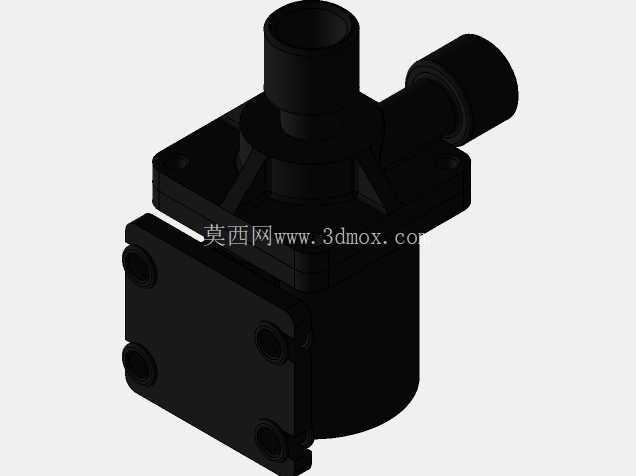

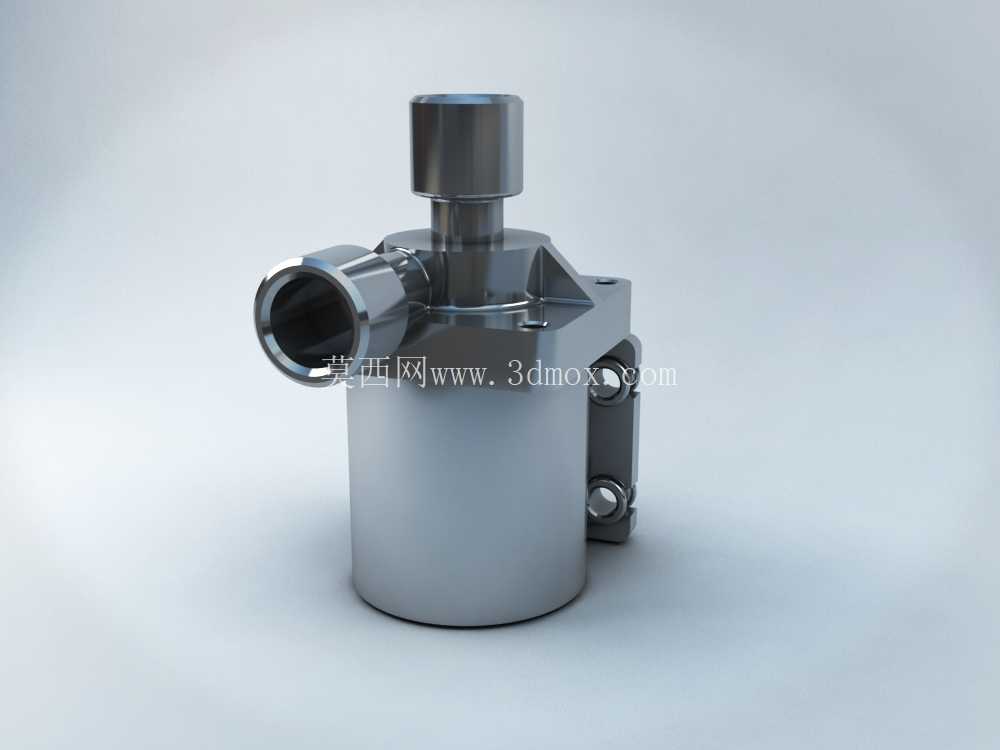

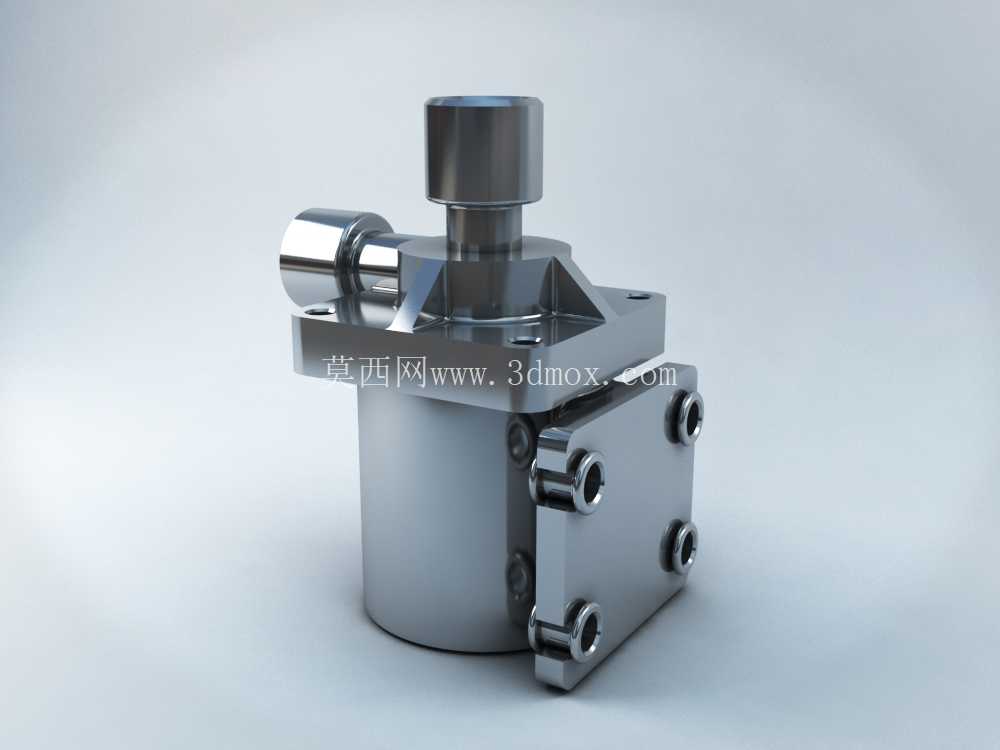

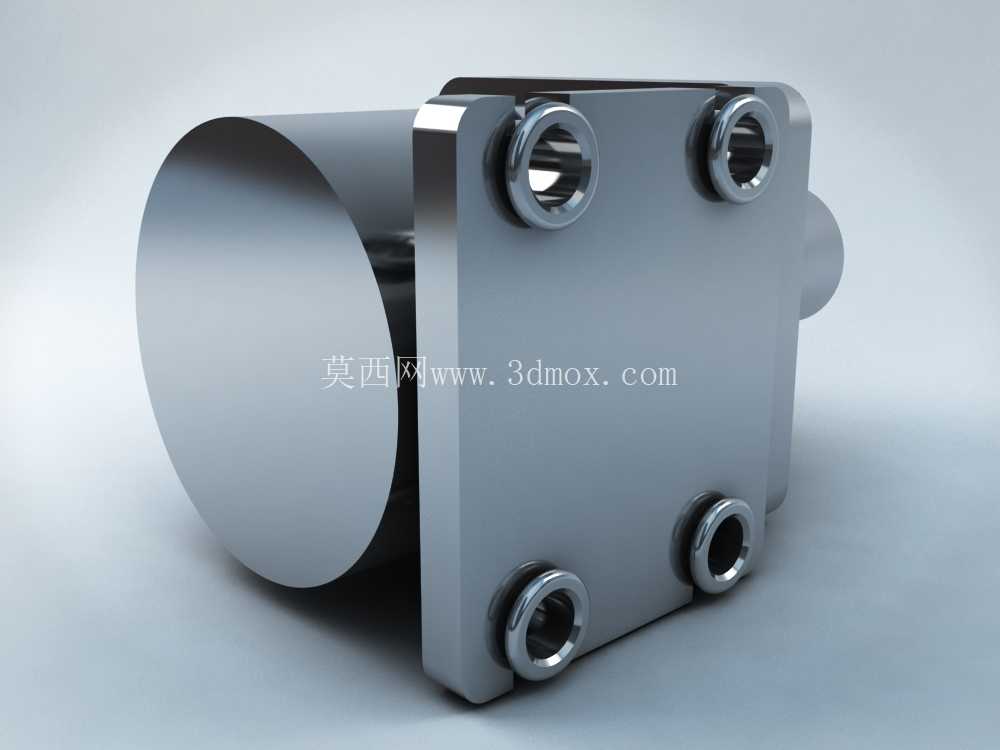

　　从结构布局来看，泵的进水口与出水口采用垂直正交的布置方式，进水端沿泵体轴向延伸，出水端沿泵体径向设置，这种布局完全符合离心泵的流体走向逻辑，水流从轴向进入叶轮腔后，通过高速旋转的叶轮获得离心动能，再顺着径向的出水通道排出，流道的过渡位置做了圆弧顺滑处理，没有直角突变结构，能有效降低流体在泵腔内部的沿程阻力，减少紊流带来的噪音与扬程损失。安装固定结构设计在泵体的底部，设置了两个带安装通孔的固定支脚，支脚与泵体主体为一体式结构，安装孔的位置公差经过优化，适配常见的小型设备安装面板孔位，安装时不需要额外制作转接支架，直接通过螺栓就能将泵体固定在安装基面上，支脚的厚度做了加强处理，能承受泵运行时产生的轻微振动，避免长期运行后支脚出现疲劳断裂的问题。叶轮部分采用闭式离心叶轮结构，叶片的曲面弧度经过流体仿真优化，在12V额定电压驱动下，叶轮转速匹配直流电机的输出特性，既能保证足够的输出扬程，也能控制运行时的电流消耗，避免给配套设备的供电系统带来过大负载。泵体的进出水口采用等径的宝塔接头结构，接头外壁做了多道环形防滑槽，配套常用的硅胶软管或者PVC软管时，只需要通过喉箍紧固就能实现可靠密封，不需要额外加工管螺纹，装配效率很高，非常适合小批量设备组装的场景。

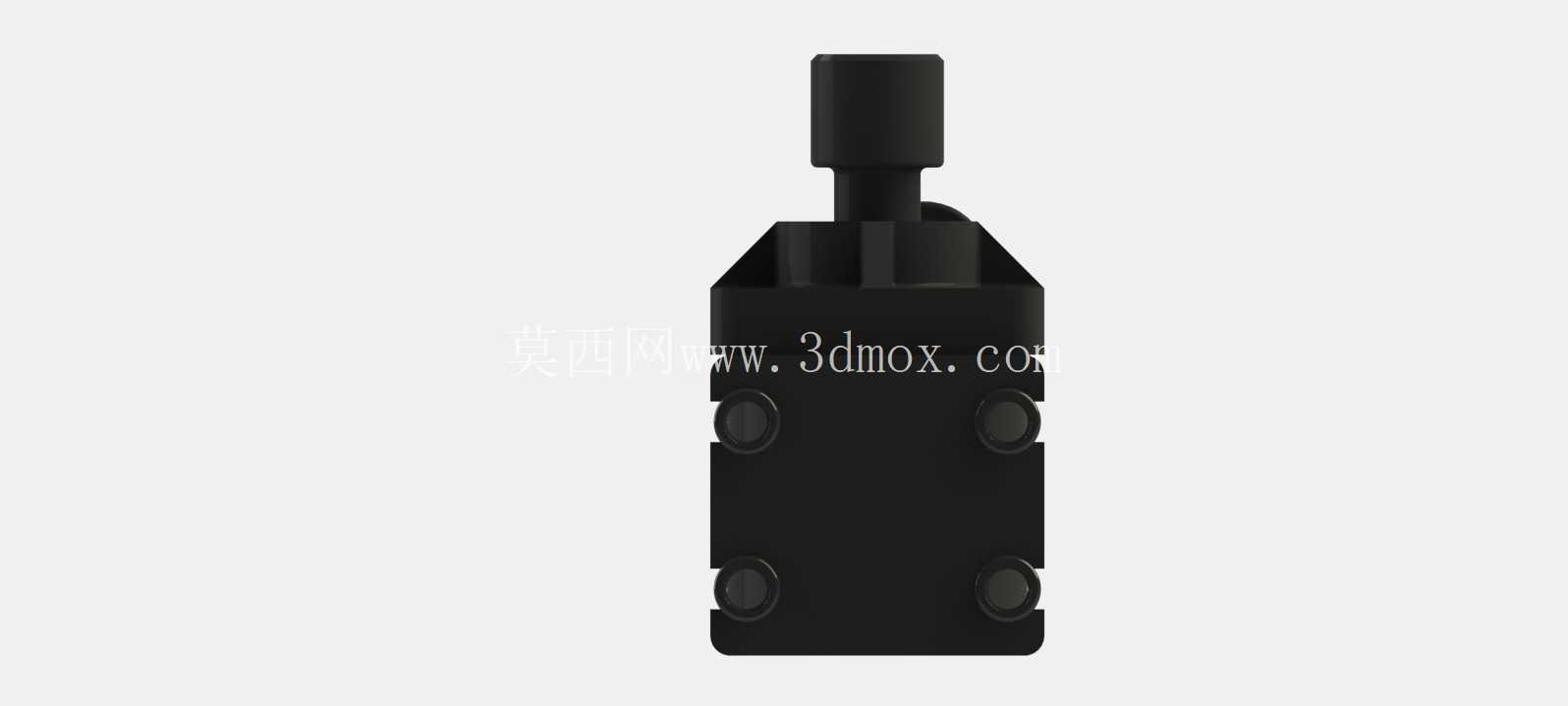

　　在做这款泵的三维建模时，需要重点关注几个边界尺寸：首先是泵体整体的最大外轮廓尺寸，要保证在配套设备的安装仓内不会和周边的电路板、管线等部件产生干涉；其次是进出水口的中心高度，这个尺寸直接关系到外接管路的弯折半径，如果中心高度设计不合理，管路安装后会出现过度弯折，导致管路通径变小甚至堵死，影响流体输送效率；另外底部安装孔的中心距必须严格控制公差，否则现场安装时会出现孔位不对中，强行装配会给泵体带来额外的装配应力，长期运行下容易出现泵体变形或者密封失效的问题。

　　这款泵的磁电驱动结构设计也很有特点，采用无刷直流磁耦合驱动方式，叶轮与电机转子之间没有直接的机械传动轴连接，通过磁场力传递扭矩，这样就完全取消了传统水泵的轴封结构，从根源上解决了轴封位置长期运行磨损后出现的泄漏问题，对于需要长期连续运行的设备来说，能大幅降低后期的维护成本，也避免了流体泄漏腐蚀周边电子元件的风险。建模过程中还要注意泵体内部的流道与电机腔的隔离结构，隔离套的壁厚要做均匀性处理，既要保证足够的结构强度承受泵腔内部的流体压力，也要尽量减少壁厚带来的磁隙增大问题，避免磁耦合传递的扭矩出现损失，影响泵的输出性能。实际选型应用时，这款泵适合输送无固体颗粒的清洁流体，比如清水、水冷液、低粘度的中性水溶液，不适合输送含有杂质或者强腐蚀性的流体，否则会造成叶轮卡滞或者流道腐蚀，影响泵的使用寿命。在配套管路设计时，进水侧的管路要尽量减少弯头数量，保证进水口的流体供给顺畅，避免出现气蚀现象，出水侧的管路通径不要随意缩小，否则会增大泵的出水阻力，导致实际输出流量低于设计值。
