离心泵流体动力学仿真分析结构

　　在市政供水、化工流体输送、农田排灌、暖通循环等诸多工业场景中，离心泵作为核心流体输送设备，其运行效率、流道损耗、气蚀风险直接决定整套流体系统的能耗与可靠性，传统依靠经验公式改型的设计方式，很难精准捕捉叶轮高速旋转时蜗壳内部的非定常流动细节，往往要经过多轮样机试制、台架试验才能修正流道设计偏差，研发周期长且试错成本高。这套基于三维建模完成的离心泵CFD分析结构，完整还原了单级悬臂式离心泵的过流部件几何特征，从进水段的渐缩流道、叶轮的扭曲叶片型线，到蜗壳的螺旋形扩散段、出口法兰的连接结构，全部按照实际水力设计参数构建几何模型，没有对流道细节做简化处理，保证仿真计算的边界条件和实际运行工况完全匹配。

　　从安装边界来看，模型保留了泵体底部的两支安装支脚结构，支脚的螺栓孔中心距、安装面平面度要求、支脚承载的刚度设计都和实际工业泵的安装规范一致，进出口法兰的公称通径、密封面形式、螺栓孔分布也符合对应压力等级的管路连接标准，不管是做管路系统的装配校核，还是泵组的基础安装设计，都能直接提取几何尺寸做参考。做这类流体仿真的核心逻辑，是先通过三维模型精准划分流体域与固体域的边界，把叶轮旋转区域设为动网格参考系，蜗壳、进出口段设为静止域，在交界面处设置数据传递的耦合面，才能准确计算流体从轴向进入叶轮，被叶片带动获得动能后，沿蜗壳流道减速增压从出口排出的完整流动过程。

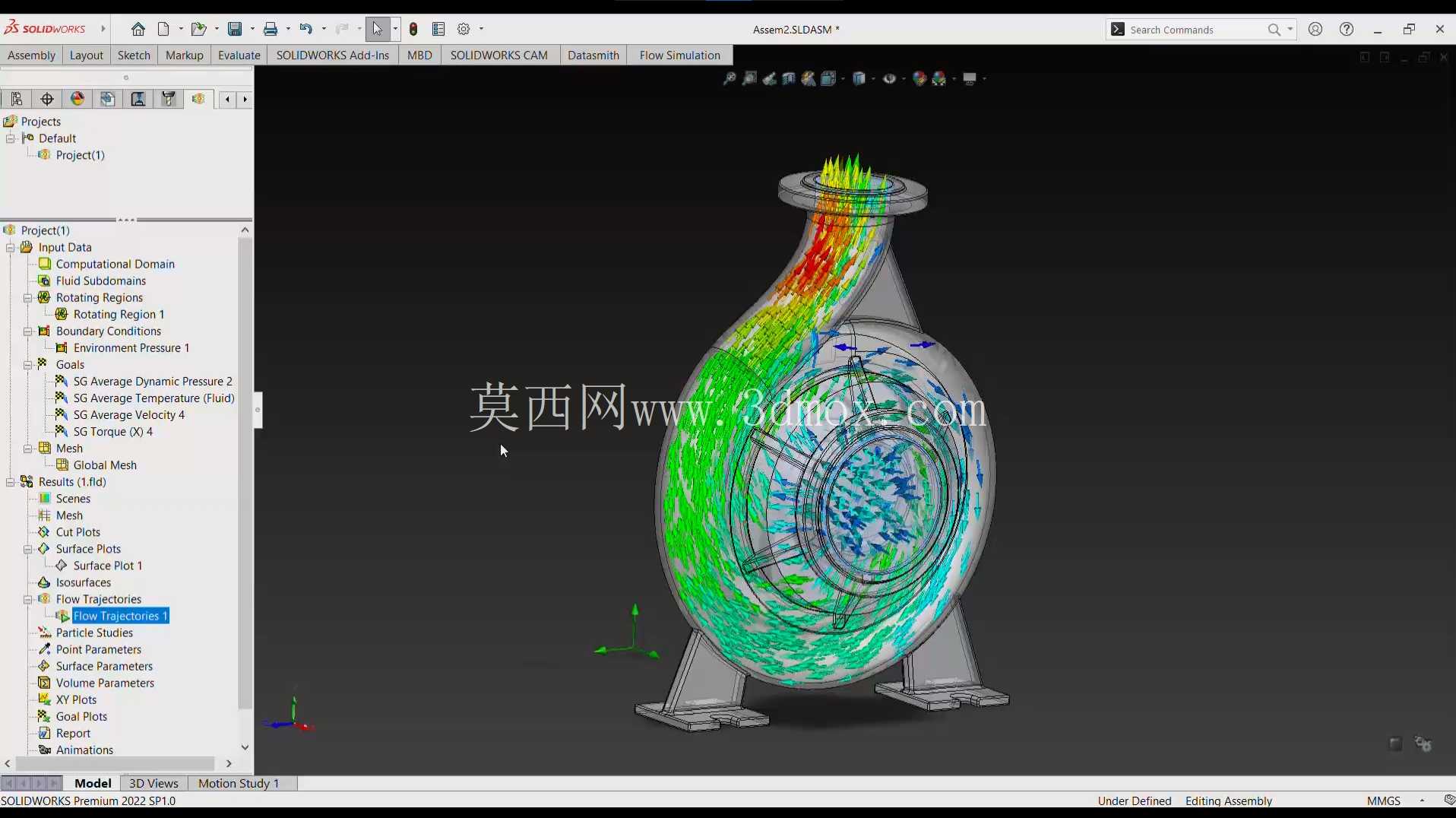

　　模型中呈现的流场云图，直观展示了不同流量工况下的速度分布梯度：叶片进口边的液流角匹配情况直接影响冲击损失大小，叶片工作面与背面的压力差决定了叶轮的做功效率，蜗壳隔舌处的流动分离现象是产生流动噪声与水力损失的关键区域，这些细节都是传统一维水力计算很难精准量化的内容。在实际工程应用中，这类带CFD分析结果的三维模型，能帮助结构设计人员快速评估流道改型的效果：比如调整叶片出口安放角时，可以直接通过仿真结果观察扬程曲线的斜率变化，判断是否会出现驼峰特性影响泵的稳定运行；修改蜗壳断面面积变化规律时，可以对比不同位置的湍动能分布，找到局部阻力过大的区域做流线修型；甚至可以模拟小流量工况下的回流现象，提前预判泵运行时的振动风险，提前在结构设计上做加强处理。

　　不同于只展示外观的三维模型，这套结构把流体域的计算结果和固体结构做了关联显示，能清晰看到流场压力脉动对泵体壁面的作用位置，给后续的结构强度校核、疲劳寿命计算提供准确的载荷边界条件。对于做泵产品选型的工程人员来说，可以通过模型直观理解不同比转速离心泵的流道结构差异，明白为什么高比转速泵的叶片更宽、蜗壳流道更扩散，低比转速泵的叶轮直径更大、叶片数更多，避免选型时只看性能参数忽略结构适配性的问题。在建模逻辑上，整个离心泵的结构采用参数化方式构建，叶轮的叶片包角、出口宽度、进口直径，蜗壳的基圆直径、隔舌安放角、出口扩散角这些核心水力参数都可以快速调整，调整后能直接更新流体域几何重新划分网格做仿真计算，大幅缩短水力模型的优化迭代周期。安装支脚的位置也做了重心匹配设计，保证泵运行时的重心落在两支脚的支撑范围内，减少运行时的振动传递，进出口法兰的位置预留了足够的管路安装操作空间，不会出现阀门安装后和泵体干涉的问题。从流场仿真的结果呈现来看，模型中用色彩梯度标注了从叶轮进口到出口的速度变化，靠近叶片出口处的流体速度最高，随着流体进入蜗壳流道，速度逐渐降低、压力逐渐升高，符合离心泵的能量转换原理，在叶片进口靠近前盖板的位置，能看到局部低压区的分布，这也是容易发生气蚀的核心区域，设计时可以通过调整叶片进口边的位置、加大进口过流面积来降低该区域的真空度，提升泵的抗气蚀性能。
