无动力滚筒输送线结构设计方案

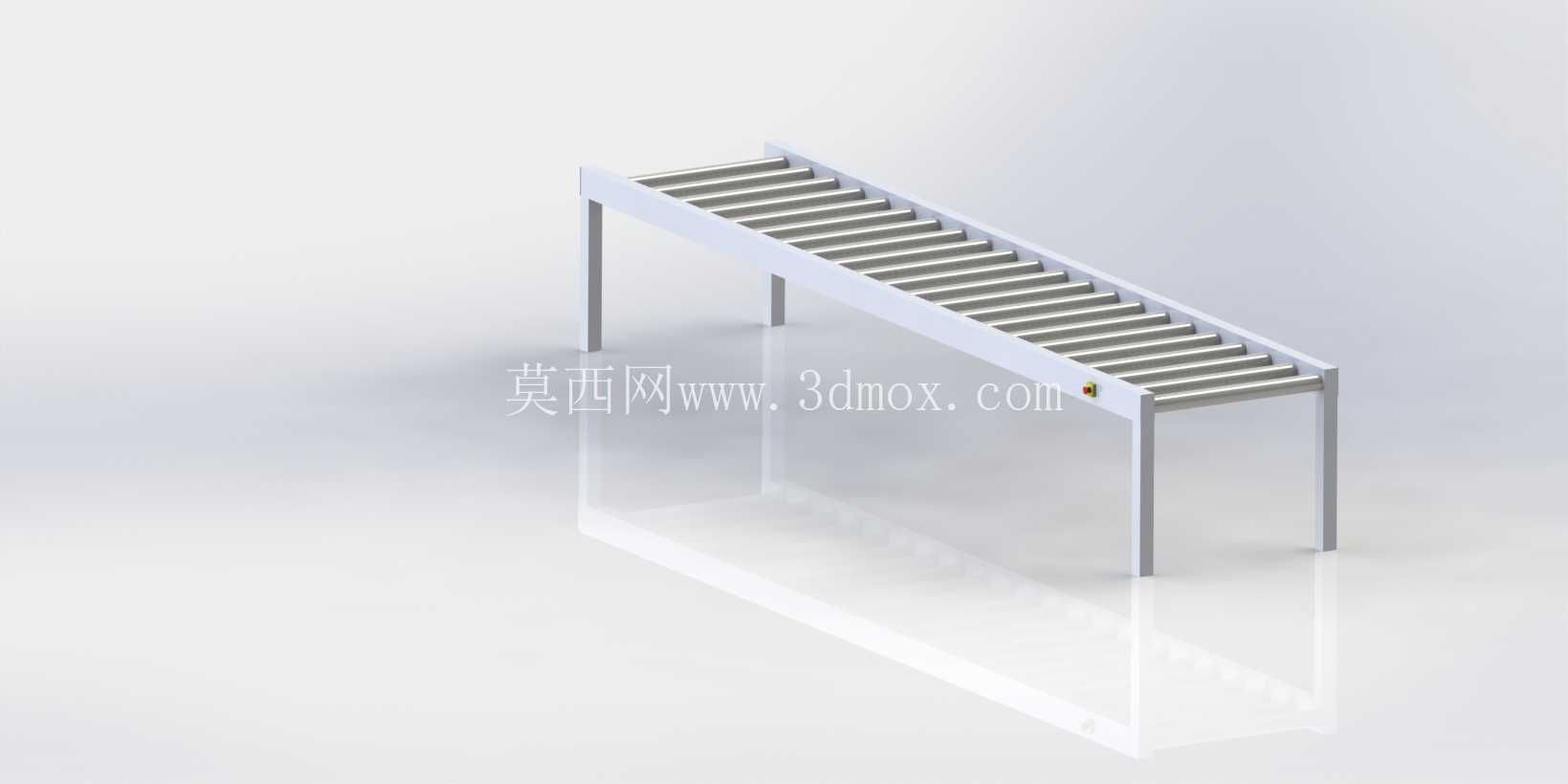

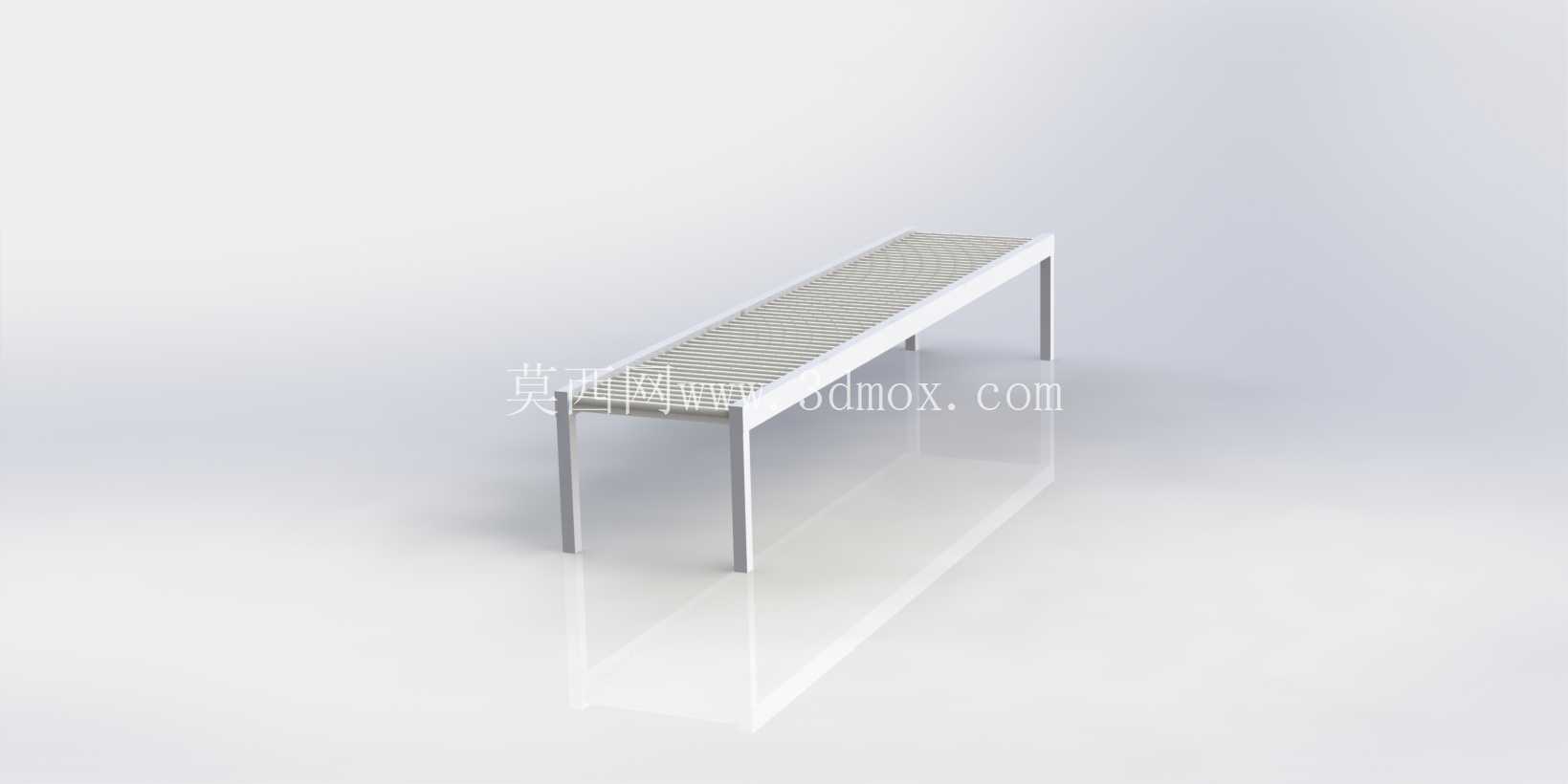

　　这款无动力滚筒输送结构，主要面向生产车间工序间的物料周转、仓储区域的纸箱及工装托盘转运场景，不需要额外配置动力源，完全依靠物料自身重力或者作业人员的推送力完成输送动作，在轻工制造、电商仓储、装配流水线的旁侧支线中应用十分广泛。从结构设计逻辑来看，整体采用分体式支腿搭配主框架的结构形式，支腿与主框架之间采用螺栓连接的方式，既方便运输过程中的拆分打包，也能在安装现场根据地面的实际平整度，通过支腿底部的调节结构微调整体高度，保证输送面的水平度或者预设的倾斜角度。

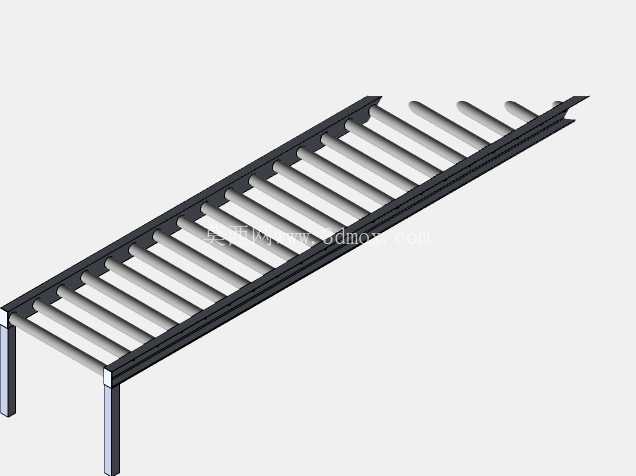

　　主框架采用标准矩形型钢焊接加工而成，框架内侧预留了统一的滚筒安装卡槽，每根滚筒的两端都配置了标准的冲压轴承座，安装时只需要将滚筒两端卡入卡槽内，再通过端部的弹性挡圈完成轴向定位即可，后期如果出现单根滚筒磨损的情况，不需要拆解整体框架，只需要拆下对应位置的挡圈就能快速更换滚筒，大幅降低了后期的维护成本。滚筒本身采用壁厚均匀的精密管材加工，表面做了镀锌防锈处理，能够适应车间内存在少量切削液、灰尘的工作环境，滚筒之间的间距经过了针对性计算，既保证了常规尺寸的周转箱、工装托盘在输送过程中不会出现卡滞、下陷的问题，也控制了整体的材料用量，避免不必要的成本浪费。

　　从安装边界来看，这款输送结构的整体宽度适配常规的600mm标准周转箱，支腿的横向跨距经过力学校核，在满载状态下不会出现框架侧弯、支腿失稳的问题，输送面的高度可以根据对接的工作台、生产线高度做定制化调整，两端可以根据实际需求加装导向挡边，避免物料在输送过程中从侧面滑落。在实际使用过程中，这类无动力滚筒线既可以水平布置，由作业人员手动推送物料完成不同工位之间的转运，也可以按照3%-5%的倾斜角度布置，依靠物料自身的重力从高端向低端自动滑行，不需要额外配置电机、减速机等动力组件，运行过程中几乎没有噪音，也不存在动力部件的维护需求，对于输送距离不长、输送节拍没有严格要求的场景来说，性价比远高于动力输送线。

　　设计过程中还考虑了不同场景的拓展性，主框架的侧面预留了标准的安装孔位，可以根据后续的使用需求加装扫码支架、物料阻挡器、计数传感器等附件，不需要对主体结构做二次打孔焊接，能够快速适配不同的生产工艺需求。滚筒的转动阻力经过了严格控制，单根滚筒的启动阻力控制在极小范围内，即使是装载了较重工件的工装托盘，作业人员只需要很小的推力就能让其在输送面上平稳滑行，不会出现卡顿、启动费力的问题。支腿的底部配置了防滑减震垫，既可以避免支腿与地面直接接触刮伤环氧地坪，也能吸收输送过程中产生的微小震动，保证整体结构的稳定性。在转弯段的适配设计上，这类直段滚筒结构可以和标准的锥形滚筒转弯段直接对接，组成完整的环形输送线路，满足车间内不同区域的物流周转需求。整体结构没有复杂的异形加工件，所有零部件都可以采用标准型材和标准件加工制作，加工难度低，生产周期短，非常适合中小批量的定制化输送场景使用。
