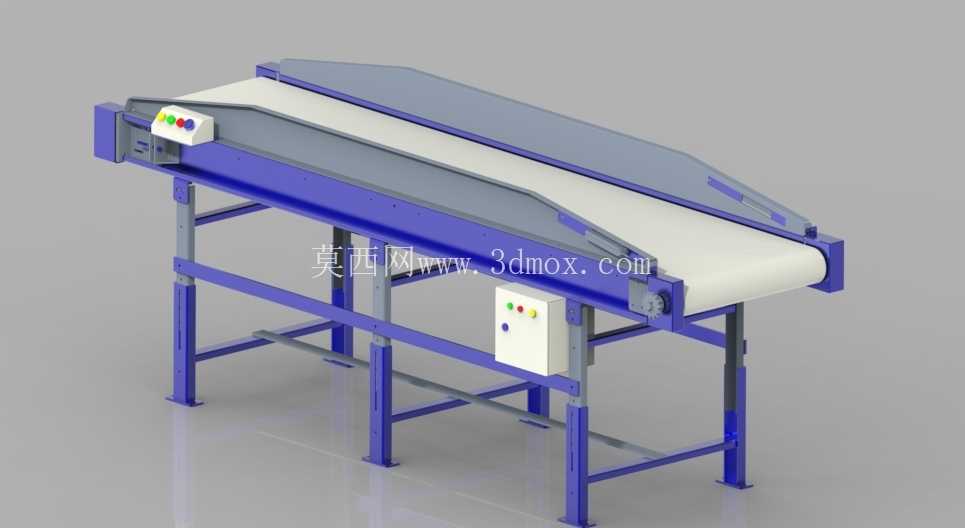

工业用倾斜式皮带输送设备结构

　　这款带式输送结构的设计，最初是针对轻工包装车间、电子零部件分拣线、食品加工前段物料转运场景做的适配，区别于常规水平布置的平皮带机，其机架采用分段式倾斜抬升结构，可对接不同高度差的生产工位，解决车间内上下工序设备存在0.4-0.8米高度差时的物料连续输送需求，无需额外搭建过渡转接台架，减少物料在转接过程中的掉落、磕碰风险。从结构设计逻辑来看，整体机架采用方管焊接式框架，支腿配置可调节高度的脚杯结构，安装时可根据现场地面平整度调整整机水平度，单支腿调节行程预留80mm，适配多数车间普通水泥地面的安装误差，无需额外做地基预埋处理，降低现场安装的施工成本。

　　皮带工作面选用白色食品级PVC材质，带宽设计为600mm，两侧加装高度120mm的挡边结构，防止输送过程中颗粒状、小型盒装物料从皮带侧边滑落，挡边与机架采用螺栓快拆连接，后期更换皮带或清理挡边内侧积料时，无需整体拆解机架结构，单人即可完成维护操作。驱动端布置在设备高位侧，采用减速电机直连驱动辊的结构，减少链传动带来的额外维护点，驱动辊表面包菱形花纹橡胶，增大与皮带背面的摩擦力，避免重载启动时出现皮带打滑丢转的问题；从动端布置在低位侧，配置丝杠张紧结构，张紧行程预留150mm，可补偿皮带长期运行后出现的蠕变伸长，调整时两侧张紧丝杠需同步进给，防止皮带跑偏偏磨。

　　设备中部沿机架长度方向布置多组槽型托辊，托辊间距设置为300mm，保证皮带承载段的下垂量不超过带宽的0.5%，避免物料在输送过程中出现打滑、堆积的情况；回程段布置平行下托辊，托辊间距设置为600mm，承托回程段皮带，减少皮带运行过程中的抖动。机架两侧的护板采用折弯钢板制作，覆盖皮带两侧的传动间隙，防止操作人员衣物、工具卷入传动部位，满足车间设备的安全防护要求；设备两端分别布置本地控制按钮盒，高位侧按钮盒集成启动、停止、急停功能，低位侧额外配置速度调节旋钮，可根据前端物料的供给速度调整皮带运行速度，调速范围覆盖0.1-0.5m/s，适配不同节拍的生产需求。

　　从安装边界来看，设备整体长度为2500mm，低位侧进料端高度为400mm，高位侧出料端高度为800mm，整机最大宽度为780mm，安装时需在设备两侧预留不小于300mm的维护空间，便于后期更换托辊、调整皮带张紧度；设备总重约120kg，普通硬化车间地面即可承载，无需额外做承重加固。在实际应用中，该结构可直接对接包装机出料端、分拣台进料端、注塑机下料口等工位，输送单重不超过5kg的盒装、袋装、小型散状物料，运行噪音控制在65dB以内，符合车间作业的噪音标准；皮带运行速度平稳，启停过程无明显冲击，不会对表面易刮花的电子零部件、软包装食品造成外观损伤。设计过程中特意规避了复杂的定制化结构，所有型材、紧固件、托辊、辊筒均采用行业通用标准件，后期备件采购无需开模定制，降低设备全生命周期的维护成本；机架表面采用喷塑处理，涂层厚度控制在60-80μm，具备基础的防锈、耐油污能力，适配多数普通工业车间的使用环境，若应用在潮湿清洗场景，可将机架材质更换为304不锈钢，对应调整支腿、护板的材质即可，整体结构框架无需做大幅改动，具备较强的场景适配延展性。
