150A管径6米长螺旋输送设备结构

　　在散料处理的各类生产场景里，这类小长径比的管式螺旋输送设备一直是粉体、小颗粒物料短距离转运的核心设备，从粮食加工车间的原粮转运，到建材行业的粉料配料，再到化工车间的颗粒原料给料，只要是封闭输送、避免物料洒落扬尘的工况，都能见到这类设备的身影。这套150A规格、有效输送长度6米的螺旋结构，在设计之初就瞄准了中小产能的散料转运需求，没有冗余的复杂结构，所有部件都围绕稳定输送、便于安装维护来做布局。

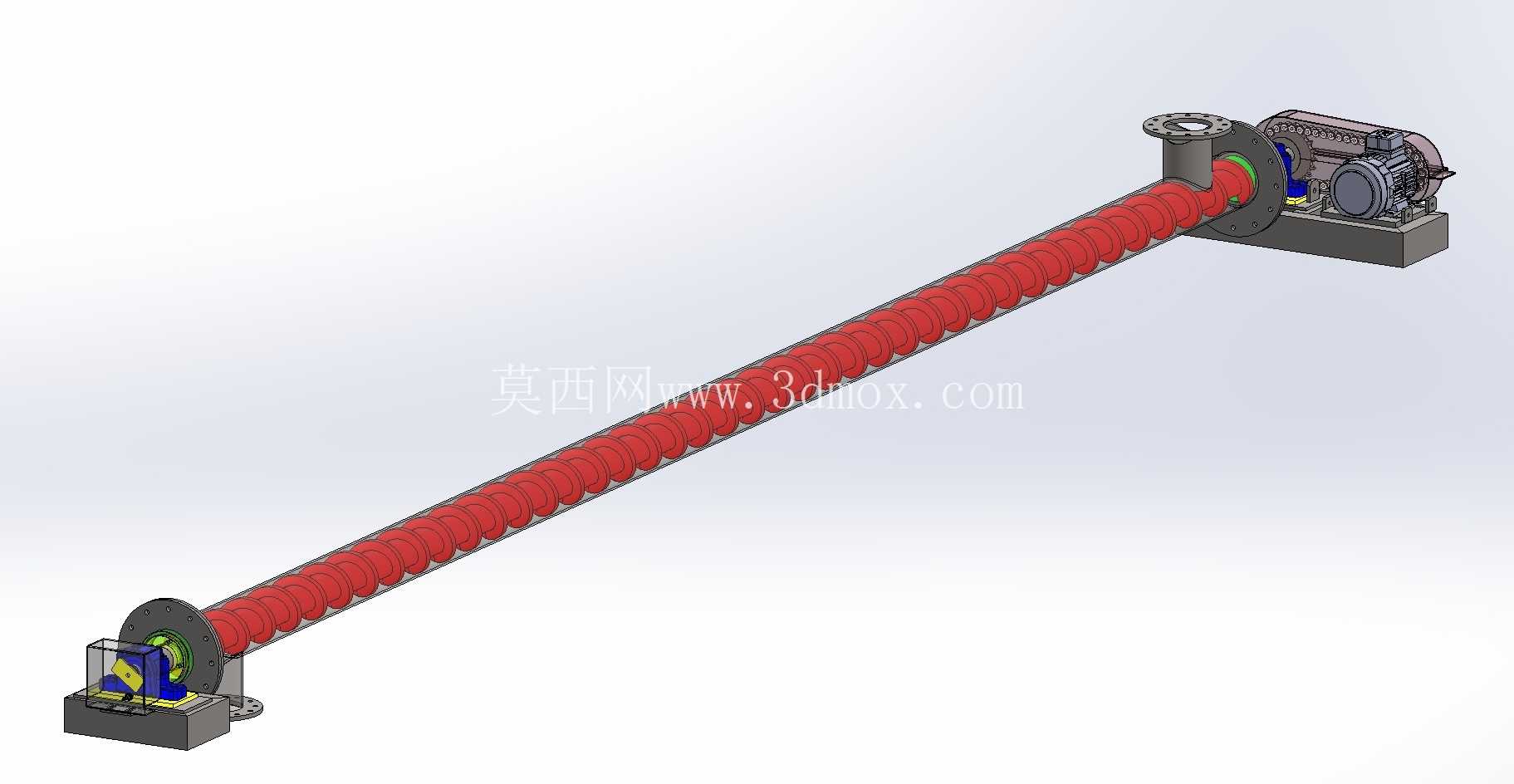

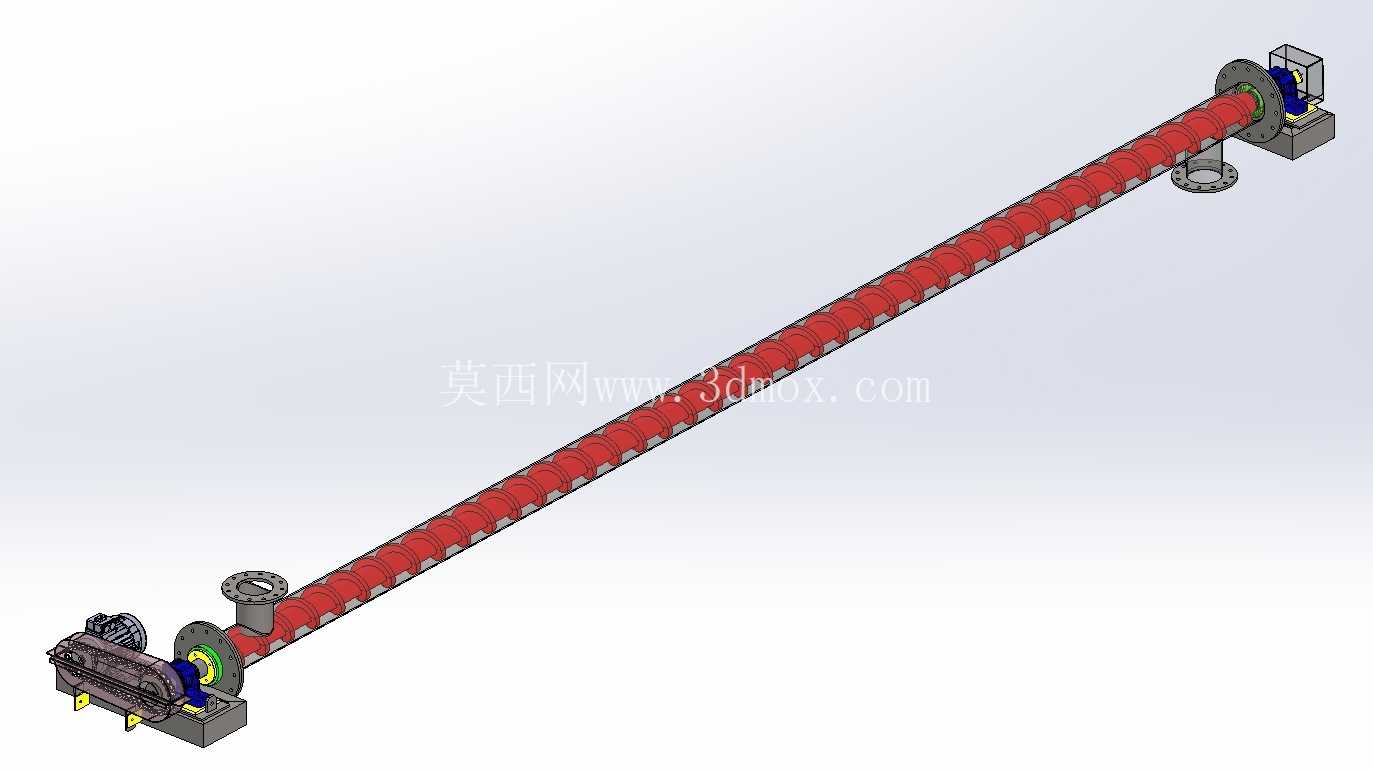

　　先从安装边界来看，设备整体采用两端轴承座支撑的结构，进料端设置了顶部法兰接口，可直接对接料仓出料口或者上游设备的卸料溜管，出料端配套驱动单元，端座下方预留了安装地脚的螺栓孔位，整体安装时不需要额外搭建复杂的钢架支撑，只要保证两端座体的同轴度误差控制在1.5mm以内，就能避免螺旋叶片刮蹭管壁的问题。150mm的管径决定了它的输送通量适配每小时2-8立方的散料输送，针对堆积密度在0.5-1.2t/m³的粉状、小颗粒物料都能适配，比如面粉、水泥生料、塑料粒子、粮食碎屑这类流动性中等的物料，不会出现卡料或者返料的问题。

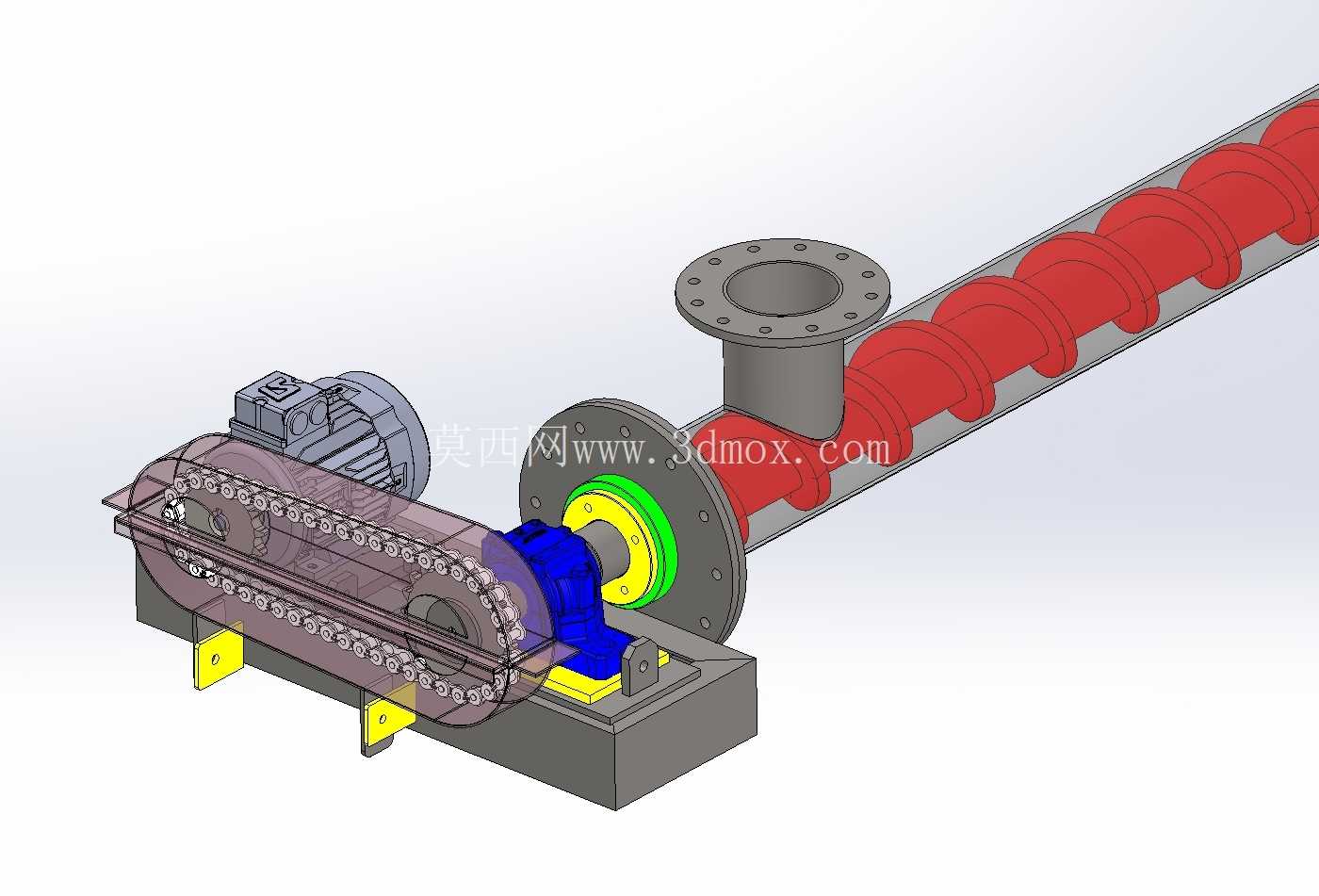

　　结构设计上，螺旋叶片采用等螺距的连续满面式结构，叶片和中心轴之间采用满焊连接，焊后做整体动平衡校正，避免长轴转动时出现径向跳动。两端的端座里配置了带密封的深沟球轴承，外侧加装防尘毡圈，防止细粉料进入轴承座造成磨损，驱动端的电机和减速机采用直连安装，通过联轴器和螺旋主轴连接，传动效率比皮带传动更高，也减少了日常维护时调整皮带张紧度的工作量。管体采用无缝钢管卷制后焊接法兰，两端和端座通过螺栓连接，日常检修时只要拆开两端法兰，就能把整个螺旋轴从管体里抽出来，清理内部残留物料或者更换磨损的叶片，不需要完全拆解整条输送线。

　　实际使用场景里，这类设备经常用在配料秤的上游给料环节，因为管式结构完全封闭，输送过程中不会出现物料撒漏，也能避免外界杂质混入物料里，对于食品、医药类对物料洁净度有要求的场景，还可以在管体内壁做抛光处理，减少物料挂壁残留。6米的长度刚好适配大多数车间里设备之间的水平转运距离，如果是有一定倾斜角度的安装场景，只要倾斜角度不超过15度，输送效率不会出现明显下降，要是角度再大，就需要调整螺距或者加装防回料的挡片，但这套结构本身的设计是针对水平或者微倾斜工况做的，选型时需要注意安装角度的边界。

　　从建模的细节来看，这套结构把所有安装配合面都做了公差预留，比如法兰连接的螺栓孔位置、轴承座和端座的配合止口、电机减速机的安装定位面，都按照实际机械加工的公差要求做了偏移，在做虚拟装配的时候不会出现干涉问题。螺旋叶片的建模采用螺旋扫描加实体加厚的方式，叶片厚度按照实际使用的6mm锰钢板设置，边缘做了小倒角处理，避免焊接时出现应力集中，中心轴采用直径42mm的无缝钢管，两端焊接轴头，轴头和轴承配合的位置做了磨削加工的余量预留，和实际加工工艺完全对应。

　　很多刚接触输送设备设计的工程师容易忽略端座密封的结构，这套设计里在端座和管体连接的位置加了橡胶密封垫，轴伸出端除了毡圈密封还加了一道骨架油封，对于流动性特别好的超细粉料，也能避免粉料从轴端漏出，减少车间的清理工作量。另外进料口的位置设置在距离端座300mm的位置，避开了端座的轴承位置，防止物料直接挤压轴承密封，出料口在驱动端端座的下方，开口尺寸和管径匹配，保证物料输送到端部时能顺利排出，不会在端座位置积料。

　　在设备选型匹配的时候，要注意根据物料的磨琢性调整叶片的材质，如果是输送石英砂、矿粉这类磨琢性强的物料，叶片需要更换为耐磨合金材质或者在叶片边缘堆焊耐磨层，而输送粮食、塑料粒子这类无磨琢性的物料，普通Q235钢板的叶片就能满足长期使用需求。驱动电机的功率选型是按照6米长度、最大输送通量来配置的，日常使用时如果输送距离更短或者物料流动性更好，也可以适当降低电机功率，但建模时保留了标准的驱动安装接口，方便后续根据实际工况更换不同功率的驱动单元。
