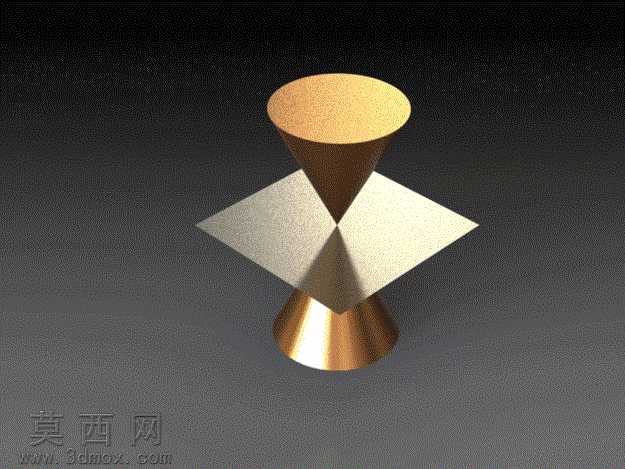

本模型为立体几何教学用途的对顶圆锥截切演示结构,采用三维参数化建模方式完成整体构建,建模过程中首先以空间坐标系原点为公共顶点,分别沿Z轴正负方向绘制两个高度、底面直径完全相等的正圆锥,两个圆锥共轴且顶点完全重合,形成上下对称的对顶圆锥结构;随后以XY坐标平面为基准创建无限大平面实体,使平面恰好经过两个圆锥的公共顶点,完整呈现平面与对顶圆锥相交的几何状态。建模阶段严格遵循正圆锥的几何定义,所有母线长度、锥角参数保持统一,平面与圆锥的相交位置经过精准校准,确保截交线的几何形态完全符合数学定义,无参数偏差。材质与渲染环节,对顶圆锥部分采用抛光黄铜金属材质,调整金属度、粗糙度参数模拟真实金属的高光反射效果,表面添加细微的金属颗粒纹理提升质感真实度;截切平面采用磨砂铝合金材质,设置较低的反射率与适中的粗糙度,与圆锥的亮面金属形成视觉区分,同时平面表面添加微弱的法线纹理模拟金属板材的细微肌理。渲染阶段采用三点布光方案,主光源从斜上方45度投射,突出圆锥曲面的光影过渡效果,辅助光源补充暗部细节避免死黑,环境光采用HDRI环境贴图模拟真实工作室光照环境,最终渲染图清晰呈现圆锥与平面的空间位置关系,以及平面截切对顶圆锥所形成的几何形态,可直观展示圆锥截交线的形成原理,帮助学习者理解立体几何中平面与回转体相交的相关知识点,模型结构简洁严谨,几何参数准确,完全贴合数学教学演示的使用需求。
