法兰式机械连接构件铸造结构设计

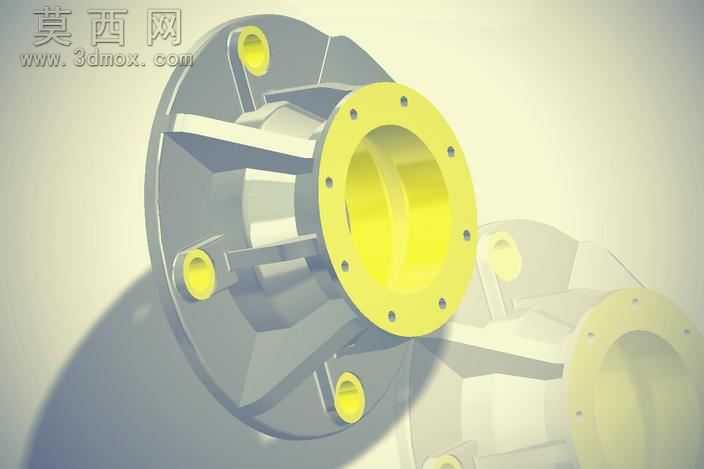

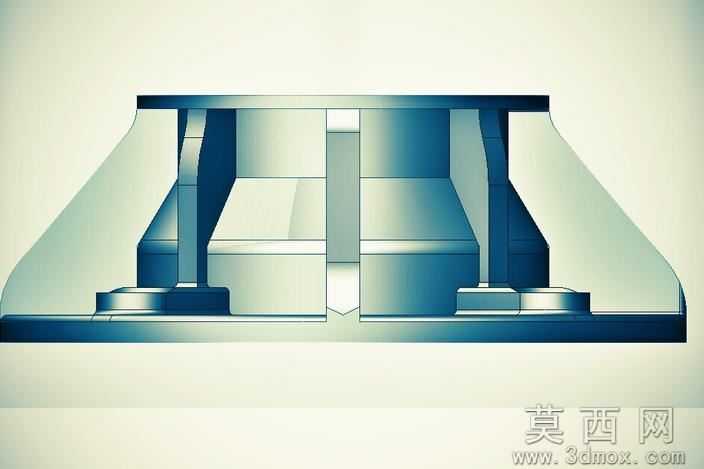

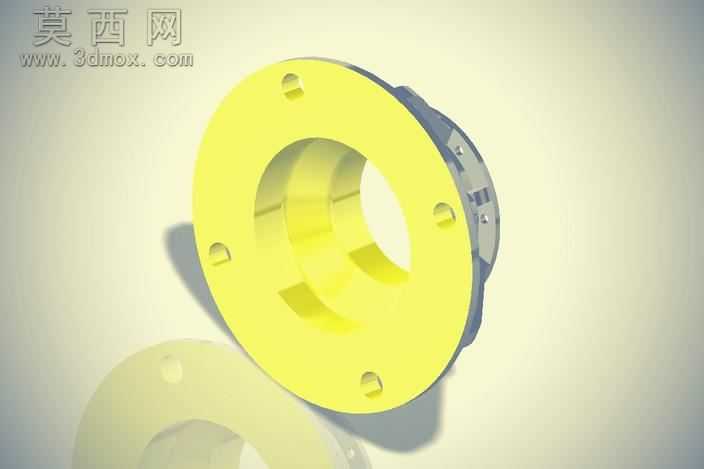

本作品为法兰式机械连接铸造构件的三维设计成果，建模阶段依托参数化三维设计环境完成全结构搭建，首先以回转体基础特征为核心，通过草绘截面旋转生成构件的主体筒身结构，精准控制筒壁厚度与整体轴向尺寸，保证主体结构的力学承载基础。针对端部的法兰连接盘，采用环形阵列特征完成周向均匀分布的螺栓通孔设计，严格匹配通用法兰的孔位间距与孔径参数，确保构件可实现标准规格的对接装配，法兰盘与筒身的过渡区域采用圆角过渡特征处理，避免应力集中问题，提升铸件的结构强度。构件侧面设置的径向凸台接口，通过拉伸与切除特征完成内孔与安装面的设计，凸台与主体的连接位置同样做平滑过渡处理，适配铸造工艺的拔模与成型需求，减少铸造过程中出现冷隔、缩孔的风险。材质设计阶段针对铸造件的应用场景，为模型赋予铸钢材质表现，主体非加工面呈现哑光铸铁的深灰质感，加工配合面即法兰端面、凸台安装面、内孔壁面赋予亮黄色的机加工面标识材质，通过材质区分清晰展现零件的加工区域与非加工区域，还原实际铸件的表面处理状态。渲染阶段采用柔和的工业产品布光方案，通过主光源突出构件的轮廓结构与材质质感，辅助光源补光消除结构死角的暗部阴影，清晰展现法兰盘的孔位分布、筒身的加强筋结构、侧凸台的位置关系，所有加强筋采用薄壁拉伸特征生成，筋板厚度均匀，连接主体筒身与法兰盘，进一步提升构件的整体刚性，符合铸造零件的结构设计规范。设计过程中充分考虑铸造工艺的成型特性，所有壁厚保持均匀一致，避免出现壁厚突变导致的铸造缺陷，转角位置均设置符合铸造要求的工艺圆角，拔模角度适配砂型铸造的起模需求，既保证零件的装配连接功能，也兼顾了实际生产的工艺可行性，可直接用于铸造工艺的模具设计参考，也可用于机械装配场景的虚拟装配验证，帮助设计人员提前排查装配干涉问题，优化零件的结构细节。
