嵌入式数显温控面板三维建模作品

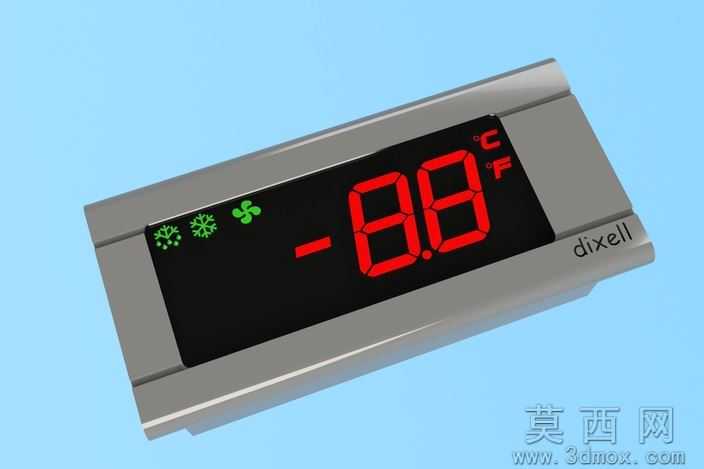

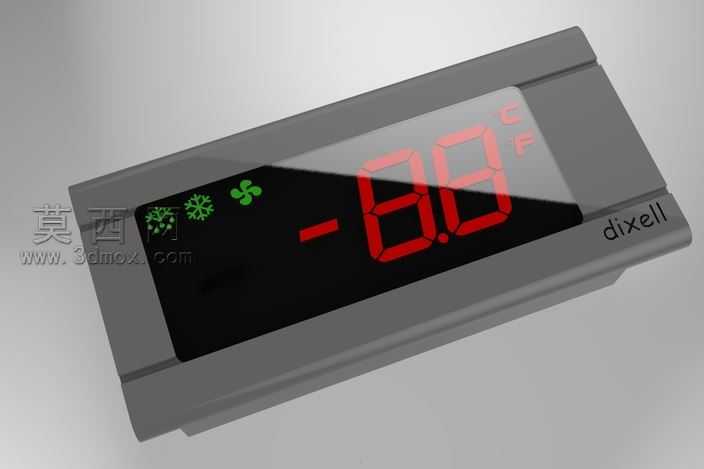

本次建模对象为嵌入式安装的数显温控显示面板，整体采用长方体嵌入式壳体结构设计，建模前期先对实物进行尺寸比例测绘，确定壳体长宽高的基准比例，以及正面显示区域、操作标识区的布局位置。建模过程中先通过基础拉伸命令构建壳体的主体轮廓，对壳体边缘做统一的圆角过渡处理，还原实物注塑外壳的圆润边角特征，避免尖锐直角带来的生硬感。正面显示区域单独拆分建模，区分深色半透明显示盖板与灰色壳体的材质边界，显示盖板部分设置轻微的内凹结构，还原实物面板的装配层级。显示区域内的数字段码采用独立的曲面拉伸构建，还原红色LED数码管的立体段码结构，同时对面板上的功能标识图标，包括制冷、送风、温度单位标识等，采用贴图结合轻微浮雕的处理方式，还原丝印标识的质感。壳体侧面的品牌标识区域做浅凹槽处理，模拟实物的激光雕刻标识效果。材质渲染阶段，壳体主体采用哑光深灰色ABS塑料材质，调整粗糙度参数还原注塑外壳的细腻磨砂质感，避免过高反光带来的塑料廉价感；显示盖板采用半透黑色PC材质，设置合适的透光率与轻微反光属性，模拟实物显示窗的滤光效果；数码管部分设置自发光材质，调整发光强度与红色色值，还原LED点亮时的通透发光效果，同时在显示盖板下方添加微弱的漫反射光影，模拟光线透过盖板的自然散射效果。结构设计上还原了嵌入式面板的安装卡扣预留位，在壳体背部边缘做薄边处理，匹配嵌入式安装的卡槽结构，整体模型的装配层级清晰，壳体、显示窗、数码管、标识层分别为独立组件，可单独拆分用于结构验证或渲染调整。建模过程中严格遵循实物的比例关系，对面板的倾斜显示视角做了结构校验，确保不同角度观察时数码管的显示透视效果符合实物的视觉特征，渲染阶段采用柔和的侧上方主光源，搭配底部补光弱化阴影，突出面板的材质层次与数码显示的视觉重点，整体效果还原商用温控面板的工业质感，可用于产品展示、结构参考等场景。
