单电池燃料电池电解器堆栈结构设计

　　在分布式氢能发电、小型备用电源、便携供电设备以及实验室电解水制氢测试场景中，单电池级别的燃料电池与电解器堆栈是验证电化学反应原理、测试核心部件性能的基础单元，不同于大功率多节电堆的集成结构，单电池堆栈的设计更侧重核心反应界面的装配精度、流体分配均匀性以及密封可靠性，是电堆产品从材料测试到模组放大过程中不可或缺的基础结构载体。从实际功能来看，该结构同时覆盖燃料电池放电与电解池制氢两种工作模式的硬件承载需求：当处于燃料电池工况时，氢气与氧化介质分别通过两侧流道进入反应区域，在膜电极组件表面发生电化学反应输出电能；当切换为电解器工况时，通入纯水后施加外部电压，即可在阴极、阳极分别产出氢气与氧气，实现可逆的电化学反应过程，这种双工况兼容的结构设计，可大幅降低实验室测试阶段的硬件投入成本，也能为可逆燃料电池的产品化开发提供基础测试载体。

　　设计过程中首先要考虑的是流体分配的均匀性，每一层极板的流道结构采用平行直流道配合进出口导流缓冲区的设计，避免反应介质在流场边角区域出现流动死区，保证整个膜电极表面的反应速率一致，防止局部缺气或干区导致的性能衰减；其次是密封结构的层级匹配，不同功能层之间采用耐温耐腐的弹性密封件，密封槽的深度、宽度根据密封材料的压缩率精准计算，装配后密封件的压缩量控制在合理区间，既保证气体、液体介质无泄漏，又不会因压缩量过大导致膜电极或极板产生不可逆变形。

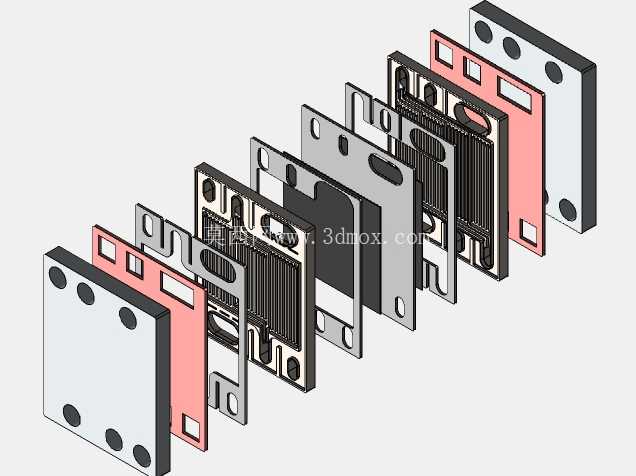

　　从结构分层来看，整个堆栈从端板开始依次集流板、双极板、膜电极组件、密封垫片等多层结构堆叠而成，两侧端板采用带安装孔的刚性板材设计，可通过螺栓贯穿锁紧提供均匀的装配压紧力，端板上的介质进出口位置做了沉孔与密封面设计，可直接对接外部管路接头，无需额外加装转接块。安装边界方面，整个堆栈的外形为规整的矩形结构，所有层板的安装定位孔位置完全同轴，装配时可通过定位销实现快速对位，避免层板错位导致的流道不对中、密封面压偏问题；端板上的锁紧孔均匀分布在结构四周，拧紧螺栓时采用对角分步拧紧的工艺即可保证各区域压紧力一致，无需专用的高精度装配工装，适合实验室快速拆装更换膜电极、双极板等测试样件。

　　结构中的双极板同时承担介质导流、电子传导、热量导出的多重作用，极板上的开孔除了反应介质流道，还设置了专门的冷却介质通道，可在大电流密度工作时通入冷却介质维持电堆工作温度稳定，避免局部过热导致的膜材料损坏；集流板采用高导电率的金属材质，表面做了防腐镀层处理，既降低接触电阻提升反应效率，也能适应电解工况下的弱腐蚀环境，延长结构的使用寿命。在实际测试场景中，该单电池堆栈可直接搭配电子负载、电解电源、气体供给系统以及温控系统组成完整的测试台架，快速完成不同膜电极材料、不同双极板流道结构、不同密封方案的性能验证，获取极化曲线、阻抗谱、耐久性等核心参数，为多节电堆的集成设计提供准确的基础数据支撑；在小型便携电源应用场景中，该结构可直接作为独立发电单元使用，搭配储氢瓶与控制电路即可为小型电子设备、户外作业装备提供稳定的直流供电，结构紧凑拆装方便，可根据实际功率需求灵活调整极板的有效反应面积。
