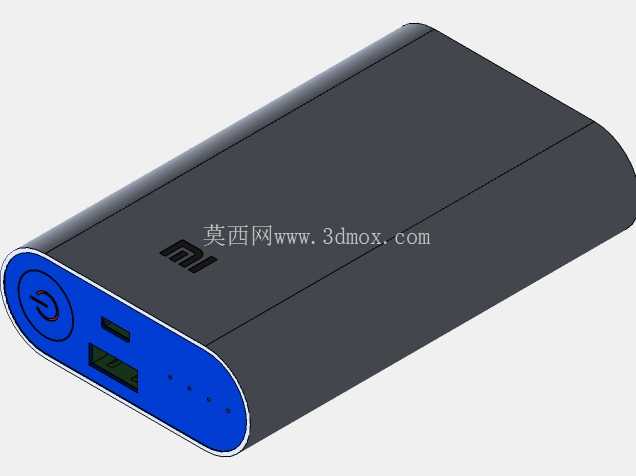

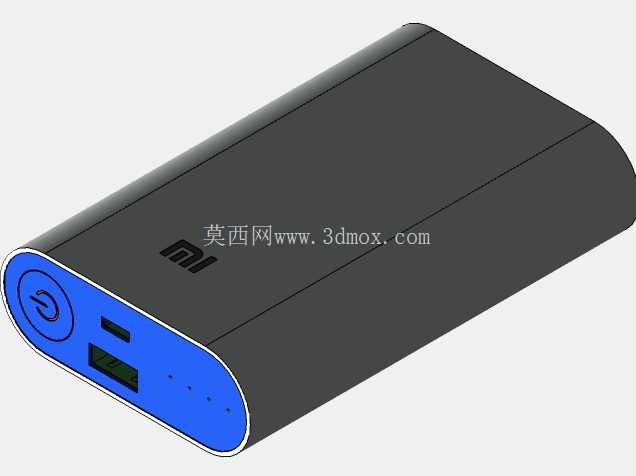

金属外壳便携移动电源外观结构设计

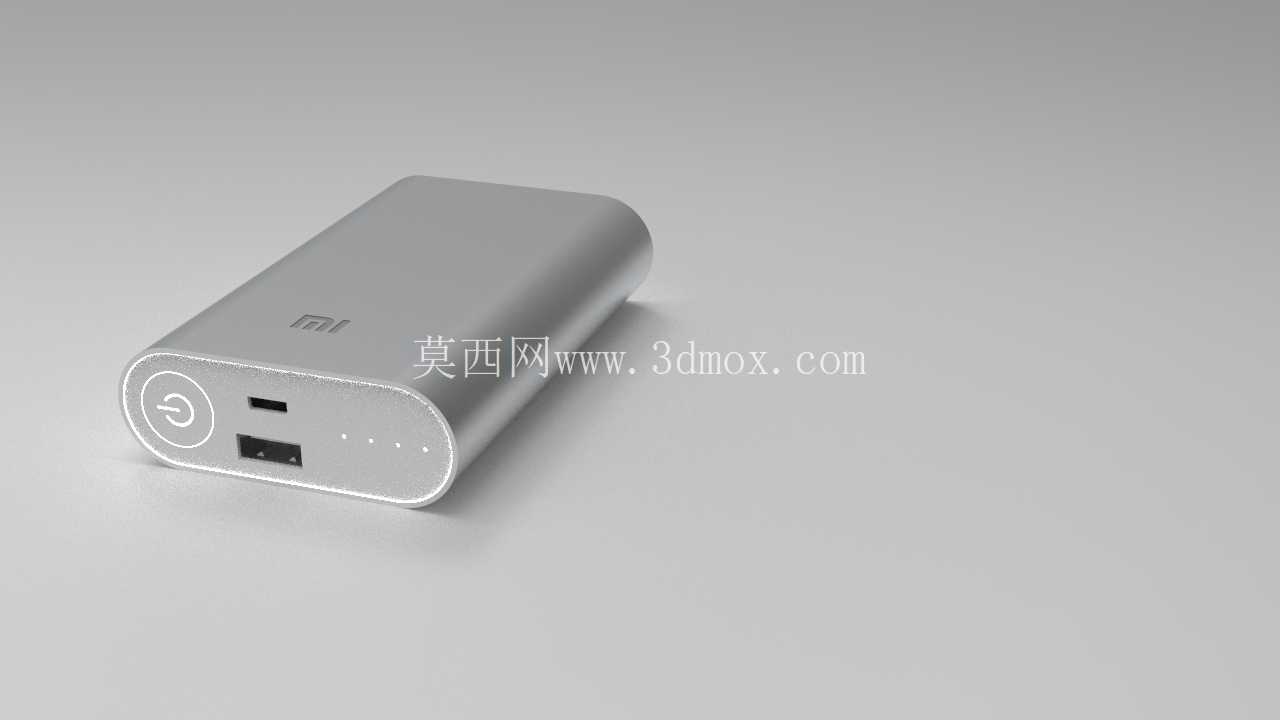

　　这款便携充电设备的结构设计，首先围绕户外作业、差旅通勤、临时外勤等多场景的便携供电需求展开，在做三维结构排布时，最先敲定的是一体化铝合金拉伸壳体的方案，这类壳体加工工序少，成型后结构强度高，表面阳极氧化处理后耐刮耐磨，日常放在工具包、通勤包内和钥匙、工具等硬物摩擦也不容易留下明显划痕，同时金属壳体本身可以充当内部电芯与电路的散热载体，大电流输出时的热量可以通过壳体均匀散出，避免局部积热导致电路保护触发。

　　接口端的结构设计做了下沉式的端盖封边，端盖采用PC阻燃材质注塑成型，和金属壳体之间做了0.15mm的过盈配合公差，装配时通过工装压入后再点胶密封，既可以保证壳体拼接处的缝隙均匀，也能提升整体的抗摔性能，从1.2米高度自由跌落至水泥地面时，端盖不会出现松脱、壳体变形的问题。端面上排布了两个USB-A输出接口，接口位置距离端盖边缘预留了3mm的安全距离，避免插接头时受力过大导致接口焊盘脱落，同时在接口旁设置了圆形的电源按键，按键做了同心圆防滑纹理，按压行程控制在0.8mm，触发力度设置在1.8N，既不会因为包内挤压误触发，也能保证按压时的清晰反馈。

　　内部结构的排布上，将锂电芯沿壳体长度方向平铺放置，电芯和金属壳体内壁之间预留了0.5mm的间隙，填充青稞纸做绝缘防护，避免电芯外皮被壳体毛刺划伤造成短路风险。升压保护板布置在接口端的内侧，板上的MOS管、电感等发热元件直接贴合在金属壳体的内端面，通过导热硅胶垫传递热量，大电流输出时的温升可以控制在18K以内，符合消费类电子的安全温升要求。保护电路集成了过充、过放、过流、短路四重保护，输出电压稳定在5V±0.15V，输出电流最大支持2.1A，可以满足手机、蓝牙耳机、便携数码设备的充电需求。

　　外形尺寸的设定上，整体长度控制在100mm以内，宽度和厚度都控制在30mm左右，单手握持时的贴合度较好，放在牛仔裤口袋、工装上衣口袋内都不会有明显的异物感。壳体的边角做了R3的圆角过渡，没有尖锐的棱角，日常携带时不会刮蹭衣物或者包内的其他物品。端面上的MI标识采用激光镭雕工艺加工，标识深度控制在0.05mm，不会因为长期摩擦出现标识脱落的问题。

　　在做三维建模的过程中，所有的配合公差都按照消费类电子产品的装配标准设定，壳体的拔模斜度设置为1.5度，满足铝合金拉伸成型的工艺要求，端盖的注塑拔模斜度设置为1度，保证注塑成型后可以顺利脱模，不会出现粘模、表面拉伤的问题。接口的开孔位置公差控制在±0.05mm，保证公头插入时的顺畅度，不会出现插接过紧或者松动的问题。按键和开孔之间的单边间隙控制在0.1mm，既不会出现按键卡滞，也不会有明显的缝隙影响外观质感。

　　从实际使用的角度出发，这类便携充电设备的设计核心是在有限的体积内容纳足够容量的电芯，同时保证结构强度和使用安全性，金属壳体的方案相比塑料壳体，在相同壁厚的情况下结构强度提升40%以上，同时散热性能更好，适合在高温户外环境下使用，不会因为环境温度过高导致电路过热保护。端盖的密封设计也可以抵御日常使用中的泼溅，少量雨水、饮品泼洒在设备表面时，不会轻易渗入内部造成电路损坏。整体结构没有多余的装饰件，所有的外观特征都服务于功能需求，加工工序简单，量产时的装配效率高，适合大规模批量生产。
