单晶硅光伏组件结构设计方案

　　这款光伏组件的结构设计，首先要匹配分布式光伏与集中式电站两类核心应用场景的安装需求，不管是工商业厂房屋顶的平铺架设、山地光伏电站的倾角固定安装，还是户用光伏的支架挂载，都要兼顾结构强度与安装兼容性。从实际用途来看，该组件核心是通过表面的晶硅电池片将太阳辐射能直接转化为直流电能，可独立作为离网发电系统的核心发电单元，也可多块串接后接入并网逆变器，组成并网光伏发电系统，为负载提供清洁电力供给。

　　在功能特性设计上，组件表层采用高透光低铁钢化玻璃覆盖，透光率控制在91%以上，同时具备抗冰雹冲击、耐紫外线老化的能力，可适应户外长期暴晒、温差剧变的复杂工况；中间层的EVA胶膜采用交联固化工艺，将电池片、玻璃与背板紧密粘合，避免水汽渗入导致电池片氧化衰减；背部的TPT背板具备良好的绝缘性与耐候性，可阻隔背部水汽与机械划伤；外围的铝合金边框做了阳极氧化处理，既提升整体结构抗风载、雪载的能力，也预留了标准安装孔位，适配市面上主流的光伏支架固定规格。

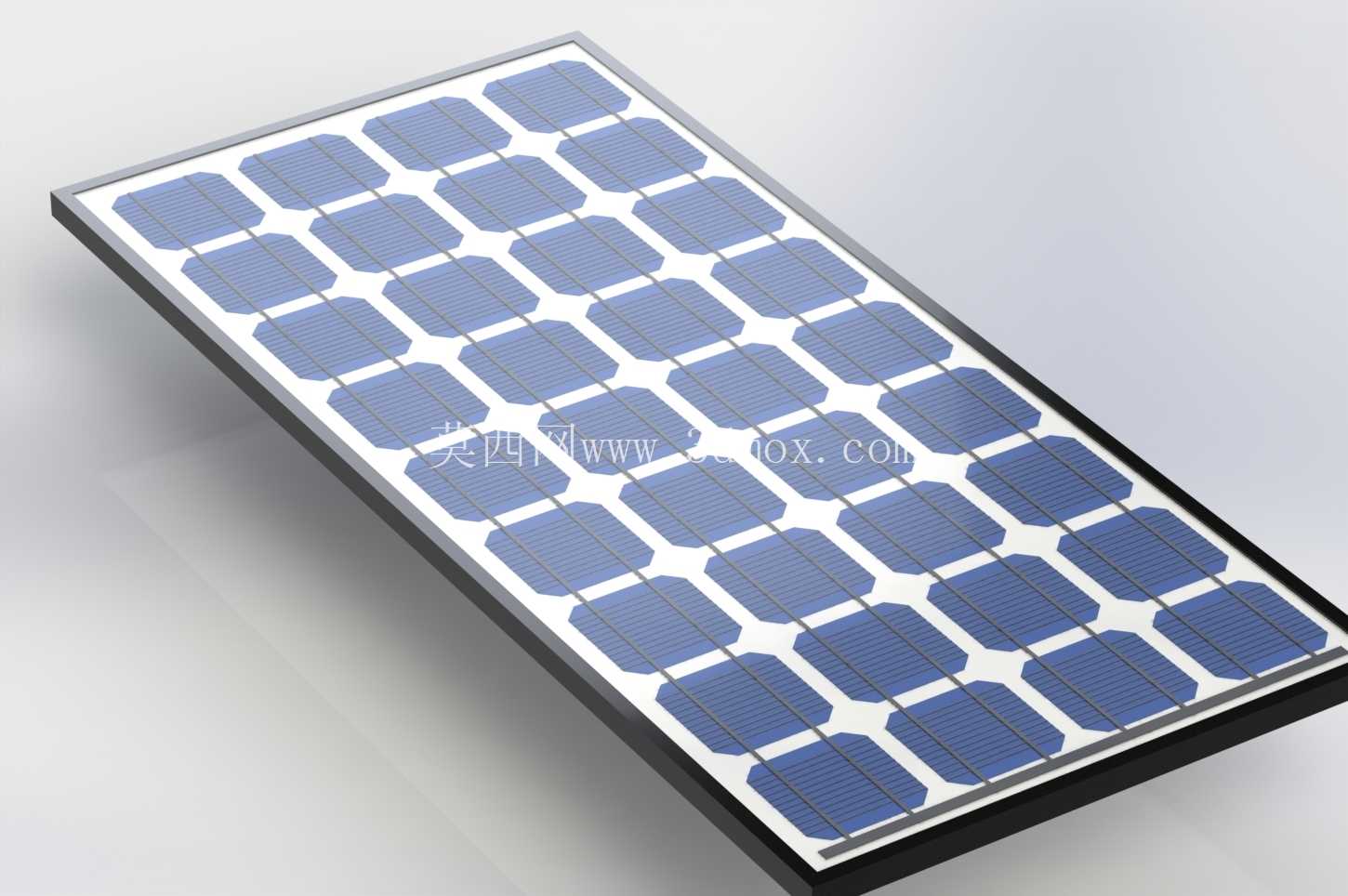

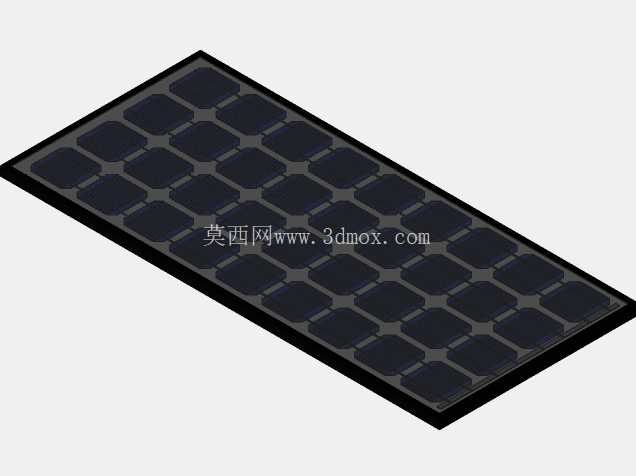

　　设计思路上，首先确定电池片的排布逻辑，采用6*10的排布方式，单块组件的电池片间距控制在2mm，既避免片间接触导致的短路风险，也最大化利用组件内部的有效受光面积；电池片之间的互联条采用镀锡铜带，降低串联电阻带来的功率损耗，汇流条的走线位置避开组件受光核心区域，减少无效遮光。边框的角部连接采用角码铆接加密封胶填充的结构，相比传统拼接结构，抗扭曲强度提升30%以上，可承受2400Pa的风载荷与5400Pa的雪载荷，满足大部分地区的户外安装强度要求。接线盒设置在组件背部居中位置，内置旁路二极管，当局部电池片被遮挡出现热斑效应时，二极管可自动导通旁路，避免整块组件失效甚至烧毁，同时接线盒的防护等级达到IP67，可适应暴雨、扬尘等恶劣户外环境。

　　外形尺寸与安装边界方面，组件整体长宽尺寸按照主流60片型晶硅组件的通用规格设计，厚度控制在35mm，单块重量控制在18kg左右，方便单人搬运与现场安装；边框上预留的安装孔位间距符合行业通用标准，可适配压块固定、螺栓固定两种主流安装方式，安装时组件与支架的连接点需保证每边不少于2个固定点，固定扭矩控制在12-16N·m，避免扭矩过大导致边框变形或者扭矩不足导致组件松动。组件的线缆引出长度预留1m，采用耐候性PV1-F光伏专用线缆，可直接与相邻组件的线缆对接，减少现场接线的额外耗材需求。

　　在细节结构处理上，玻璃表层做了减反射镀膜处理，降低光线反射率，提升弱光环境下的发电效率；电池片的栅线设计采用多主栅结构，减少栅线遮光面积的同时降低电流传输损耗；边框的排水槽设计可及时排走组件表面积存的雨水与灰尘，减少积灰对发电效率的影响，同时避免冬季积水结冰导致的边框胀裂问题。整个组件的结构设计完全围绕户外长期使用的可靠性展开，所有材料选型都匹配25年以上的使用寿命要求，结构公差控制在±0.5mm以内，保证批量生产时的组件一致性，避免因尺寸偏差导致的安装适配问题。
