齿式挠性联轴器结构三维设计

　　在各类工业传动系统的轴系布局中，挠性齿式联轴器是补偿两轴间相对偏移、缓冲传动冲击的核心联接部件，广泛应用于泵组驱动、输送机传动、机床主轴联接、中小型动力输出单元等场景，能够在存在径向、角向以及轴向安装偏差的工况下，稳定传递额定扭矩，避免轴系因安装对中误差产生额外的附加载荷，延长轴承、密封件等配套易损件的使用寿命。这类联轴器的核心功能是在主动轴与从动轴之间建立刚性可补偿的传动联接，区别于刚性联轴器完全无偏移补偿能力的特性，齿式结构通过周向均布的啮合齿面传递扭矩，同时依靠齿侧的合理间隙容纳两轴间的相对位移，不需要在安装阶段追求极高的对中精度，能够降低现场装配的调试难度，适配多数通用工业设备的安装公差要求。

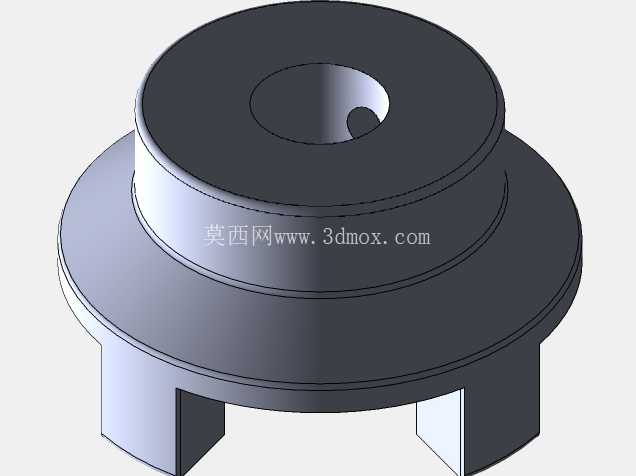

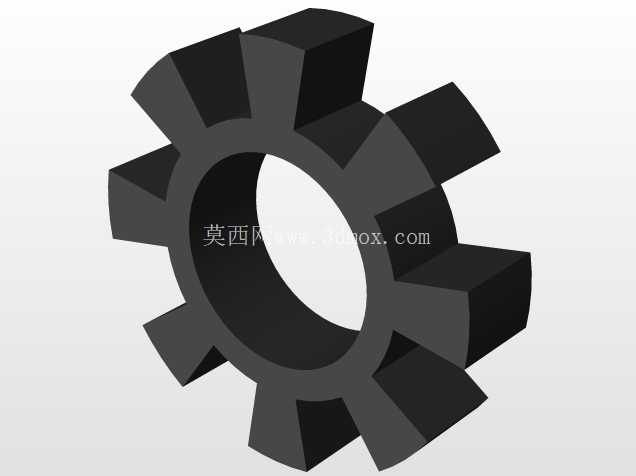

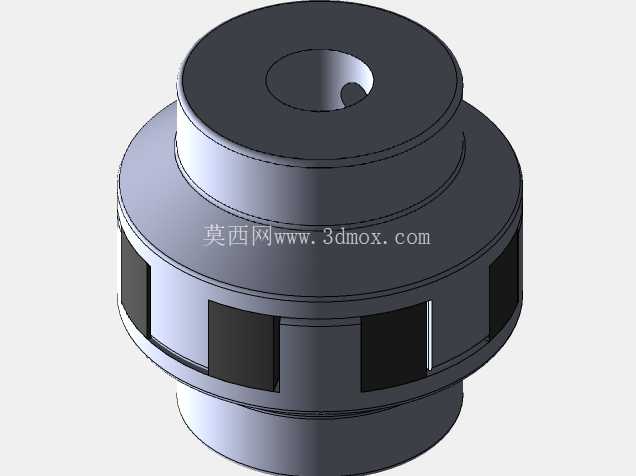

　　从结构设计逻辑来看，该款联轴器采用对称式的两半毂体加中间弹性嵌块的布局，两个毂体分别通过轴孔与主动、从动轴配合，轴孔设计为通孔结构，可根据实际轴径需求加工对应尺寸的键槽，实现周向固定传递扭矩；毂体外缘周向加工出均匀分布的矩形齿槽，与中间弹性块的凸齿形成嵌合配合，这种结构相比传统的金属齿面啮合联轴器，能够通过弹性块的形变吸收部分传动过程中的振动冲击，同时避免金属齿面直接接触产生的磨损与噪音，适合中低转速、中等扭矩的传动场景。在外形尺寸与安装边界的考量上，该联轴器整体为回转体结构，最大外径位于毂体带齿槽的中段位置，轴向总长度根据额定扭矩的传递需求匹配对应规格，安装时需要预留的径向空间以最大外径为基准，留出不小于5mm的周边间隙避免与周边护罩、机架产生干涉；轴向安装空间需要覆盖两半毂体的总长度，同时预留轴端伸入毂体的配合长度，轴孔与轴的配合公差推荐采用H7/k6的过渡配合，既保证装配时的便利性，又能避免运转过程中轴与毂孔之间产生相对滑动。

　　设计过程中需要重点关注齿槽的分布精度，周向齿槽的等分度误差直接影响传动过程中的受力均匀性，如果等分偏差过大，会出现个别齿受力过载的情况，加速弹性块的磨损甚至出现断齿故障；齿槽的深度与宽度需要与弹性块的凸齿尺寸匹配，预留合理的配合间隙，间隙过小会导致偏移补偿能力下降，间隙过大则会在传动正反转切换时产生明显的回差，影响传动精度。毂体的台阶结构设计一方面是为了减轻整体重量，在保证结构强度的前提下削减非受力区域的材料厚度，另一方面台阶端面可以作为轴向定位的基准面，安装时可以靠贴轴肩或者轴用挡圈实现联轴器的轴向固定，避免运转过程中出现轴向窜动。

　　针对现场使用的常见工况，这类联轴器不需要额外的润滑维护，相比需要定期加注润滑脂的金属齿式联轴器，维护成本更低，弹性块出现磨损后可以直接拆卸更换，不需要整体更换两半毂体，降低了后期的运维成本。在选型适配时，需要根据传递的额定扭矩、轴径尺寸、最高工作转速以及两轴间的最大偏移量来匹配对应规格，确保联轴器的补偿能力能够覆盖实际安装产生的偏差范围，同时扭矩储备系数需要根据工况的冲击特性选取，平稳载荷工况取1.5-2倍的储备系数，存在冲击载荷的工况则需要提升至2.5-3倍，避免瞬时过载导致的联接失效。建模过程中对齿槽的轮廓做了等距偏移处理，保证每个齿槽的侧壁平行度符合加工要求，轴孔的中心与毂体外圆的同轴度公差控制在0.02mm以内，避免运转时出现不平衡量引发的振动；两端的轴孔入口处做了倒角处理，方便装配时轴的导入，同时去除锐边避免安装时划伤操作人员。
