X轴传动用滚珠丝杠副结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:929178
  • X轴传动用滚珠丝杠副结构设计

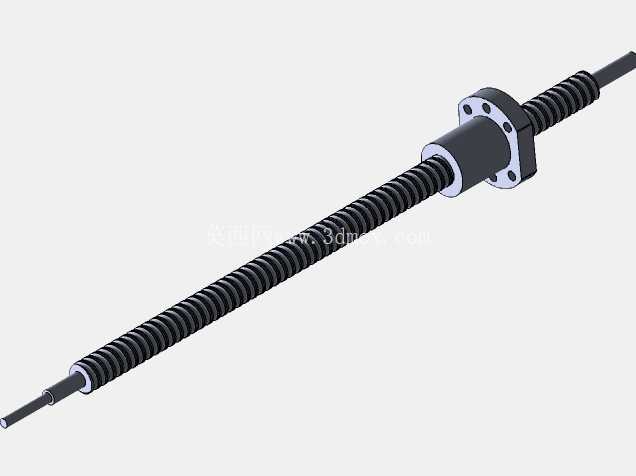

  在数控加工设备、精密检测平台、自动化点胶工位这类需要精准直线位移输出的场景里,X轴作为水平方向的核心进给轴,其传动部件的刚性、回程间隙、运行顺滑度直接决定了整台设备的定位精度与重复定位误差,这款滚珠丝杠组件正是针对这类水平传动工况做的适配化结构设计。从结构组成来看,整套组件包含轧制螺纹丝杠本体、带循环滚珠通道的法兰螺母、两端的轴颈安装位,没有额外冗余的防护结构预留,适配开放式安装或者后续自行加装伸缩防尘罩的使用需求。设计过程中优先考虑了螺母的安装兼容性,法兰端采用标准的六孔均布安装孔位,孔位间距与市面上常规同规格丝杠螺母的安装尺寸保持一致,不需要额外做转接板就可以直接固定在移动滑台的安装面上,降低设备改造成本。

  丝杠的螺纹滚道采用圆弧截面设计,和滚珠的接触角控制在45度,既可以承受水平进给时的轴向载荷,也能承担滑台移动过程中带来的少量径向倾覆力矩,避免滚道局部应力集中导致的早期磨损。两端的轴颈做了阶梯轴设计,靠近螺纹段的位置预留了轴承安装位,可以适配角接触球轴承或者深沟球轴承的组合安装,轴端的细径段可以用来安装联轴器,和伺服电机、步进电机的输出轴直连,也可以加装同步轮做减速传动,适配不同的驱动安装空间。从安装边界来看,丝杠的有效行程覆盖常规中小型设备X轴的常用行程范围,螺母的法兰外径控制在合理区间,不会和设备上的线托、传感器支架、行程限位块产生运动干涉,丝杠的总长度预留了两端轴承座的安装空间,不需要二次加工轴端就可以直接完成装配。

  实际使用中,这套丝杠组件的滚珠循环结构可以把滑动摩擦转化为滚动摩擦,相比传统的滑动丝杠,传动效率提升明显,驱动电机的负载扭矩可以降低三分之一左右,长时间运行下的温升也更小,适合连续往复运动的自动化生产工位。设计时特意控制了螺母的整体长度,在保证滚珠有效循环圈数的前提下,尽可能缩短螺母的轴向尺寸,让滑台的整体安装结构更紧凑,对于安装空间受限的桌面型小型数控设备、3D打印设备、桌面点胶机这类产品来说,这个尺寸设计可以有效压缩设备的整体宽度。滚道的加工精度参考了通用传动级丝杠的公差要求,既可以满足普通自动化设备的定位需求,也不会因为过高的精度要求带来不必要的加工成本,适合批量设备的选型配套。

  在装配逻辑上,螺母和丝杠的预装间隙做了合理预紧,既可以消除回程间隙,保证反向传动时的定位精度,也不会因为预紧力过大导致运行阻力升高、磨损加快,预紧力的大小适配常规X轴滑台的负载重量,不需要用户在装配时额外调整螺母预紧。丝杠两端的中心孔做了标准的B型中心孔设计,加工时可以直接用顶尖装夹完成螺纹滚道的磨削加工,也方便后续设备维护时的丝杠拆装找正,不需要重新做同轴度校正。对于结构设计从业者来说,这套模型可以直接套用在中小型自动化设备的X轴传动结构设计中,只需要根据实际行程调整丝杠总长,不需要重新绘制螺母的安装孔位、轴颈的配合尺寸,能够大幅缩短结构设计的周期;对于设备选型人员来说,可以直观看到丝杠和螺母的配合结构、安装尺寸,快速判断是否适配现有设备的安装空间,避免选型时出现尺寸不匹配的问题。
