GAST旋片式气动马达结构设计

　　在工业气动驱动场景中，这类旋片式气动马达常被部署在存在防爆要求、高负载频繁启停的工位，比如化工生产线上的搅拌驱动、矿山井下的小型设备动力输出、包装机械的间歇旋转传动单元，相比电动驱动元件，它不会产生电火花，过载时只会自动降速或停转，不会出现烧损故障，负载解除后能立刻恢复额定转速，适配工况波动较大的连续作业场景。从结构设计逻辑来看，该马达采用偏心转子搭配径向滑动旋片的核心结构，转子偏心安装在气缸型腔内，旋片嵌在转子的径向槽内，通入压缩空气后，旋片在离心力与槽底气压的共同作用下贴紧气缸内壁，相邻旋片、转子外圆、气缸内壁、前后端盖共同围成密闭的可变容腔，随着转子转动，进气侧容腔逐渐扩大完成进气做功，排气侧容腔逐渐缩小将废气排出，持续输出旋转扭矩。

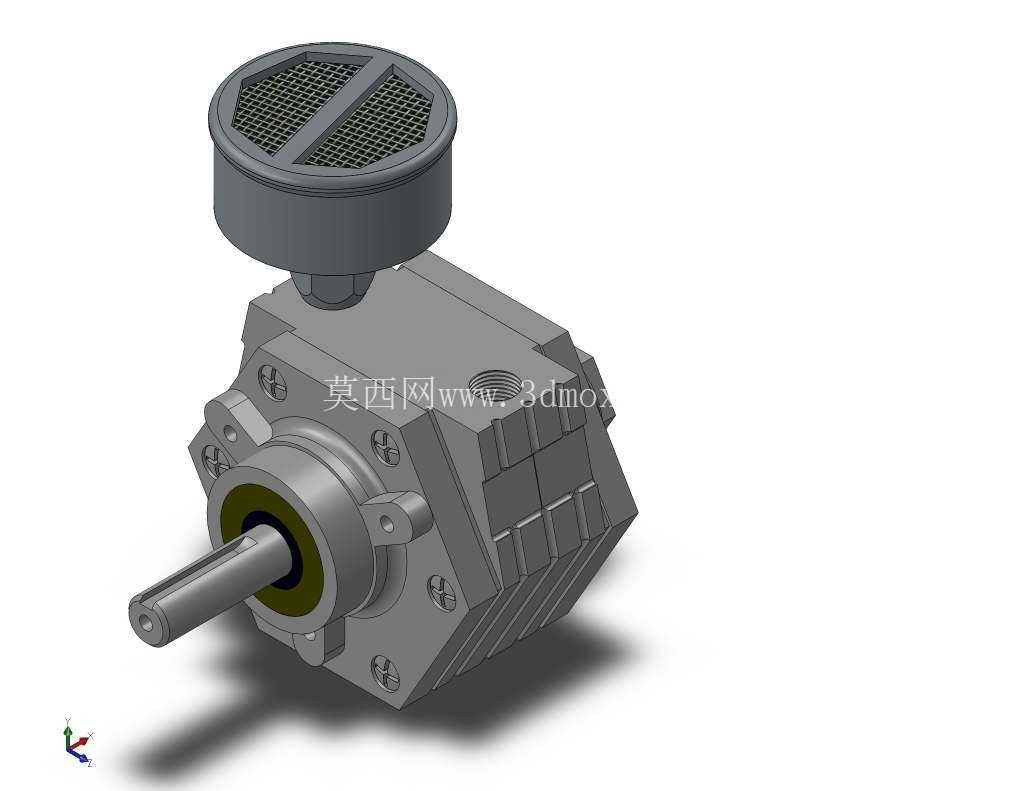

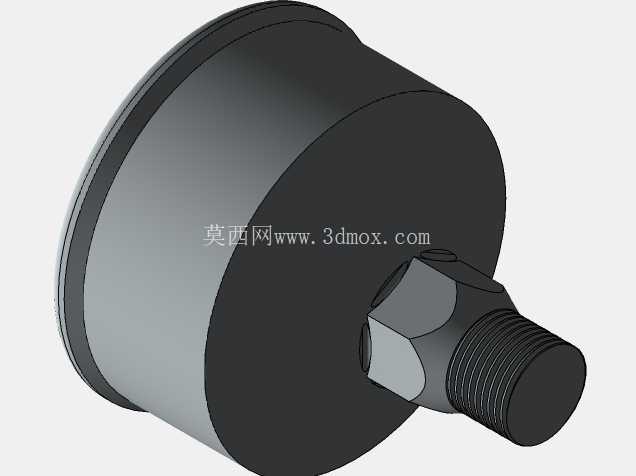

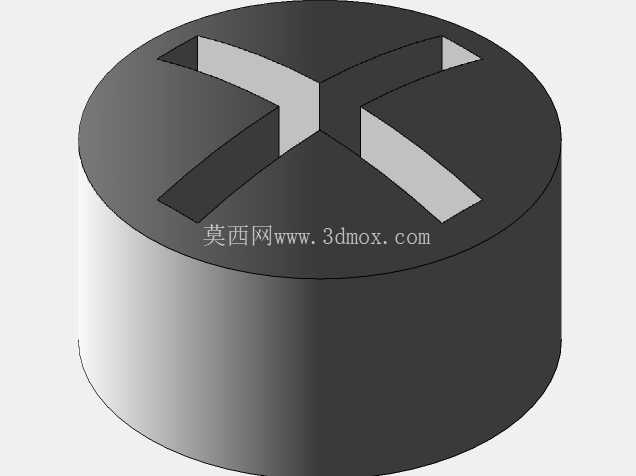

　　顶部的网罩结构是进气消音过滤组件，既可以过滤压缩空气中携带的大颗粒杂质，避免杂质进入型腔刮伤旋片与缸体内壁，也能降低排气阶段产生的气流噪音，适配车间噪音管控要求。输出轴采用单伸式圆柱轴设计，轴端预留有键槽安装位，可通过平键连接联轴器、带轮或者直接对接执行负载，轴伸根部设置有密封结构，防止腔体内的压缩空气从轴隙泄漏，同时阻挡外部粉尘进入马达内部。安装端的壳体上预留有多个螺栓安装孔，孔位采用对称分布设计，可适配卧式、立式等多种安装姿态，安装边界需要预留出进气接口的接管空间、顶部消音组件的维护拆卸空间，以及输出轴侧的负载连接操作空间，避免安装后出现维护干涉。

　　在实际选型适配时，需要匹配对应压力范围的压缩空气气源，气源前端需要配置三联件完成油水分离与压力调节，避免带水带油的压缩空气进入马达内部，造成旋片磨损加速、密封件老化失效。这类气动马达的转速可通过进气阀的开度进行无级调节，扭矩输出与供气压力正相关，在设计配套安装结构时，需要考虑马达启动瞬间的扭矩反冲，安装基座需要具备足够的刚性，避免启动时出现基座晃动影响传动精度。

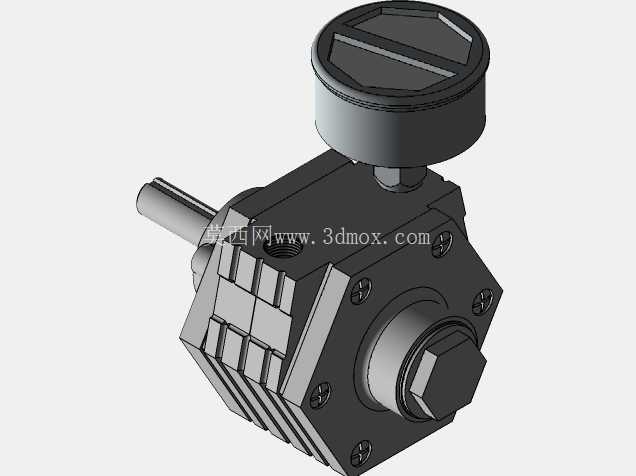

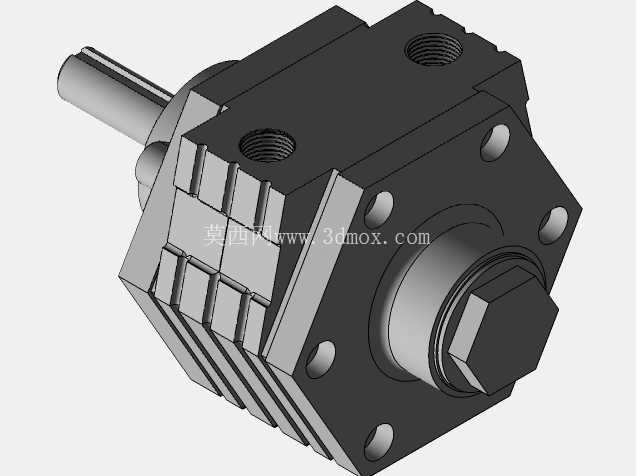

　　从建模细节来看，该模型完整还原了缸体外部的散热筋结构，这些散热筋可以增加壳体与空气的接触面积，在长时间连续运行时带走壳体表面的热量，避免腔体内温度过高导致旋片膨胀卡滞；前后端盖的连接螺栓位置、密封槽的尺寸都按照实际装配关系做了还原，可直接用于气动系统的布局干涉检查、安装工位的结构适配设计，也可作为气动驱动类课程的结构演示模型，帮助设计人员理解旋片式气动马达的工作原理与装配逻辑。在配套传动设计时，输出轴的同轴度公差需要控制在合理范围内，若对接负载的同轴度偏差过大，会造成轴承受力不均，加速输出轴密封件的磨损，同时会增大运行过程中的振动噪音，缩短马达的实际使用寿命。进气接口采用标准管螺纹设计，可直接对接常用的气动软管接头，不需要额外做转接件设计，减少现场安装的配件准备工作。
