方形法兰安装10瓦全频扬声器结构

　　在桌面小型音频设备、便携蓝牙音箱、嵌入式背景音响系统的结构开发环节，扬声器单元的安装匹配度直接决定整机的声学表现与装配可靠性，这款10瓦功率的全频扬声器，正是针对小体积音频产品的紧凑安装需求设计的电声核心组件。从实际选型适配的角度看，这类小功率全频单元常应用在桌面近场监听小音箱、车载改装中音补声单元、工业设备提示音播报模块、智能家居内置发声组件等场景，不需要额外搭配分频电路即可覆盖人声与中高频段的重放需求，能大幅简化终端产品的电路设计与结构堆叠难度。

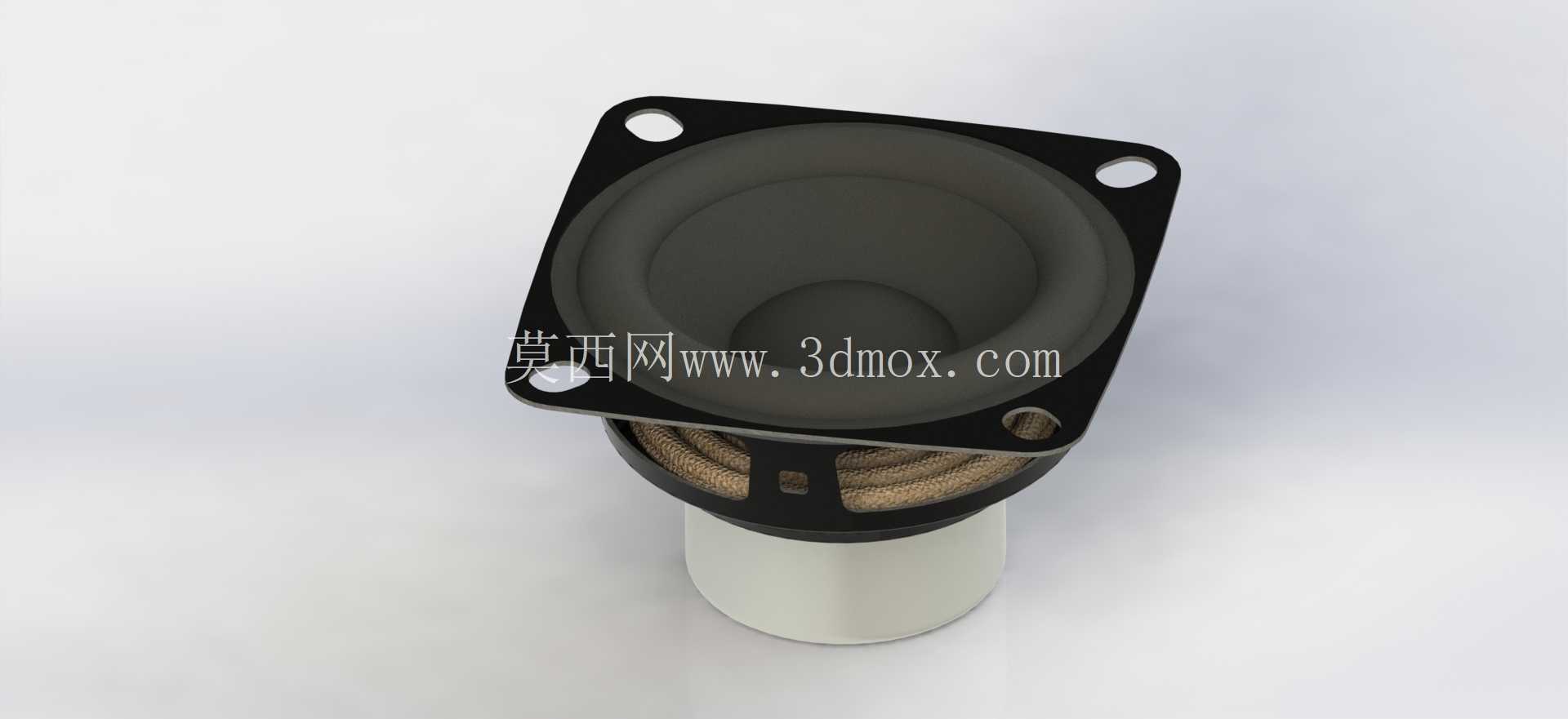

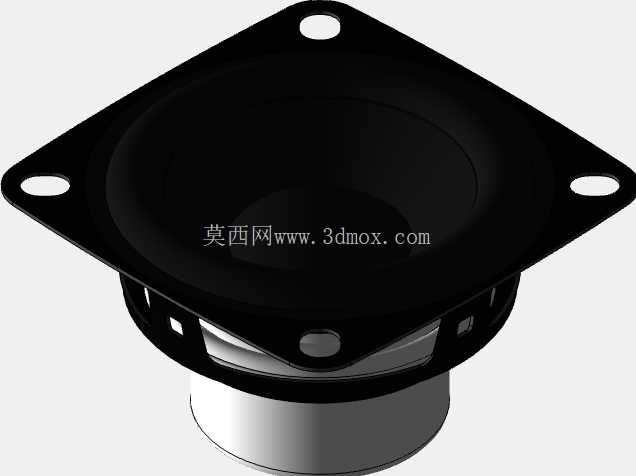

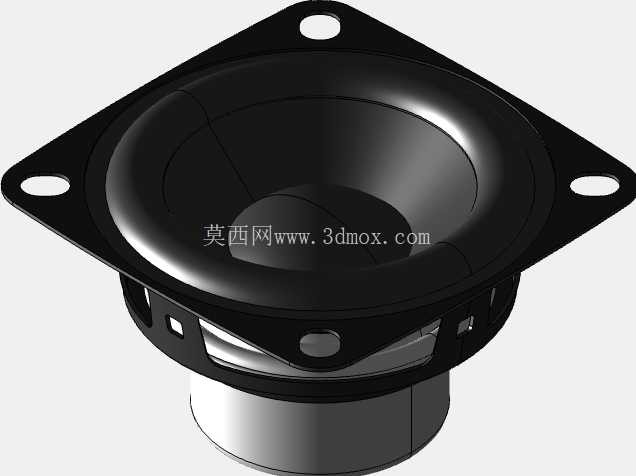

　　从结构设计逻辑来看，这款扬声器采用方形法兰安装边的结构形式，法兰边四个角预留了标准安装孔位，安装时不需要额外设计复杂的压圈结构，直接通过螺丝从正面锁付即可完成固定，装配工序简单，适合批量生产的流水线作业。法兰边与振膜衔接处做了阶梯式下沉设计，装配时可以和箱体的安装沉台紧密贴合，既可以避免单元安装后出现前后窜动，也能减少声短路现象，提升低频段的发声效率。振膜采用复合纸盆搭配橡胶折环的设计，折环的顺性经过调校，在额定功率下可以保证足够的振动行程，同时橡胶材质的耐候性更强，在高低温环境下不容易出现硬化开裂的问题，适配不同使用场景的环境要求。

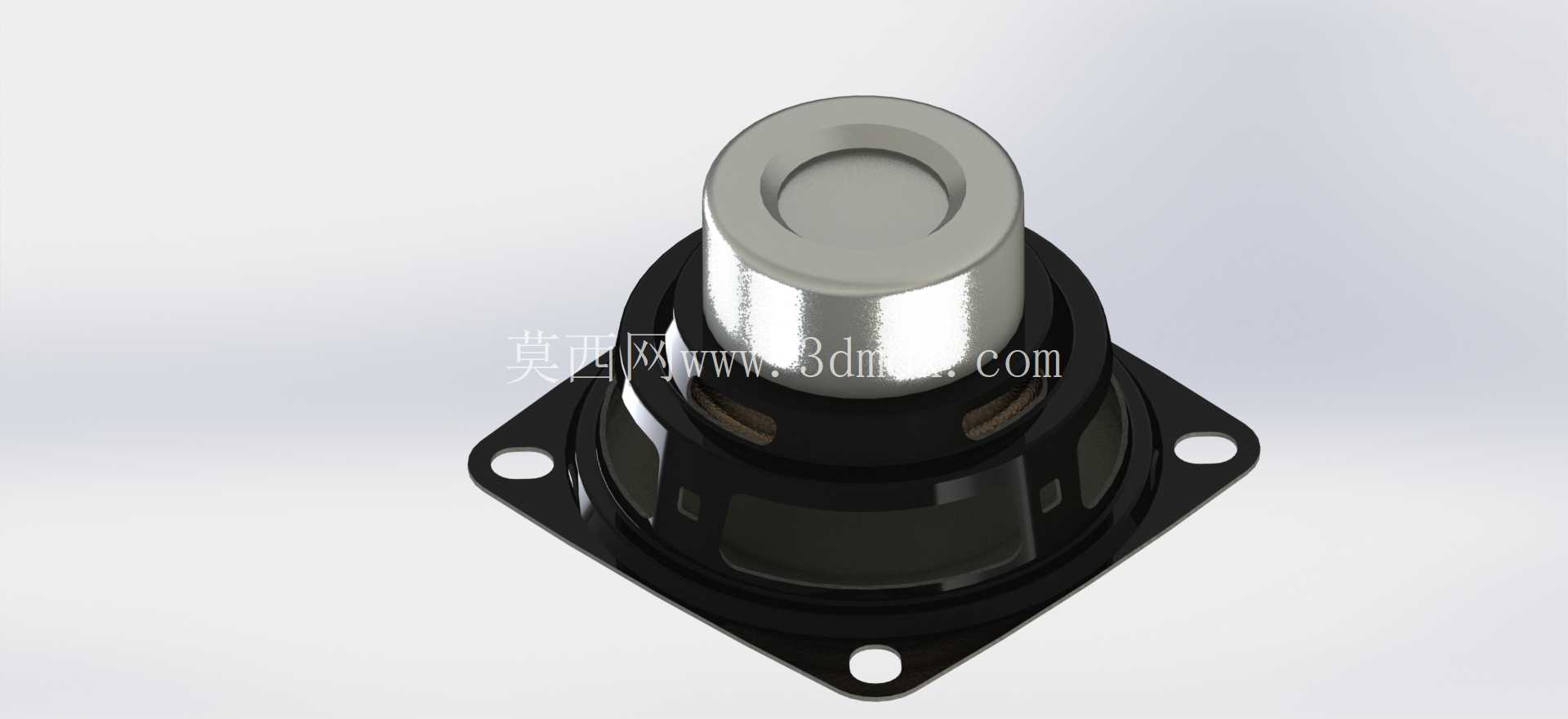

　　从安装边界尺寸来看，这款单元的法兰边长度为53毫米、宽度为53毫米，单元本体的直径为32毫米，整体突出安装面的高度为53毫米，结构设计人员在做箱体开孔设计时，只需要按照法兰边尺寸预留对应大小的方形沉台，沉台深度匹配法兰边厚度即可，中心开孔尺寸略小于单元本体直径，就能保证装配后的密封性。单元后端的磁路部分采用圆柱形结构，磁路外没有多余的凸起结构，在箱体内部堆叠时不会和功放板、电池等其他组件产生干涉，对于内部空间紧张的便携类音频产品非常友好。磁路部分的T铁与华司采用同轴度精度较高的冲压件加工而成，保证音圈在磁隙中的运动始终保持垂直，不会出现擦圈问题，长期满功率工作下的可靠性更有保障。

　　在实际建模与结构适配过程中，需要注意安装孔位的中心距公差控制，四个安装孔的位置度公差建议控制在0.1毫米以内，避免锁付螺丝时出现孔位错位导致的法兰边变形，进而影响振膜的运动平顺性。单元的接线端子位于法兰边下方的侧部，建模时需要预留足够的接线空间，避免导线被法兰边压在箱体安装面上，导致接触不良或者线皮破损。另外，这款单元的额定阻抗为常规的4欧姆，在搭配功放电路时不需要做特殊的阻抗匹配，常规的10瓦级D类功放即可完美驱动，对于结构设计人员来说，不需要额外调整声学腔体的容积参数，按照常规小体积密闭音箱的腔体设计思路，预留0.2到0.3升的内部净容积，就能获得比较均衡的频响表现。

　　从工程应用的实际反馈来看，这类方形安装的小功率全频单元，相比同尺寸的圆形安装单元，在装配时的定位精度更容易控制，方形的法兰边可以和箱体的方形安装槽形成自定位，不需要额外做定位柱结构，就能保证单元安装后不会出现旋转偏移，对于外观要求较高的消费类音频产品来说，可以避免单元表面的标识方向歪斜，提升整机的外观一致性。同时法兰边的四个安装点受力均匀，长期使用过程中不会因为振动出现螺丝松动的问题，在车载、移动便携类存在持续振动的使用场景下，结构稳定性更有优势。振膜前方没有额外的防尘罩凸起，在做整机外观设计时，可以直接在单元前方覆盖穿孔率超过30%的防尘网，不会因为距离过近产生擦碰异音，给外观设计留出了足够的调整空间。
