五吨每小时燃煤蒸汽锅炉成套结构

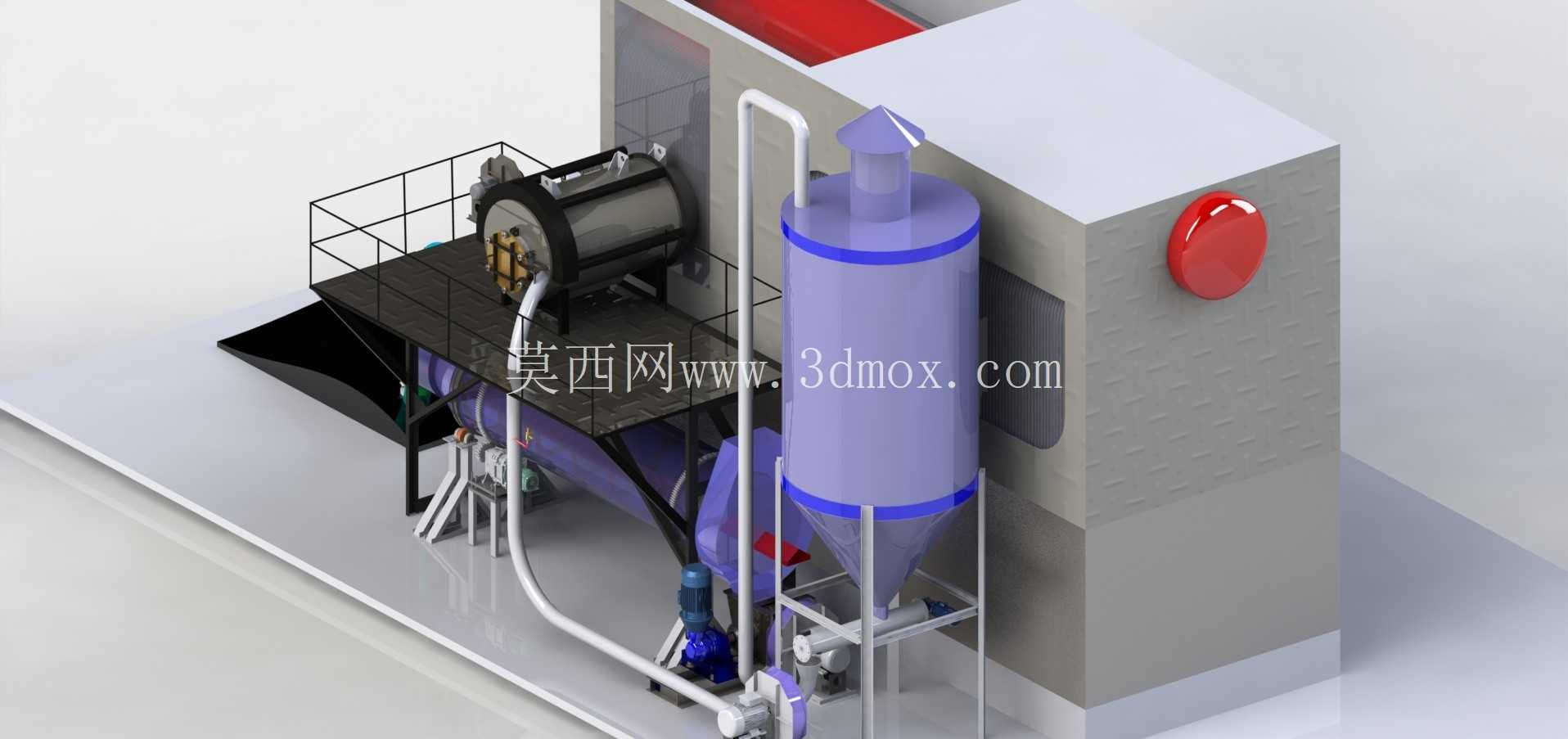

　　这套五吨蒸发量的燃煤蒸汽锅炉三维结构，完整还原了中小型工业供热场景下的成套设备布局，覆盖从燃料输送、燃烧换热到蒸汽输出的全流程实体结构，可直接用于同吨位锅炉的布局校核、结构改型参考以及安装施工前的空间排布验证。从现场应用场景来看，该规格锅炉普遍适配中小型食品加工、纺织印染、化工制剂生产等需要稳定饱和蒸汽供应的生产场景，也可作为北方小型工业园区的集中供热热源使用，整套设备的布局完全贴合常规工业锅炉房的安装规范，无需额外做大幅结构调整即可适配多数现有厂房的锅炉房预留空间。

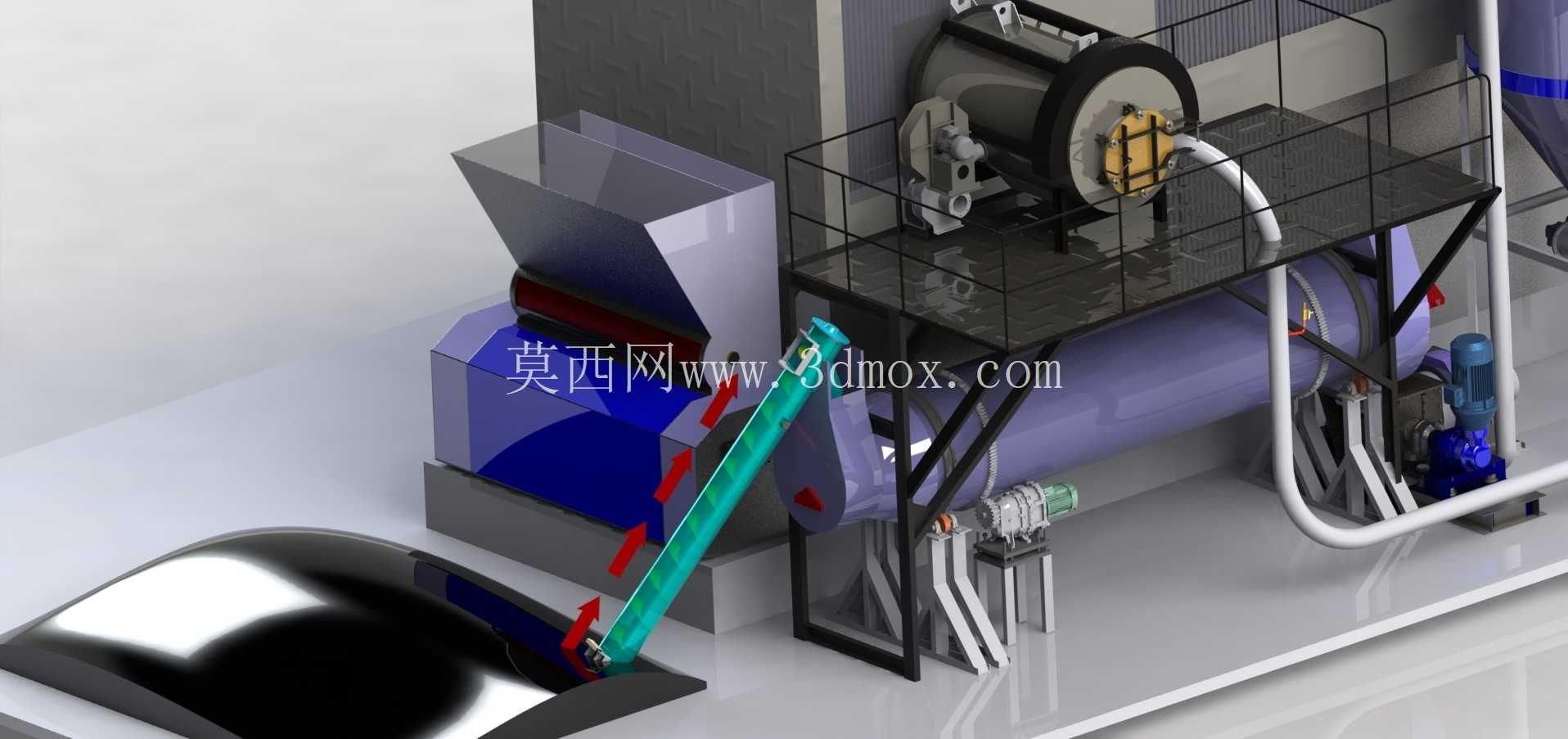

　　设备的核心功能围绕燃煤的充分燃烧与热量高效传递展开，前端倾斜布置的螺旋上料机构可直接衔接地下煤仓出料口，将破碎至合适粒径的燃煤持续输送至炉前燃烧器进料口，上料管的倾斜角度经过反复校核，既保证燃煤依靠重力与螺旋推力顺畅下滑进料，又避免角度过陡导致的进料速度失控、炉内正压回火的风险。燃烧器部分采用卧式层燃结构，配风通道沿炉排周向分层布置，不同层级的风道可根据燃烧工况调整供风量，保证燃煤在炉膛内从预热干燥、挥发分析出燃烧到焦炭燃尽的全过程都有匹配的氧气供给，减少不完全燃烧带来的热损失与污染物排放。

　　锅炉本体采用卧式三回程火管结构，炉膛燃烧产生的高温烟气依次经过第一回程炉胆、第二回程烟管束、第三回程烟管束，最终从尾部烟道排出，烟气流程的长度经过换热计算校核，保证排烟温度控制在合理区间，兼顾换热效率与尾部受热面的低温腐蚀防控。本体外部的保温层结构在模型中做了分层示意，内层为耐高温的硅酸铝纤维棉，外层为高密度岩棉保温层，最外侧采用彩钢板护面，可将锅炉本体表面温度控制在环境温度加15摄氏度以内，减少运行过程中的散热损失。

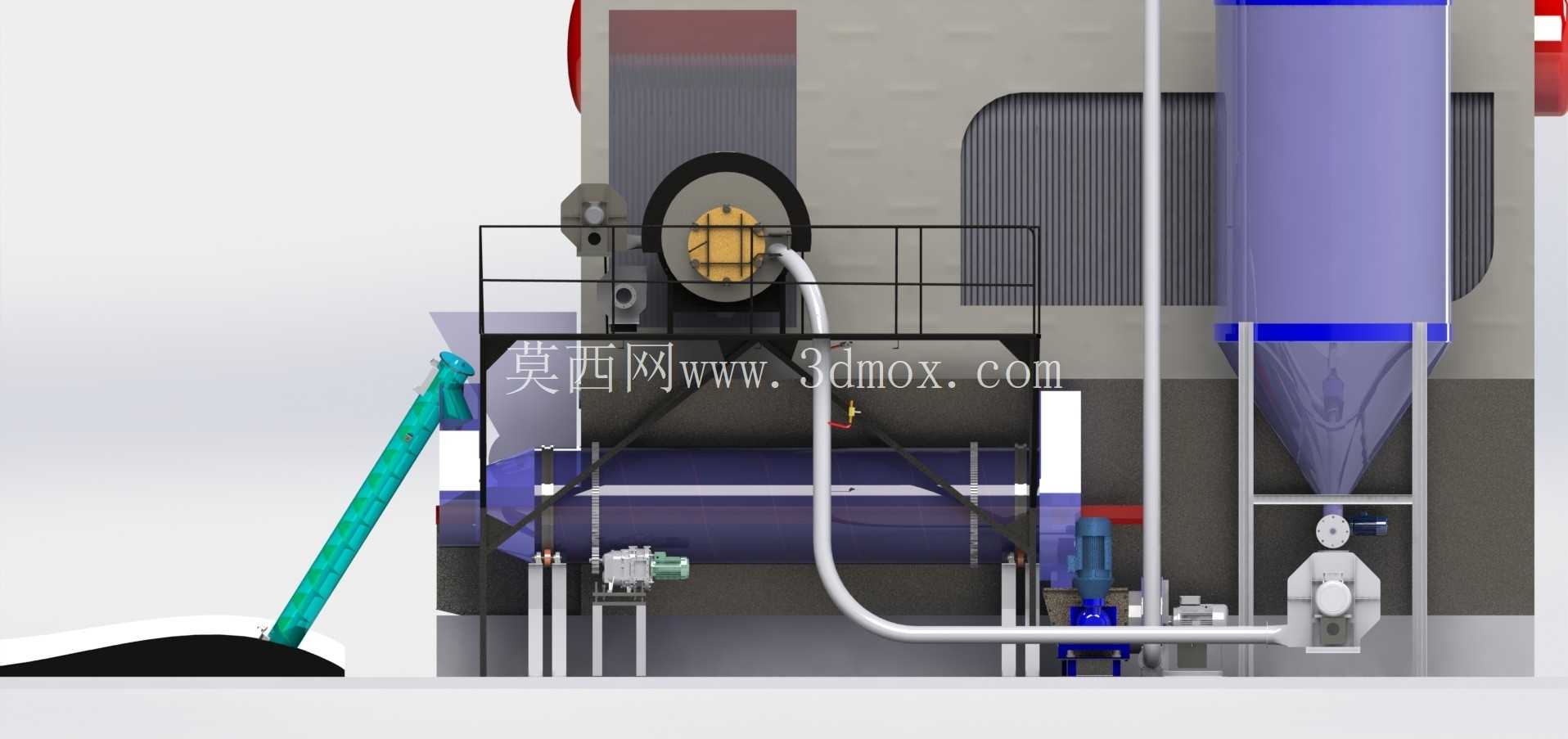

　　设计过程中充分考虑了日常操作与检修的空间需求，锅炉本体侧面设置了带安全护栏的钢制操作平台，平台高度与炉顶人孔、看火门、安全阀等操作部件的位置完全匹配，操作人员站在平台上即可完成日常的水位观测、压力调整、炉内工况查看等操作，无需额外搭设临时梯架。平台的支撑立柱直接落地固定在锅炉房地面基础上，不与锅炉本体直接焊接，避免锅炉运行过程中的热胀冷缩传导至平台结构引发焊缝开裂。设备之间的管路布局做了优化，主蒸汽管从锅炉顶部汽包引出后沿支架架空铺设，给水管、排污管、放空管分别沿本体侧面排布，所有管路的转弯半径、支吊架间距都符合压力管道安装规范，既避免管路之间的干涉，也预留了足够的保温层施工空间。

　　从安装边界尺寸来看，整套设备连同上料机构、操作平台、尾部辅机的总长度控制在九米以内，总宽度不超过四米，最高点操作平台护栏顶部距离地面高度为四点二米，适配常规层高六米的工业锅炉房安装需求，设备基础的预留孔位置在模型中做了明确标识，进料端与煤仓的衔接位置、出渣端与除渣设备的对接尺寸都做了参数化预留，可根据不同项目现场的煤仓形式、除渣方案做快速调整。炉前燃烧器的检修空间预留了一点五米的操作距离，锅炉尾部也预留了足够的烟道连接与清灰操作空间，完全满足锅炉定期检验、内部检修的空间要求。整套结构的所有连接节点都做了细节还原，包括螺栓连接的规格匹配、法兰密封面的形式、阀门的安装方向等，可直接作为结构设计人员开展同类型锅炉设计的三维参考模板，也可用于安装前的施工交底，帮助施工人员快速理解整套设备的空间排布逻辑，减少现场安装的错装、干涉问题。
