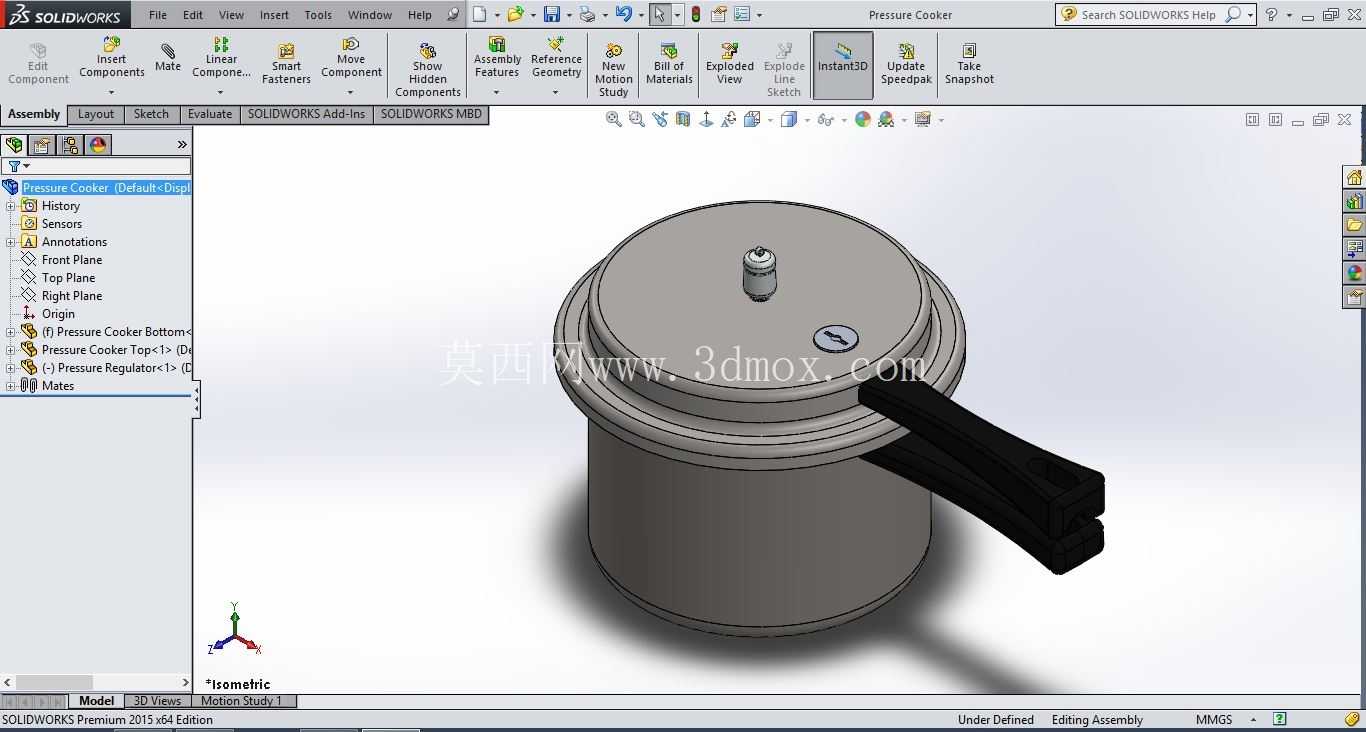

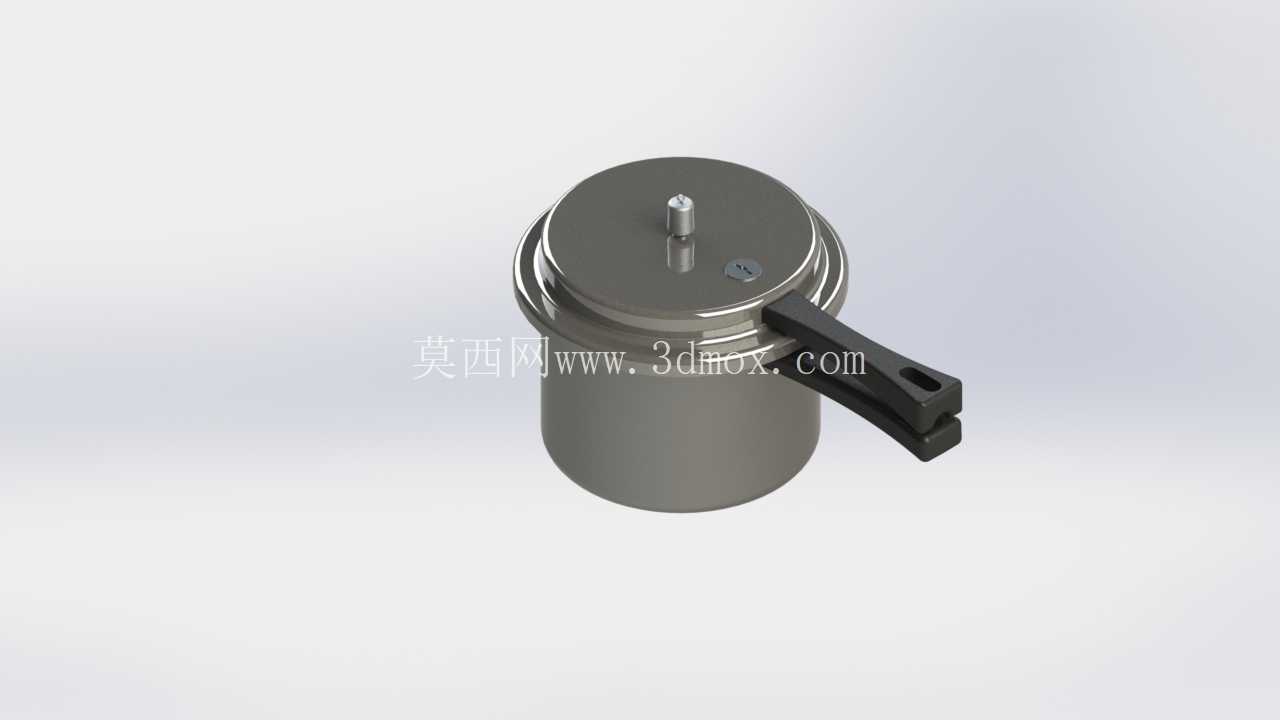

家用密封式压力锅三维结构设计模型

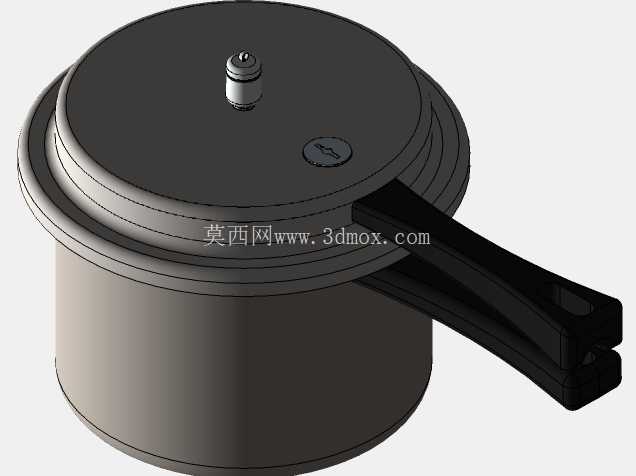

　　这款压力锅模型还原了日常家用烹饪场景中常用的密封承压炊具的完整结构，从实际使用场景来看，这类器具主要适配家庭厨房、小型餐饮后厨的食材烹饪需求，依靠密闭空间内的蒸汽升压提升锅内沸点，缩短高海拔地区、硬质食材的烹煮时长，相比普通敞口锅具能大幅降低炖煮类菜品的能耗与时间成本。从功能特性上看，模型完整复现了压力锅的核心承压结构：锅身采用直筒式等壁厚设计，保证周向承压均匀，避免局部应力集中导致的形变风险；锅盖与锅身的扣合结构做了阶梯式咬合设计，配合密封胶圈的安装槽位，能在锅内升压后实现自紧式密封，压力越高密封贴合度越强，无需额外施加锁紧外力。

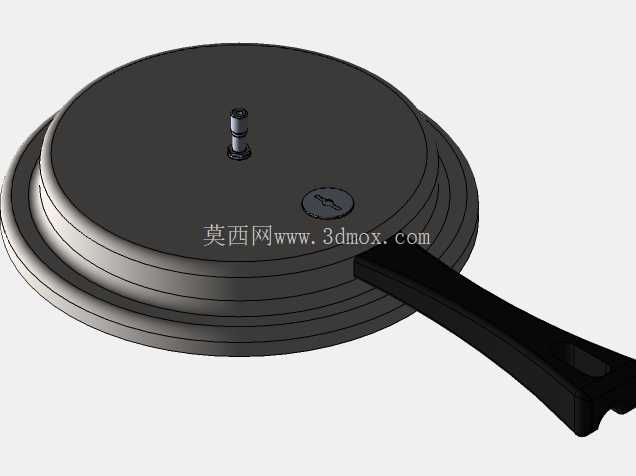

　　锅盖上的压力调节阀安装位做了同轴度定位设计，保证阀体重心与排气孔轴线重合，避免升压过程中阀件偏斜导致的排气不畅、压力失控问题，同时预留了安全泄压阀的安装孔位，当主排气孔堵塞、锅内压力超过安全阈值时，安全泄压结构会自动启动排气，杜绝超压爆裂风险。从设计思路层面，建模时优先考虑了日常使用的人机交互需求：侧置的把手采用弯折式 ergonomic 造型，握持区域做了加宽平面处理，避免承重时硌手，把手与锅身的连接位设置了两个铆接固定点，保证满水承重状态下连接强度足够，不会出现把手脱落、锅体倾覆的风险；锅盖上方的提钮做了防滑纹理设计，方便开合锅盖时施力，同时提钮内部预留了隔热腔，避免高温传导导致开盖时烫伤。

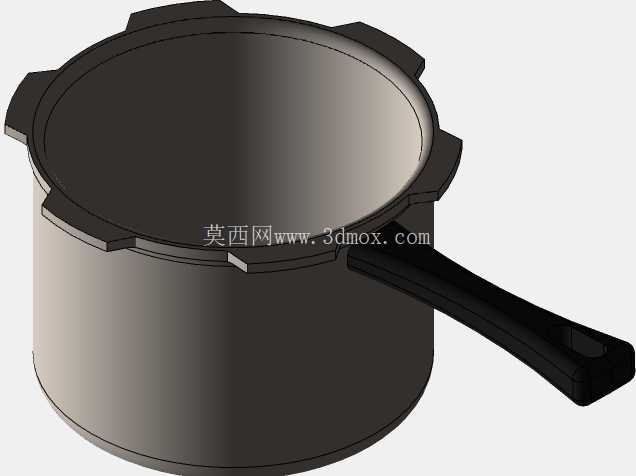

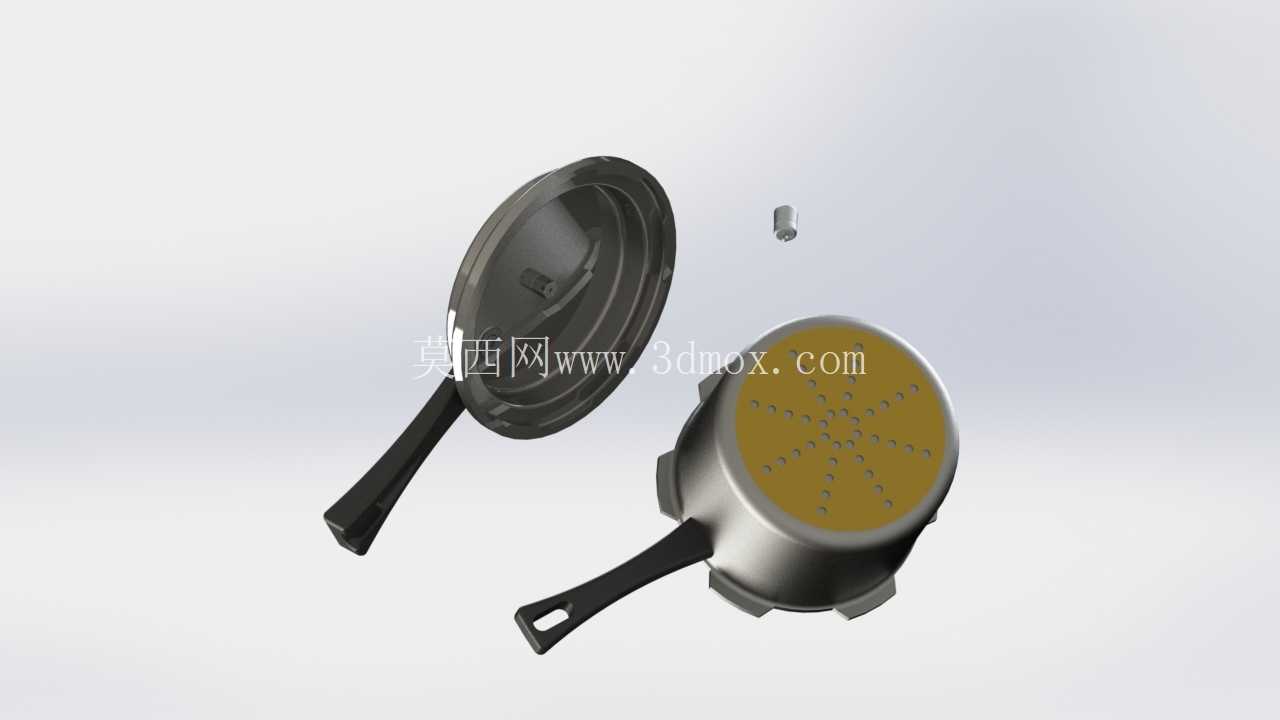

　　外形尺寸与安装边界上，锅身内径按照常规家用3L容量规格设定，直筒段高度与内径比例控制在1.2:1，既保证内部食材盛放空间充足，又避免整体高度过高导致灶台放置时重心不稳；把手向外延伸的长度控制在120mm以内，保证常规橱柜灶台空间内可以正常放置，不会与墙面、灶台挡板发生干涉；锅盖与锅身的扣合间隙控制在1.5mm，预留密封胶圈的压缩变形量，同时保证开合盖时转动顺畅，不会出现卡滞。建模过程中对各部件的装配关系做了完整约束：锅身口部的扣牙与锅盖扣牙的啮合深度做了参数化设定，当锅盖旋转到锁紧位置时，所有扣牙完全啮合，周向受力均匀；压力阀与排气孔的配合间隙控制在0.2mm，既保证阀件可以灵活上下浮动排气，又不会出现间隙过大导致的蒸汽泄漏；把手与锅身的连接面做了贴合度处理，安装后把手与锅身外壁完全贴合，没有悬空缝隙，避免使用过程中藏污纳垢，方便日常清洁。

　　从实际工程应用角度，这类炊具模型可以作为家用厨具产品迭代设计的基础参考，也可以用于五金炊具生产环节的模具开模前结构验证，通过三维模型的干涉检查、应力仿真，提前发现结构设计中的薄弱点，比如扣牙位置的应力集中、把手连接位的承重形变等问题，减少实物打样的迭代次数，降低开发成本。模型中所有圆角过渡都按照实际生产工艺做了设定，锅身与锅底的过渡圆角、锅盖边缘的翻边圆角都满足冲压成型的工艺要求，不会出现过小圆角导致的冲压开裂问题；所有外露边缘都做了R0.5mm的倒钝处理，避免生产、使用过程中锐边割手的安全隐患。
