屋顶分布式安装用晶硅光伏电池板结构

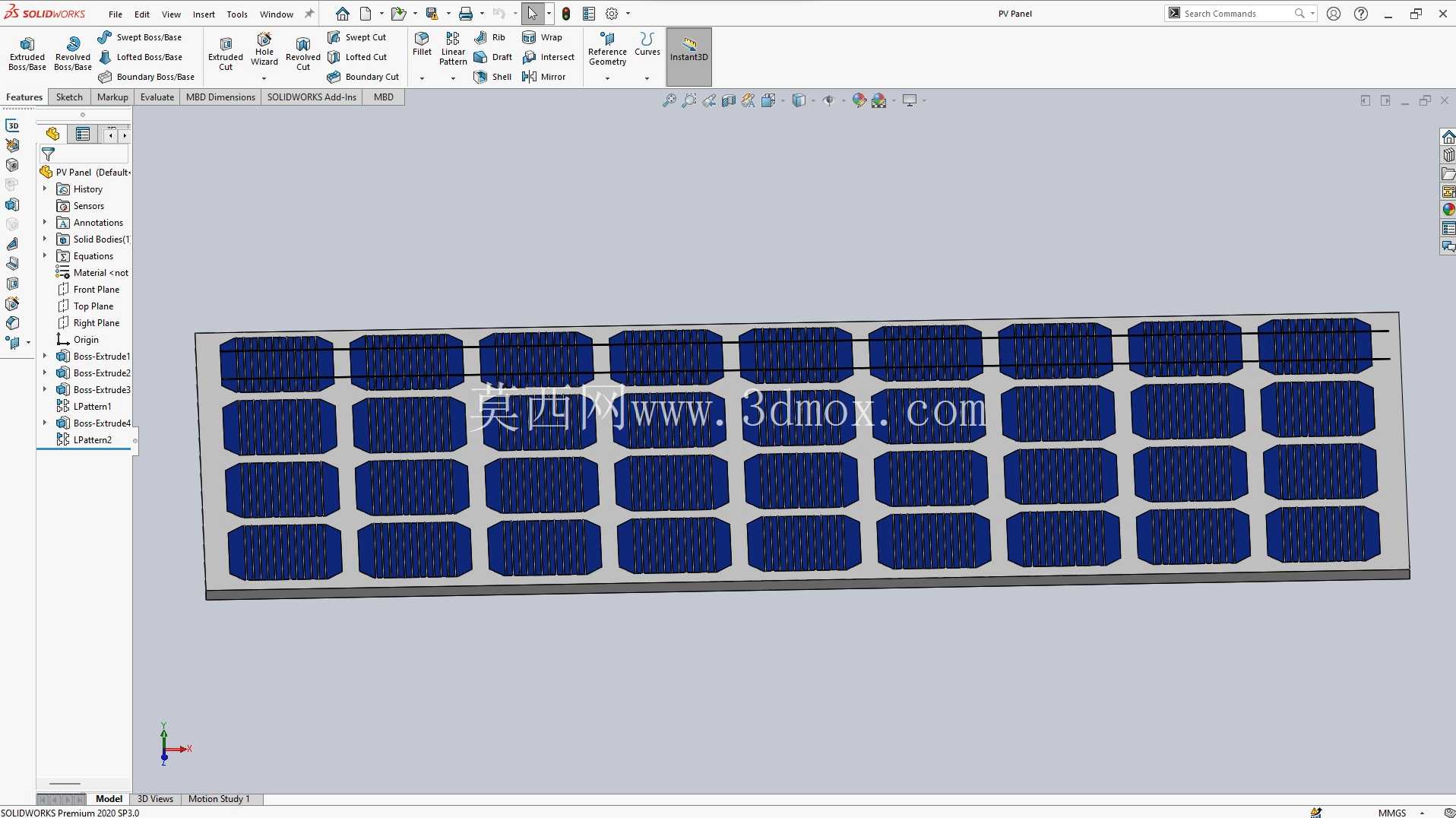

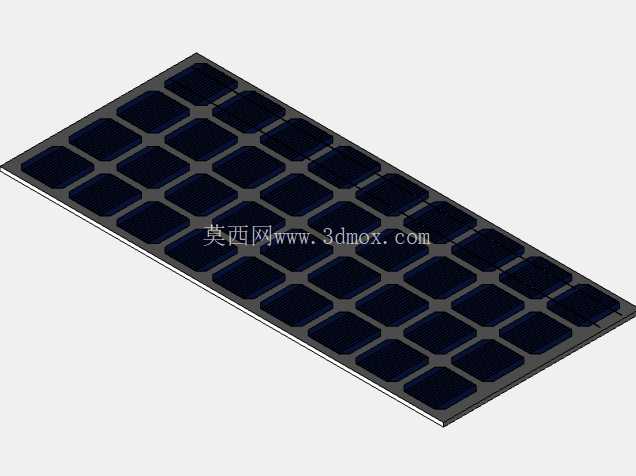

　　这款光伏组件的三维结构设计，核心面向民用建筑屋顶分布式发电场景做适配，建模过程中优先考虑了户用安装场景下的实际约束条件，没有照搬地面集中式电站的大尺寸组件参数。从结构布局来看，单块组件采用6列4行共24片倒角方形晶硅电池片排布，电池片之间预留了均匀的汇流带走线空间，相邻电池片的间隙控制在2mm左右，既满足串焊工艺的操作余量，也避免间隙过大造成组件受光面积的浪费。电池片表面做了深蓝色的减反射层纹理还原，对应实际生产中氮化硅镀膜的表面质感，倒角设计既适配晶硅圆棒切片的材料利用率，也能减少组件层压过程中电池片边角的应力集中问题。

　　组件的基底采用铝合金边框加钢化玻璃层压的典型结构，建模时还原了边框的安装卡槽结构，边框侧边预留的安装孔位间距匹配常规屋顶光伏支架的C型钢导轨安装尺寸，单块组件的长宽尺寸控制在1650mm*990mm范围内，厚度为35mm，这个尺寸边界刚好适配民用住宅坡屋顶的檩条间距，安装时不需要额外裁切屋面瓦，也能避开屋顶通风口、烟囱等突出结构的遮挡范围。组件背面的接线盒位置设置在组件短边的居中位置，出线方向可以根据屋面走线需求调整，减少直流线缆的弯折半径，降低户外长期使用过程中线缆外皮老化破损的概率。

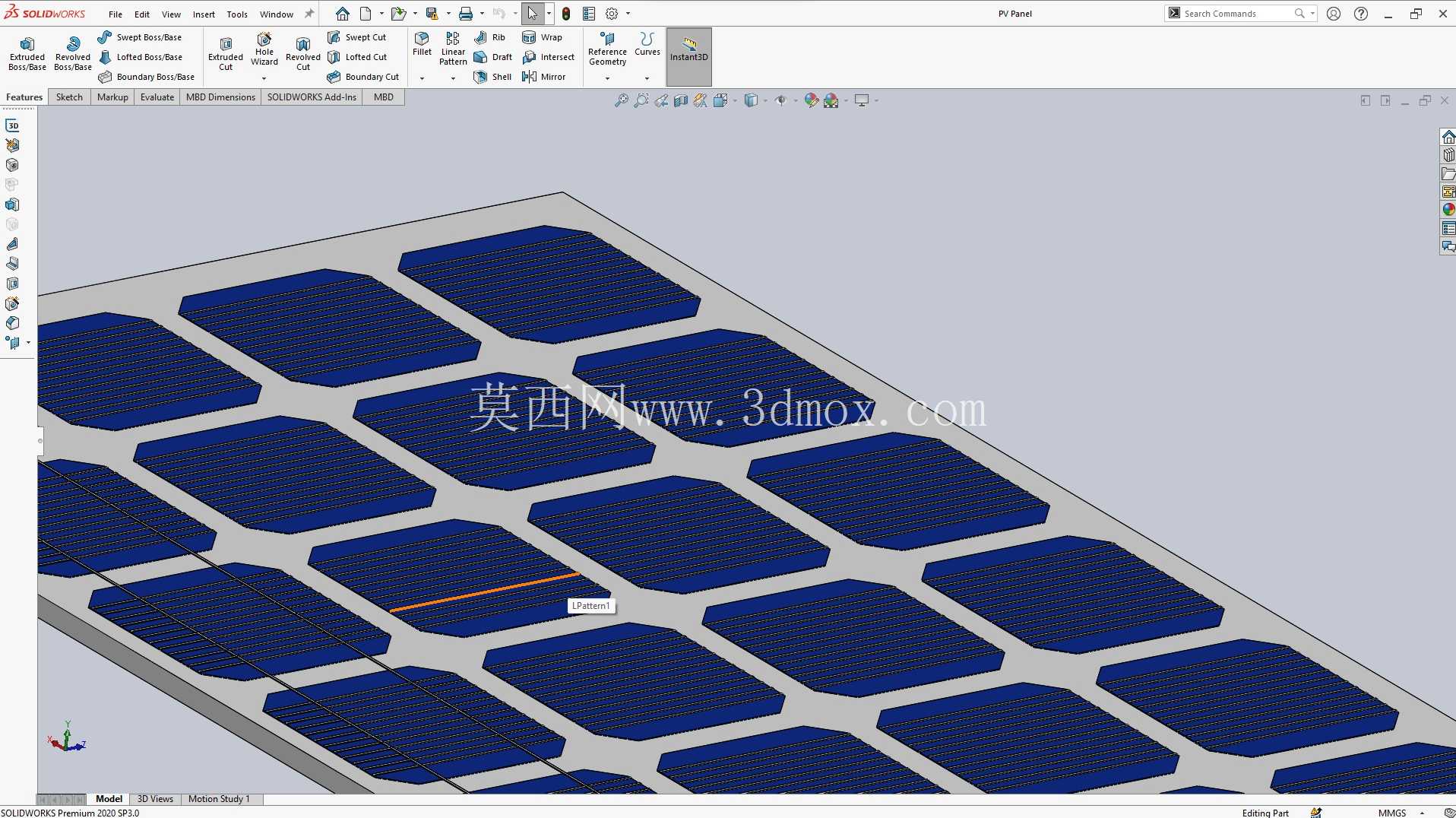

　　从设计思路上，建模时没有做过度的结构简化，电池片之间的汇流带走向完全按照实际串焊路径还原，其中第三行第二列电池片旁的橙色标识线对应组件串接过程中的电位测试点，生产过程中可以通过这个点位快速检测单串电池片的开路电压，排查隐裂、虚焊等工艺缺陷。组件层压结构的分层逻辑也在模型中做了区分，从受光面到背面依次是钢化玻璃、EVA胶膜、电池片阵列、EVA胶膜、TPT背板，各层的厚度比例按照实际量产组件的参数设置，层压后的边缘溢胶位置也做了细节还原，对应实际生产中修边工序后的外观状态。

　　在实际应用场景中，这类组件主要安装在南向坡屋顶，安装倾角匹配当地纬度设置，单块组件的重量控制在18kg左右，两名安装工人可以徒手完成搬运和固定，不需要额外的吊装设备，适配户用分布式项目的施工条件。组件的边框采用阳极氧化铝合金材质，截面的加强筋结构在模型中做了还原，能够承受2400Pa的风荷载和5400Pa的雪荷载，满足大部分地区的户外使用强度要求。相邻组件拼接时，边框的拼接缝预留了0.5mm的热胀冷缩余量，避免夏季高温环境下边框膨胀挤压造成组件变形。

　　建模过程中还考虑了组件的运维便利性，边框表面的排水槽结构做了细节还原，降雨时雨水可以顺着排水槽快速流走，减少组件表面的积水积灰，降低日常清洁的频次。电池片之间的间隙宽度也做了优化，不会因为阴影遮挡造成整串电池片的功率大幅衰减，当单片电池片被落叶、鸟粪等局部遮挡时，旁路二极管可以快速启动，避免热斑效应烧坏组件。整个模型的结构细节完全匹配量产组件的实际状态，既可以用于户用光伏系统的排布方案演示，也可以作为支架结构受力分析的装配参考，帮助结构设计人员快速完成屋面光伏系统的整体布局校验，提前排查安装干涉、遮挡范围等实际施工中容易遇到的问题。
