工业脉冲布袋式除尘器金属结构总成

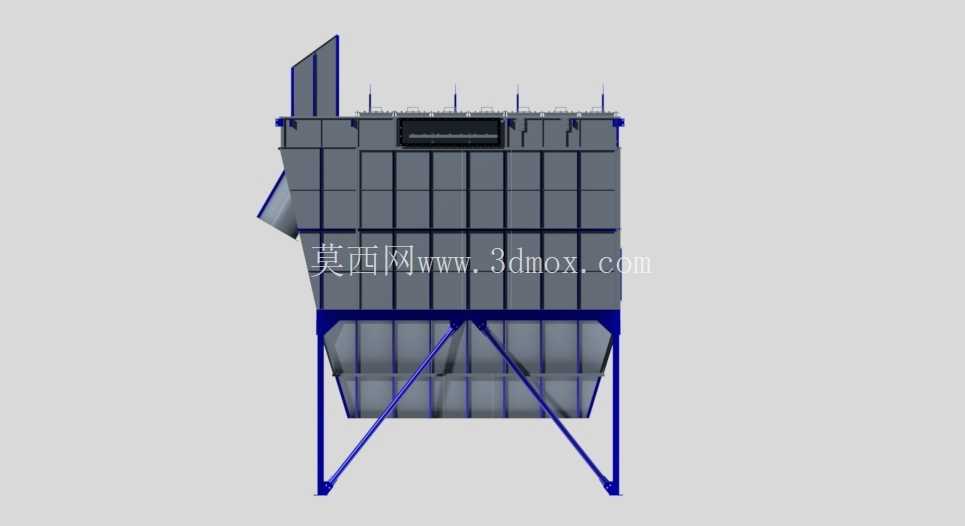

　　从结构设计逻辑来看，整体采用上中下三段式模块化布局，上部为净气室与喷吹清灰机构安装位，预留了脉冲阀安装座、检修门的安装边界，顶部的斜向导流结构可避免净气出口处出现气流紊流，降低出口段的风阻损耗；中部为过滤室，内部预留了布袋花板的安装卡槽，花板孔位按照等间距矩阵排布，保证单条布袋的过滤负荷均匀，侧壁采用加筋肋板拼接的壁板结构，在负压运行工况下可避免壁板出现吸瘪变形，同时壁板之间采用螺栓拼接的设计思路，方便运输环节拆解、现场快速组装，无需大量现场焊接作业；下部为灰斗段，采用四棱锥收尘结构，锥壁角度设置大于粉尘安息角，可避免捕集的粉尘在灰斗内壁搭桥、积料，灰斗出口预留了卸灰阀的安装法兰，可直接配套刚性叶轮卸料器或者双层翻板阀实现连续排灰，底部的斜向支撑腿采用型钢焊接结构，将整台设备的载荷均匀传递至基础预埋钢板上，支撑结构的跨距预留了检修通道与输灰设备的安装空间，现场安装时无需额外调整基础布局。这套三维结构对应的是工业场景常用的脉冲布袋除尘器主体金属构架，主要应用在木工车间、建材加工、冶金冶炼、燃煤锅炉配套等产尘点位的废气治理环节，承担含尘气流过滤、粉尘捕集回收的核心作用，是工业有组织排放治理环节的核心承载结构。

　　从安装边界来看，设备整体为立式落地安装结构，侧面预留了进风口法兰接口，可直接对接车间产尘点的吸尘支管，顶部出风口可对接引风机与排气筒，整体外形的长宽高比例适配常规工业厂房的层高限制，无需额外做厂房改造即可进场安装。设计过程中充分考虑了运行工况的载荷要求，壁板厚度、肋板间距、支撑型材规格均按照-5000Pa的运行负压做强度校核，同时兼顾了运输环节的尺寸限制，单块壁板的尺寸控制在公路运输的限界范围内，避免超限运输带来的额外成本。

　　在实际使用场景中，该结构作为除尘器的承载主体，所有内部过滤元件、喷吹系统、检修平台均依托该钢结构安装，结构的密封性直接影响除尘效率，因此在拼接法兰处均预留了密封垫的安装槽位，可有效避免运行过程中出现漏风、漏尘问题。不同于小型单机除尘器的焊接一体式结构，这种模块化钢结构设计更适配大风量的除尘系统需求，单台处理风量可覆盖每小时几万到十几万立方米的工况，可根据实际处理风量需求灵活调整过滤室的模块数量，无需重新设计整体受力结构，大幅缩短非标除尘设备的设计与生产周期。

　　灰斗段的侧壁还预留了振动器的安装位，针对含水率较高、易粘附的粉尘，可加装仓壁振动器辅助排灰，避免灰斗堵料影响设备正常运行；上部净气室的检修门采用压紧式密封结构，日常更换布袋时可快速开启，无需拆除大面积壁板，降低后期运维的作业强度。整体结构的受力路径清晰，含尘气流进入中部过滤室后，大颗粒粉尘在重力作用下直接落入下部灰斗，细颗粒粉尘附着在布袋外表面，过滤后的净气进入上部净气室从出风口排出，钢结构的流道设计避免了内部出现气流死角，减少粉尘在设备内部的无规则沉积，降低清灰系统的工作负荷。
