家用双滤罐净水处理设备结构设计

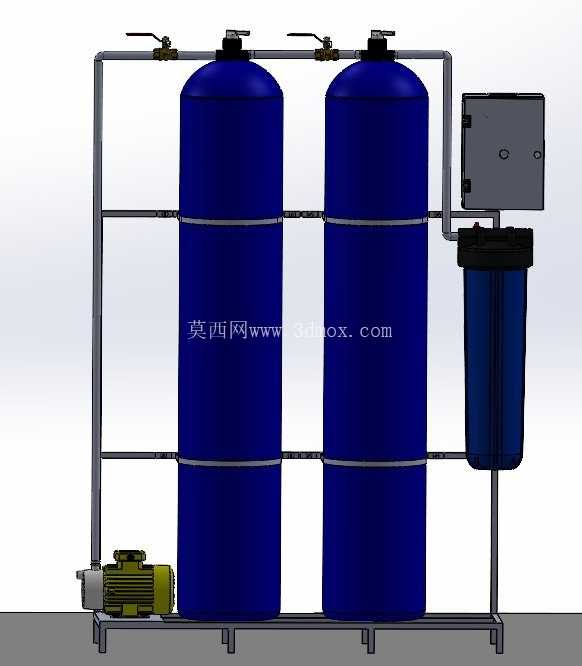

　　从实际使用需求出发，设计阶段优先考虑家庭水源的常见污染特征，针对市政供水管网输送过程中混入的沉积物、铁锈、悬浮颗粒，以及余氯、异色异味等有害物质，设置三级过滤路径：前端配置大流量保安滤瓶作为第一级预处理，拦截大粒径杂质，避免大颗粒进入后端精密滤罐造成滤料堵塞；两个并联的立式承压滤罐作为核心过滤单元，可根据不同区域的水质情况灵活装填不同滤料，比如针对硬度偏高的地下水可装填软化树脂，针对余氯、有机物超标的市政水可装填活性炭，针对微生物风险较高的水源可配置超滤膜组件，双滤罐的并联设计既可以实现单罐反冲洗时另一罐持续供水，避免家用场景断水，也可以通过不同滤料的组合实现分级净化，保障出水水质达到直饮标准。这套家用净水处理装置的结构设计，核心围绕家庭终端饮用水净化的实际场景展开，适配普通住宅厨房、设备间等狭小安装空间，整体采用撬装式集成布局，将预处理单元、双芯精滤单元、增压输送单元、控制单元全部整合在同一焊接金属机架上，无需现场拆分组装，落地后仅需对接进出水管路即可完成布设，大幅降低家用场景的安装施工难度。

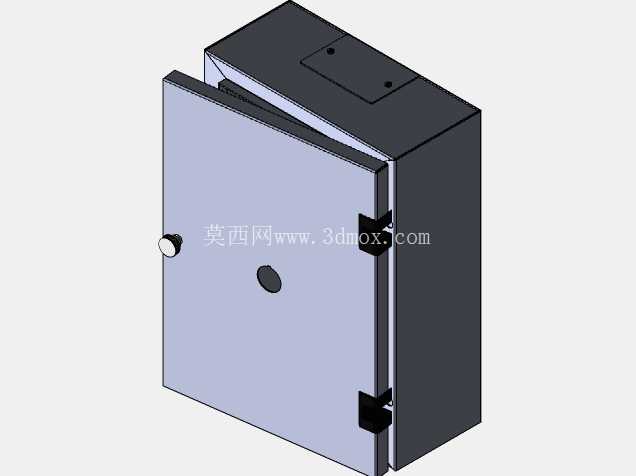

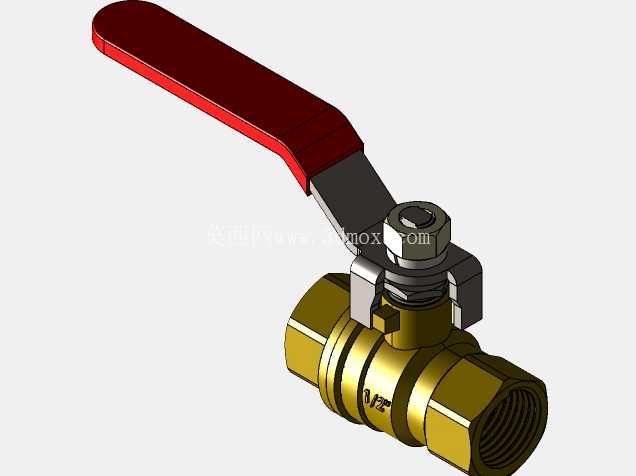

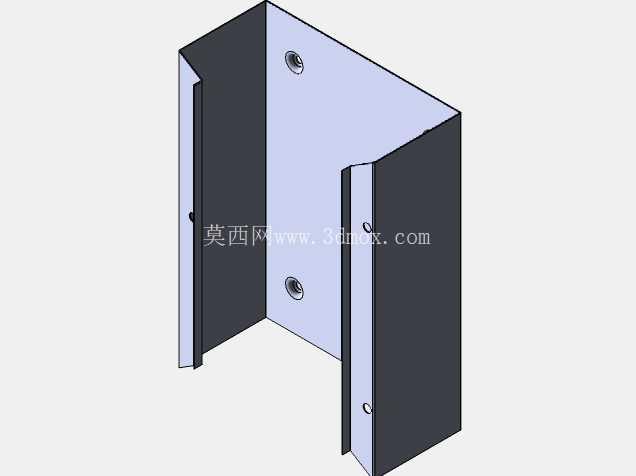

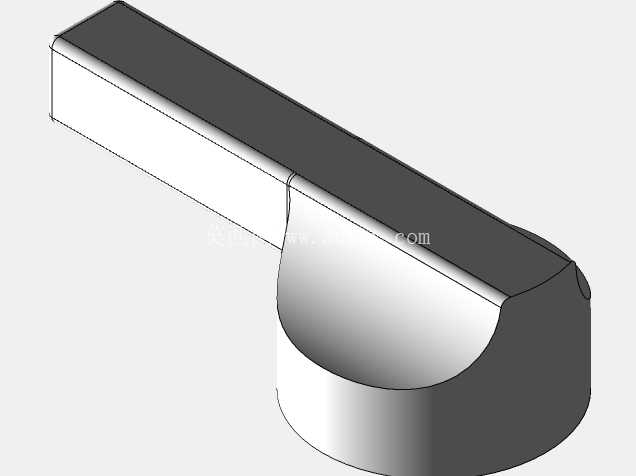

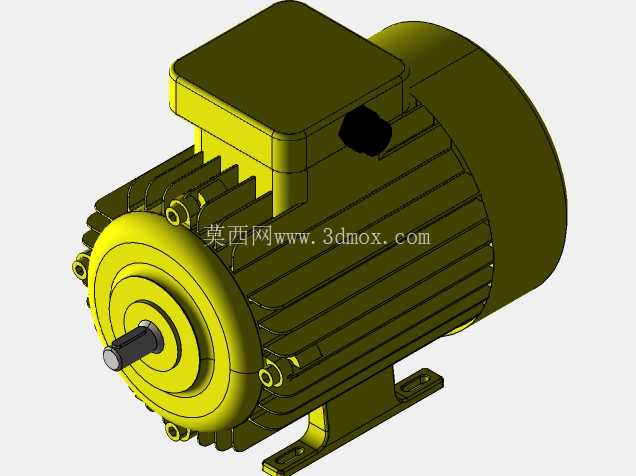

　　滤罐采用标准立式圆柱形承压结构，上下端采用旋压密封端盖，顶部设置手动球阀用于滤料装填、排气以及反冲洗操作，罐体之间通过硬PVC管路连接，管路转角处采用大弧度弯头减少水流阻力，避免长期运行后杂质在管路转角处淤积。增压单元选用低噪音卧式离心泵，安装在机架左下角的减震安装座上，泵体进出水口通过活接与管路连接，方便后期维护拆卸，泵的选型匹配家用220V供电场景，运行噪音控制在40分贝以内，避免夜间运行干扰家庭正常休息。控制箱体安装在滤罐侧方的支架上，集成了进水电磁阀、压力开关以及运行状态指示模块，可根据管网压力自动启停增压泵，同时预留了水质检测传感器的安装位，方便后期扩展TDS检测、滤芯寿命提醒等功能。

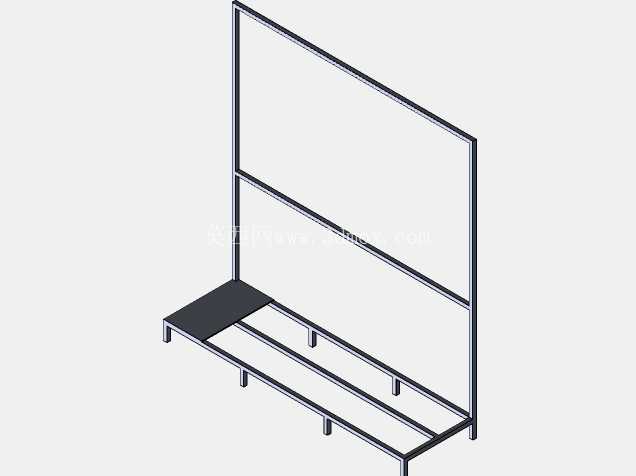

　　机架采用方管焊接成型，底部设置四个可调橡胶支脚，可根据地面平整度调整设备水平度，避免设备运行时产生震动移位，整体安装边界控制在宽度1200mm、深度500mm、高度1500mm以内，可直接嵌入标准家用橱柜旁的预留空位，也可壁挂安装在设备间墙面，适配不同户型的安装条件。设计过程中充分考虑家用场景的维护便捷性，所有管路连接均采用标准快接或活接结构，无需专用工具即可完成滤芯更换、滤料补充等日常维护操作，滤罐表面做哑光蓝色防腐喷塑处理，既可以抵御潮湿环境下的罐体锈蚀，也能与普通家庭的装修风格适配，避免工业感过重。

　　在流道设计上，采用下进上出的过滤路径，水流从滤罐底部进入，透过滤料层从顶部流出，能够保证水流与滤料充分接触，避免滤料层出现水流短路影响净化效果，反冲洗时可通过切换顶部阀门改变水流方向，从顶部进水底部排污，将滤料层截留的杂质冲出罐体，延长滤料的使用寿命。前端预处理滤瓶采用透明防爆外壳，用户可以直观观察到内部PP棉滤芯的污染程度，及时更换滤芯，避免滤芯饱和后造成二次污染。整套设备的结构设计没有冗余部件，所有零部件均采用家用净水领域的通用标准件，后期更换配件无需定制，降低用户的长期使用成本，同时在管路布局上预留了加盐口、排污口的扩展位置，用户可根据自身需求升级软化功能、自动反冲洗功能，无需对整体结构进行大幅改动。
