法兰连接式Y型管路杂质过滤装置

　　在民用给排水、化工流体输送、暖通空调循环水、工业液压润滑等管路系统中，流体介质携带的固体杂质很容易造成下游阀门、仪表、泵体等精密设备的卡涩、磨损甚至堵塞，Y型过滤装置作为管路系统中最常用的前置除杂部件，承担着拦截杂质、保护下游核心设备的关键作用。这款Y型过滤结构采用双侧法兰连接形式，整体呈Y形分叉布局，主体流道为直通式设计，斜向分支为滤筒安装腔，这种结构布局既能够保证流体正常通行时的压损控制在合理区间，又能在不停机的情况下通过拆卸斜腔端盖完成滤网的清理或更换，大幅降低管路维护的工作量与停机成本。

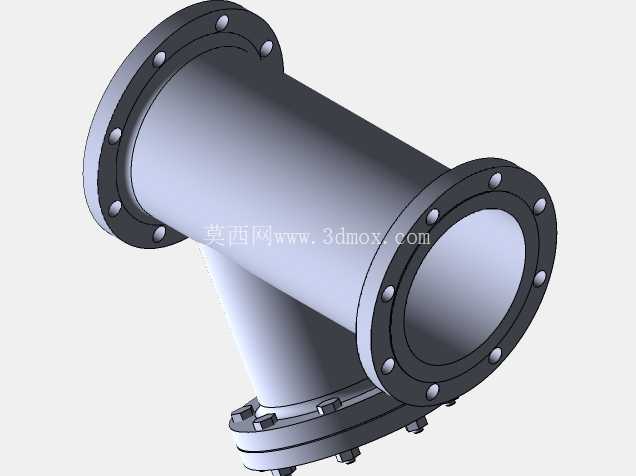

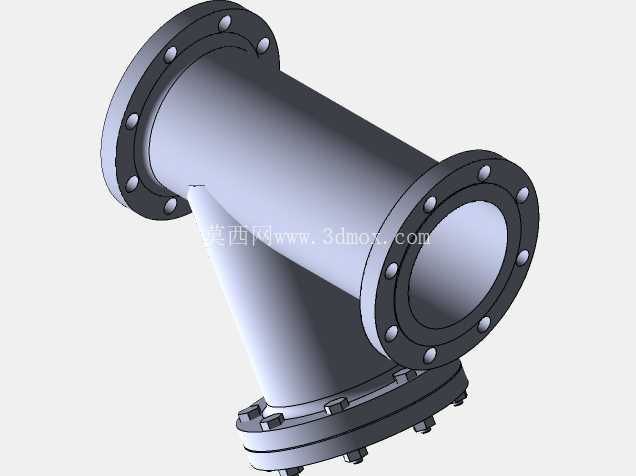

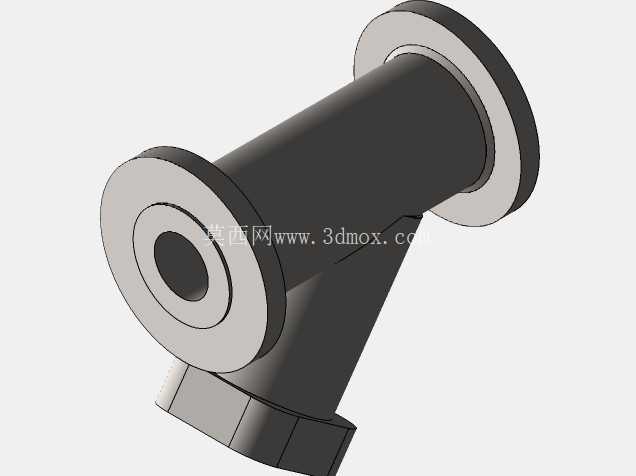

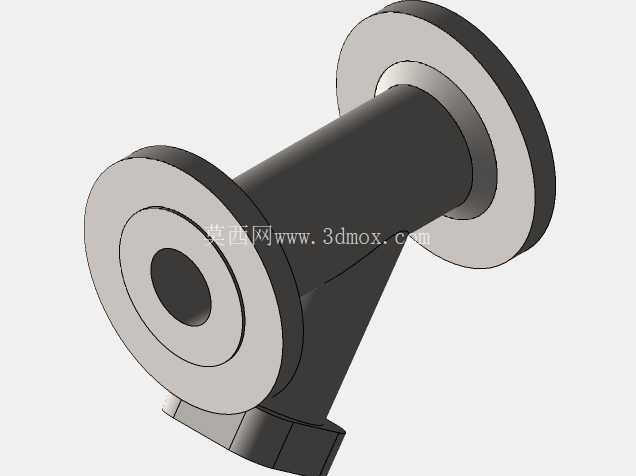

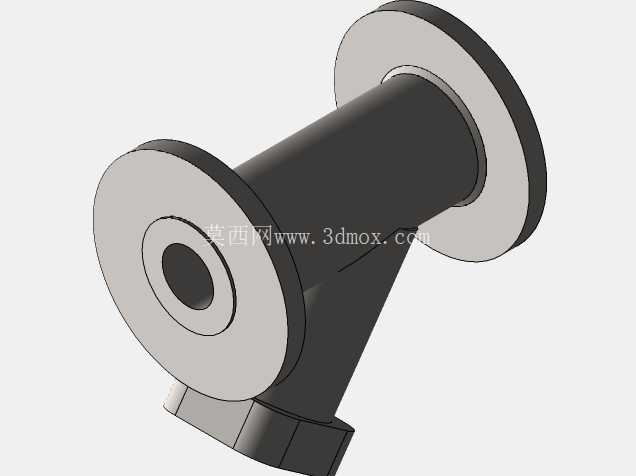

　　从结构设计逻辑来看，直通段的两端法兰采用标准凸面法兰结构，密封面尺寸、螺栓孔分布均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与同规格的工业管道对接，法兰端面的同轴度公差控制在0.1mm以内，避免安装后出现流道错位、局部紊流加剧的问题。斜向的滤腔与主流道呈45度夹角，这种角度设计经过流场仿真验证，既能够让流体进入滤腔后顺利通过滤网完成杂质截留，又能让被拦截的杂质在重力作用下沉积在滤腔底部，不会随着流体波动重新进入主流道，减少滤网的堵塞频率。滤腔底部采用六角结构的端盖密封，端盖与滤腔之间采用密封垫片压紧密封，拆卸时使用普通扳手即可操作，无需专用工装，适合现场运维人员快速作业。

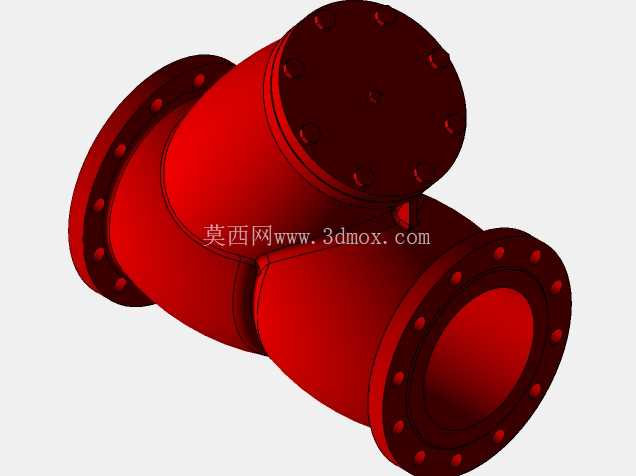

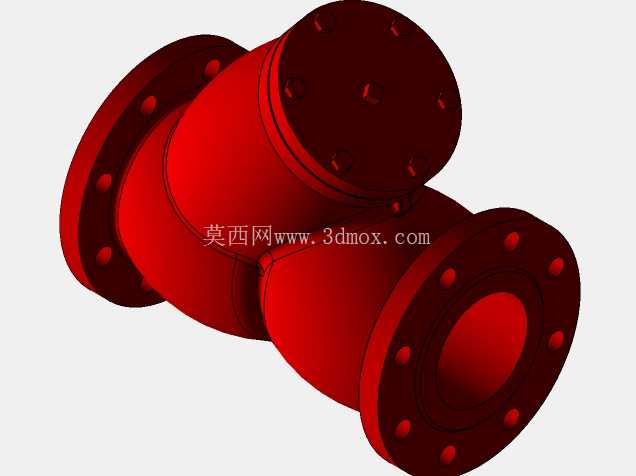

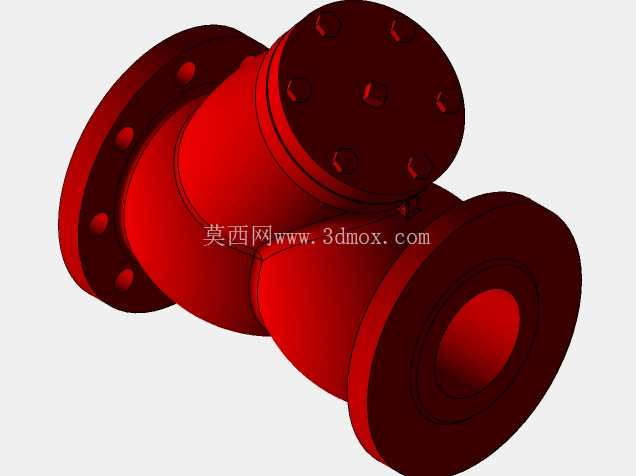

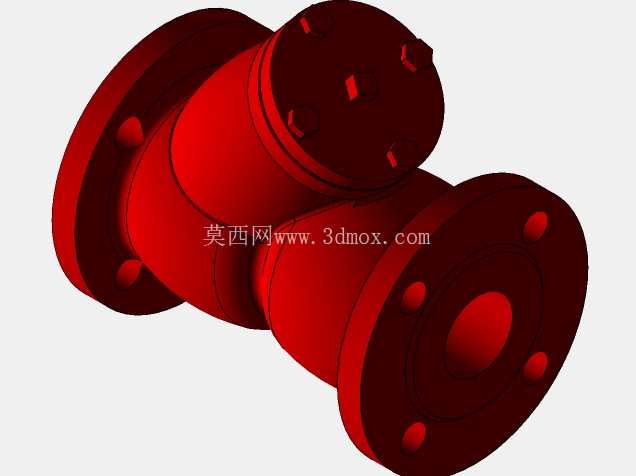

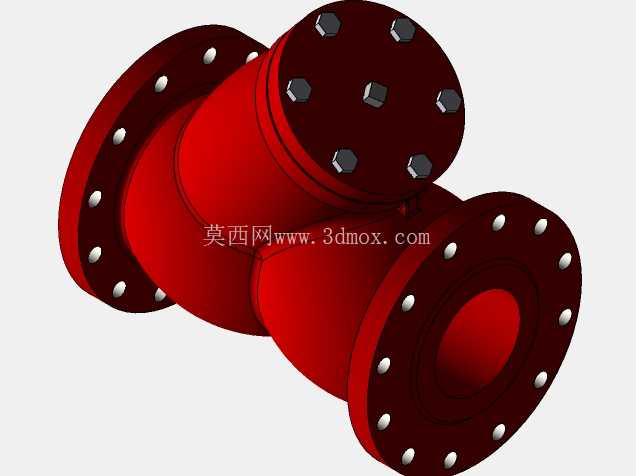

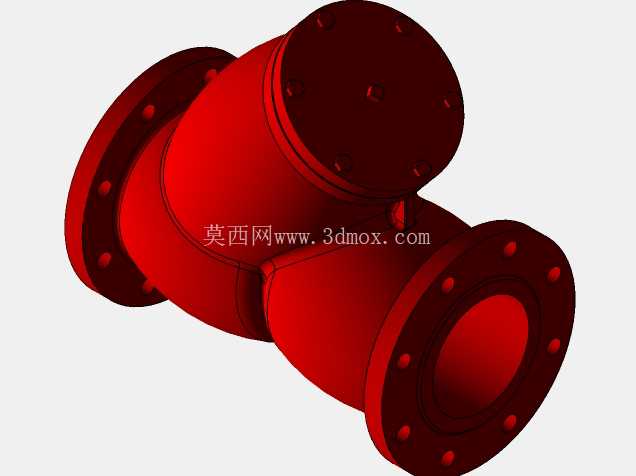

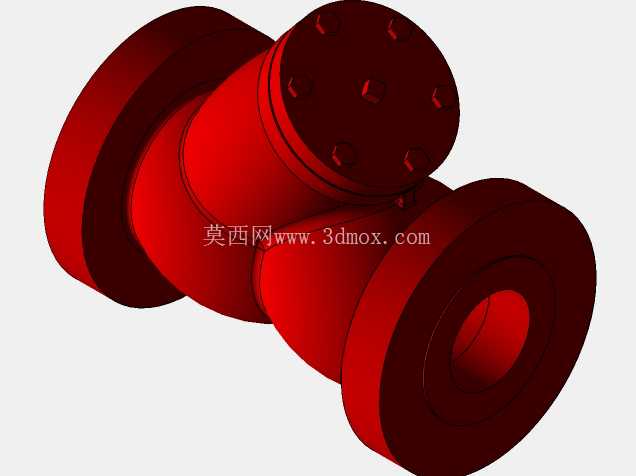

　　本次建模的结构覆盖150级与300级两个压力等级，两个等级的产品主体流道内径保持一致，仅法兰厚度、螺栓孔规格、滤腔壁厚根据压力等级做对应调整，既保证了不同压力工况下的结构强度，又能让同通径的产品具备一定的安装互换性，降低管路设计时的选型难度。从安装边界来看，产品的轴向安装尺寸、法兰外圆尺寸、滤腔伸出长度均严格匹配对应通径的行业安装规范，在管路排布设计时，只需要在斜向滤腔的下方预留足够的端盖拆卸空间即可，不需要额外调整周边管路的排布位置，适配现有绝大多数工业管路的安装空间要求。滤网作为核心过滤元件，采用不锈钢丝网烧结结构，过滤精度可根据实际工况需求选配，建模时预留了滤网的安装定位台阶，滤网装入后通过端盖压紧即可完成固定，不会在流体冲击下出现移位、变形的问题。流体从入口法兰进入装置后，首先经过斜腔内的滤网，介质穿过滤网从出口法兰流出，杂质则被拦截在滤网内侧并沉积到滤腔底部，整个流道的过渡位置均做了圆角处理，避免出现直角结构造成的应力集中，同时减少流体在拐角处的涡流损耗，降低整体压损。

　　在实际工程应用中，这类Y型过滤器通常安装在减压阀、泄压阀、定水位阀或者其他设备的进口端，也可串联在主管道上作为全管路的粗过滤装置，相比其他结构的过滤器，Y型结构的体积更小、安装方向更灵活，既可以水平安装也可以垂直安装，垂直安装时需要注意流体方向为从上向下，保证杂质能够顺利沉积到滤腔内。建模过程中对所有配合面均做了公差匹配设计，法兰密封面的粗糙度、端盖螺纹的配合精度、滤网的定位间隙都按照实际加工要求做了参数化设置，结构工程师可以直接在该模型基础上调整通径、压力等级、过滤精度等参数，快速衍生出不同规格的系列化产品，也可以直接将模型导入装配体中完成管路系统的干涉检查、安装空间校核，大幅缩短管路系统的设计周期。需要注意的是，在选型应用时，要根据管路的实际工作压力、介质腐蚀性、杂质粒径选择对应的壳体材质、密封材质与滤网规格，该模型的结构预留了足够的壁厚调整空间，可适配铸铁、铸钢、不锈钢等多种常用壳体材质的加工要求，不需要对主体结构做大幅改动即可满足不同工况的使用需求。
