立式气液分离洗涤塔结构设计

　　在化工、油气处理、环保废气治理的工艺链路里，气液分离环节的设备选型直接决定后续核心机组的运行寿命，这款立式洗涤塔的设计初衷，就是针对一级粗分离后仍夹带微米级液滴的工艺气流，做进一步的精分离处理，避免液态介质进入下游的脱水装置、萃取单元或是压缩机组，造成叶轮液击、填料污染、催化剂失活等不可逆的设备损伤。从实际工况适配来看，这类立式结构的洗涤塔相比卧式同处理量设备，占地投影面积更小，对于撬装式集成工艺站、车间内预留安装空间局促的改造项目适配性更强，支腿的高度设计预留了底部排污口的操作空间，日常运维时不需要额外搭建过高的操作平台就能完成排污阀的启闭、液位检测元件的校准工作。

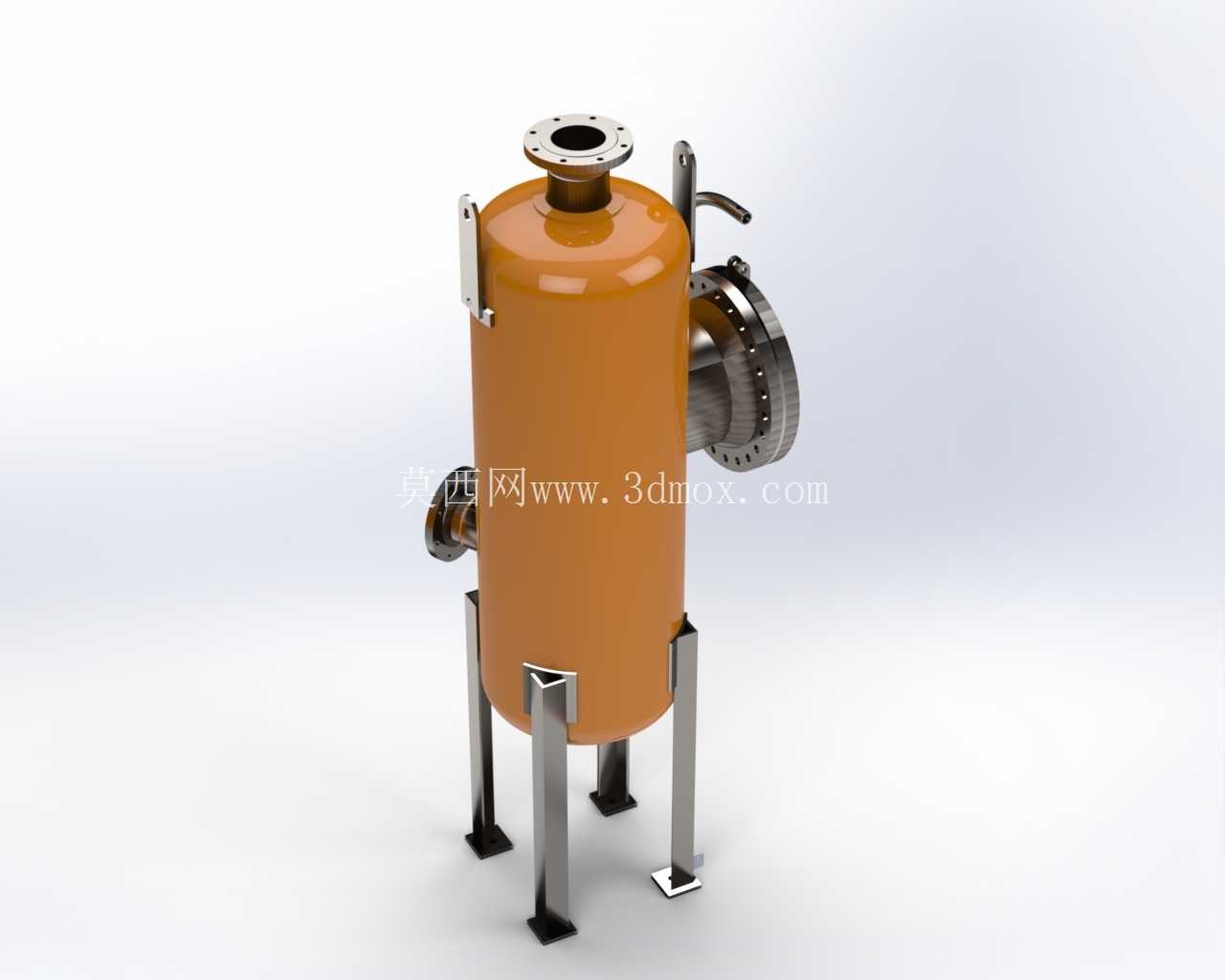

　　设备主体采用圆柱形承压罐体结构，顶部设置标准法兰连接的出气口，法兰的螺栓孔分度圆、密封面形式完全匹配行业通用的管道连接标准，不需要额外做过渡转接件就能直接对接上游工艺管线；罐体侧部的大口径法兰结构是设备的内部检修入口，法兰的压紧面做了水线密封处理，配套的快开式压接结构不需要完全拆除所有螺栓就能开启检修门，方便运维人员定期检查内部的填料层、除雾元件的堵塞、破损情况，更换耗材时的作业效率比传统螺栓全固定的人孔结构提升40%以上。

　　罐体侧下方的切向进气口设计是整个分离效率的核心结构点，含液气流从切向进入罐体后会顺着罐壁形成稳定的旋流场，密度更大的液态颗粒在离心力作用下被甩向罐壁，顺着壁面流到罐体底部的积液腔，不会被上升的气流二次夹带；相比轴向进气的普通罐体结构，切向进气的预分离效率能达到85%以上，大幅降低后续除雾段的处理负荷。支撑结构采用三根等边角钢制作的支腿，支腿与罐体的连接位置做了加强筋板焊接，避免满液工况下支腿根部出现应力集中开裂的问题，支腿底部的方形垫板能分散设备运行时的对地压强，就算是在普通硬化地面上安装，也不需要额外做预埋地脚螺栓的混凝土基础，只要调平垫板就能完成设备就位，适配临时作业站点、移动处理单元的快速部署需求。

　　设计过程中特意控制了罐体的长径比在合理区间，既保证气流在罐体内有足够的停留时间完成气液两相分离，又避免罐体过高带来的运输超限问题，设备的整体外轮廓尺寸满足常规货运车辆的装载要求，不需要办理超限运输审批就能完成跨区域转运。罐体侧面的液位计接口、排污口、备用仪表接口的位置都做了操作侧统一排布，所有外接管路的阀门、仪表都能在设备的同一侧完成操作，日常巡检时不需要绕设备走动就能完成所有参数的读取、阀门状态的检查。积液腔的容积设计匹配了常规工况下2小时的储液量，避免排污阀启闭频率过高增加运维工作量，同时底部的排污口采用内伸式结构，管口最低点贴近罐体下封头的最低位置，排液时不会出现积液残留的死角，避免长期积存的液态介质腐蚀罐体底部板材。从建模细节来看，所有焊接位置的焊脚尺寸都做了符合承压设备规范的参数设置，法兰与罐体的连接焊缝、支腿与罐体的连接焊缝、管口与罐体的连接焊缝都做了实体化建模，后续做有限元应力分析时可以直接导入模型划分网格，不需要额外补做焊缝结构；罐体壁厚的取值兼顾了常用工况的承压需求和材料成本控制，针对不同腐蚀等级的工况，只需要调整板材厚度参数就能快速衍生出适配不同腐蚀裕量的型号，不需要重新做整体结构的重构。
