立式螺旋输送设备结构三维设计

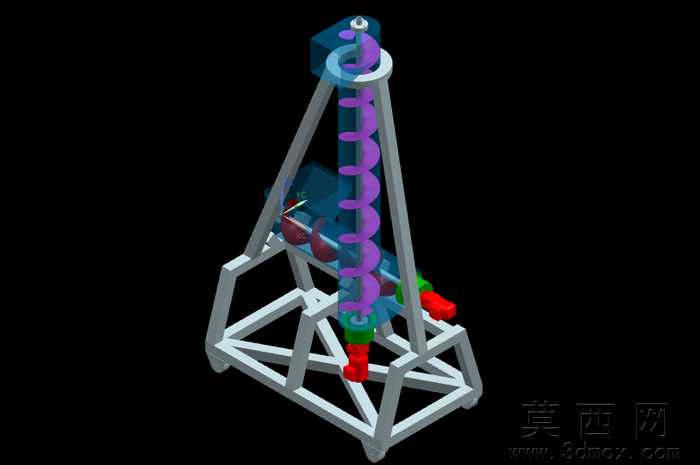

本作品为立式螺旋输送机构的三维建模设计，整体采用框架式支撑结构搭配垂直螺旋输送核心组件，在三维建模过程中严格遵循机械设计的装配逻辑，先完成底部支撑桁架的参数化搭建，每根型材的衔接位置、支撑角度都经过尺寸校核，确保整体机架的结构稳定性，避免后续装配出现干涉问题。核心的螺旋输送部件采用螺旋扫掠的建模方式完成，精准控制螺旋升角、叶片厚度与轴径的比例关系，还原螺旋面连续推送物料的结构特性，螺旋轴上下两端的定位连接结构做了细节还原，分别对应顶部的吊装定位端与底部的动力连接端，保证结构的完整性。机架与螺旋组件之间的防护、导向结构也逐一建模还原，侧边设置的物料进出接口做了结构细化，能够直观展示物料从侧向进入螺旋腔、沿螺旋面垂直向上输送的完整路径。材质渲染阶段，对支撑框架采用哑光金属材质模拟型钢的质感，螺旋叶片采用辨识度较高的紫色半哑光材质区分核心功能部件，动力连接端、接口部件采用红、绿等亮色材质做功能区分，黑色背景的渲染设置能够突出整体结构的层级关系，让各部件的装配位置、连接关系一目了然。设计过程中重点考量垂直输送场景下的结构受力特性，底部支撑框架采用三角桁架结构分散承重，螺旋轴的上下定位点同轴度经过建模校验，避免运行过程中出现偏磨问题，整体模型完整还原了立式螺旋输送机的核心结构特征，可用于结构展示、原理教学以及后续的工程设计参考，各部件的建模精度满足装配校验需求，没有出现结构错位、特征缺失的问题，能够清晰展示螺旋输送设备的工作逻辑与结构组成。
