不锈钢螺旋输送给料设备三维设计

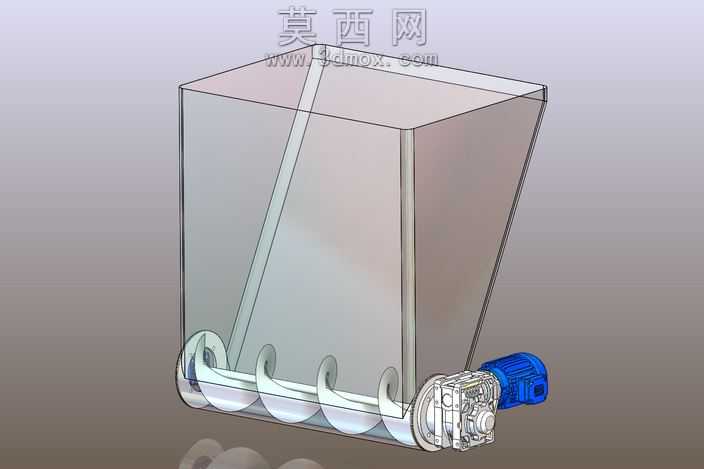

本作品为螺旋输送给料装置的三维建模设计，整体采用参数化建模思路完成，首先针对物料存储与输送的功能需求，拆分出上方储料仓、中部螺旋输送主体、端部驱动总成三大核心模块，在三维建模环境中先完成各模块的基准定位，以螺旋输送的轴线为核心基准搭建整体装配骨架。储料仓部分采用上宽下窄的棱台形结构设计，建模时通过薄壁实体特征构建仓体，设置合理的拔模斜度保证物料可依靠自重顺畅下滑至输送段，仓体材质设定为304不锈钢，渲染时赋予哑光金属材质，添加细微的磨砂纹理与环境反射效果，还原不锈钢板材加工后的真实质感，同时对仓体与输送段的衔接位置做圆角过渡处理，避免物料残留的死角。螺旋输送主体部分，首先通过螺旋线特征生成连续的螺旋叶片扫描路径，设定匹配给料效率的螺距与叶片直径，采用薄壁扫描特征生成等厚的螺旋叶片，叶片与中心传动轴做布尔合并，外部配套半圆形输送槽壳体，建模时保证壳体与螺旋叶片的间隙均匀，既避免运动干涉，又保证输送过程中物料不会从间隙洒落。端部驱动总成部分，集成了减速箱体与驱动电机，建模时还原了减速箱的箱体分型面、安装法兰、输出轴连接结构，以及驱动电机的散热筋、接线盒、端盖等细节结构，驱动部分采用蓝漆金属与铸铝材质搭配渲染，电机外壳赋予亮面蓝色烤漆材质，减速箱箱体赋予铸铝哑光质感，区分不同部件的材质差异。整体装配完成后添加同轴度、配合间隙等装配约束，验证螺旋叶片转动时与仓体、输送槽无干涉，渲染阶段采用柔和的工业环境光，添加适当的阴影效果突出设备的结构层次，清晰展现储料、输送、驱动各部分的连接关系与结构逻辑，整体设计兼顾物料存储的容量需求与螺旋输送的定量给料功能，结构紧凑合理，可用于散状物料的定量给料输送场景参考。
