集成管路罐体的工业清洗输送设备

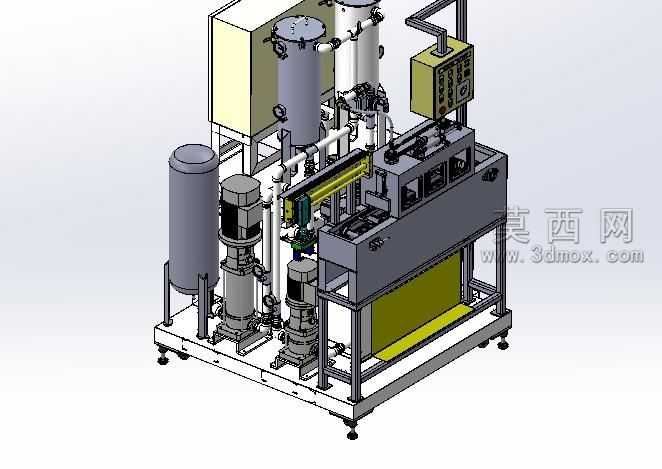

本模型为集成清洗功能的输送类工业设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对各功能模块进行层级化装配约束，确保所有部件的装配关系符合实际生产设备的安装逻辑。模型整体采用方通焊接机架作为承载基底，底部配置可调节脚轮与支撑脚组合结构，既满足设备移动转运的需求，也可在就位后调平固定，保障设备运行稳定性。设备主体集成多组立式罐体组件，包含储液罐、过滤罐、压力罐等不同功能的罐体结构，罐体间通过不同管径的工业管路、阀门组件实现连通，管路布局遵循流体输送的路径优化原则，减少不必要的弯折以降低流阻，同时预留了维护拆装的操作空间。动力端配置多组立式泵体组件，与罐体管路系统形成完整的流体循环回路，为清洗工序提供稳定的压力流体供给。输送工位采用半开式防护结构，侧面设置黄色防护挡板，既可以观察输送及清洗作业的运行状态，也可防止流体飞溅，输送段的导向结构与限位结构设计合理，可适配对应规格的工件输送需求。设备侧上方集成控制电箱，面板上预留操作按钮与显示仪表的安装位，电箱与各动力部件的走线槽在模型中也做了对应体现，还原真实设备的布线逻辑。渲染阶段对不同部件赋予对应材质：机架采用磨砂金属材质，罐体采用哑光不锈钢材质，管路采用亮面金属材质，防护挡板采用半透明工程塑料材质，泵体与阀门采用铸铁烤漆材质，电箱采用冷轧板喷塑材质，通过材质差异清晰区分各功能部件，整体渲染效果还原工业设备的真实质感。设计过程中优先考虑设备的功能集成性，将输送功能与在线清洗功能整合在同一机架上，减少设备占地面积，同时各功能模块采用模块化设计思路，罐体、泵组、输送段均可独立拆装，便于后期的维护与部件更换，管路接口均采用标准法兰连接，符合通用工业管路的连接规范，具备实际生产参考价值。
