内燃机活塞连杆组结构三维设计

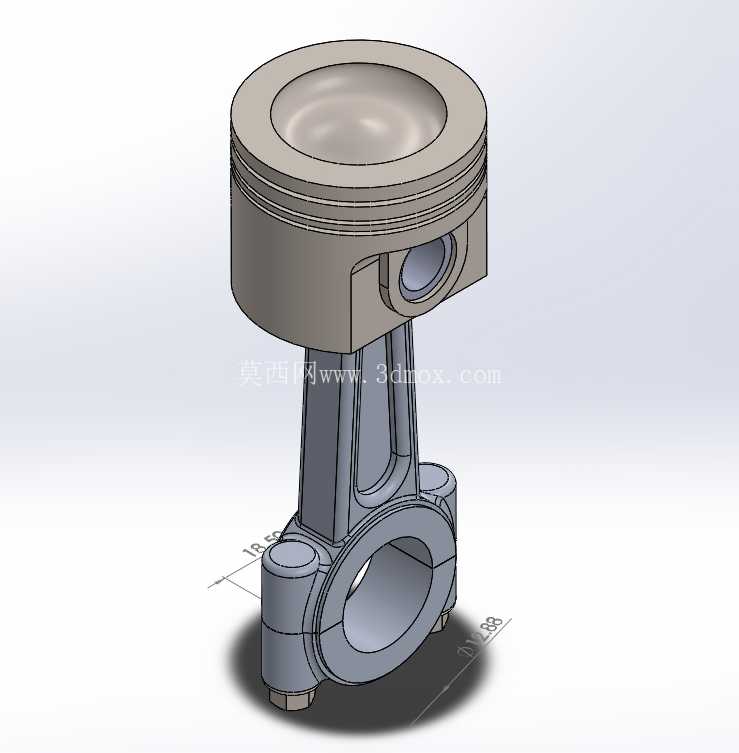

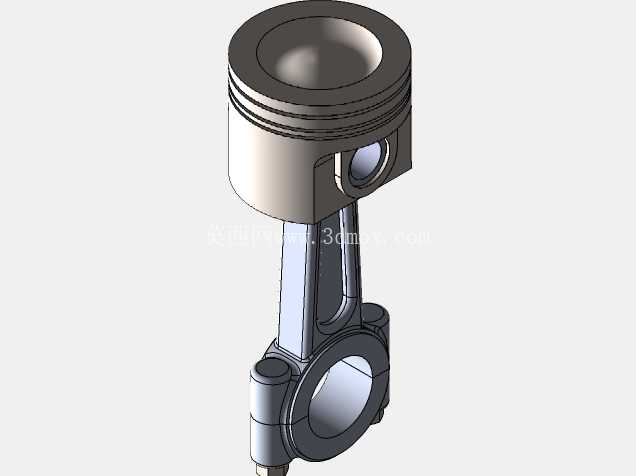

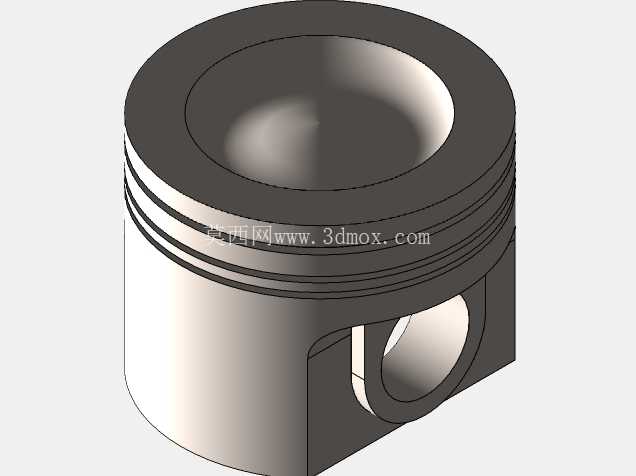

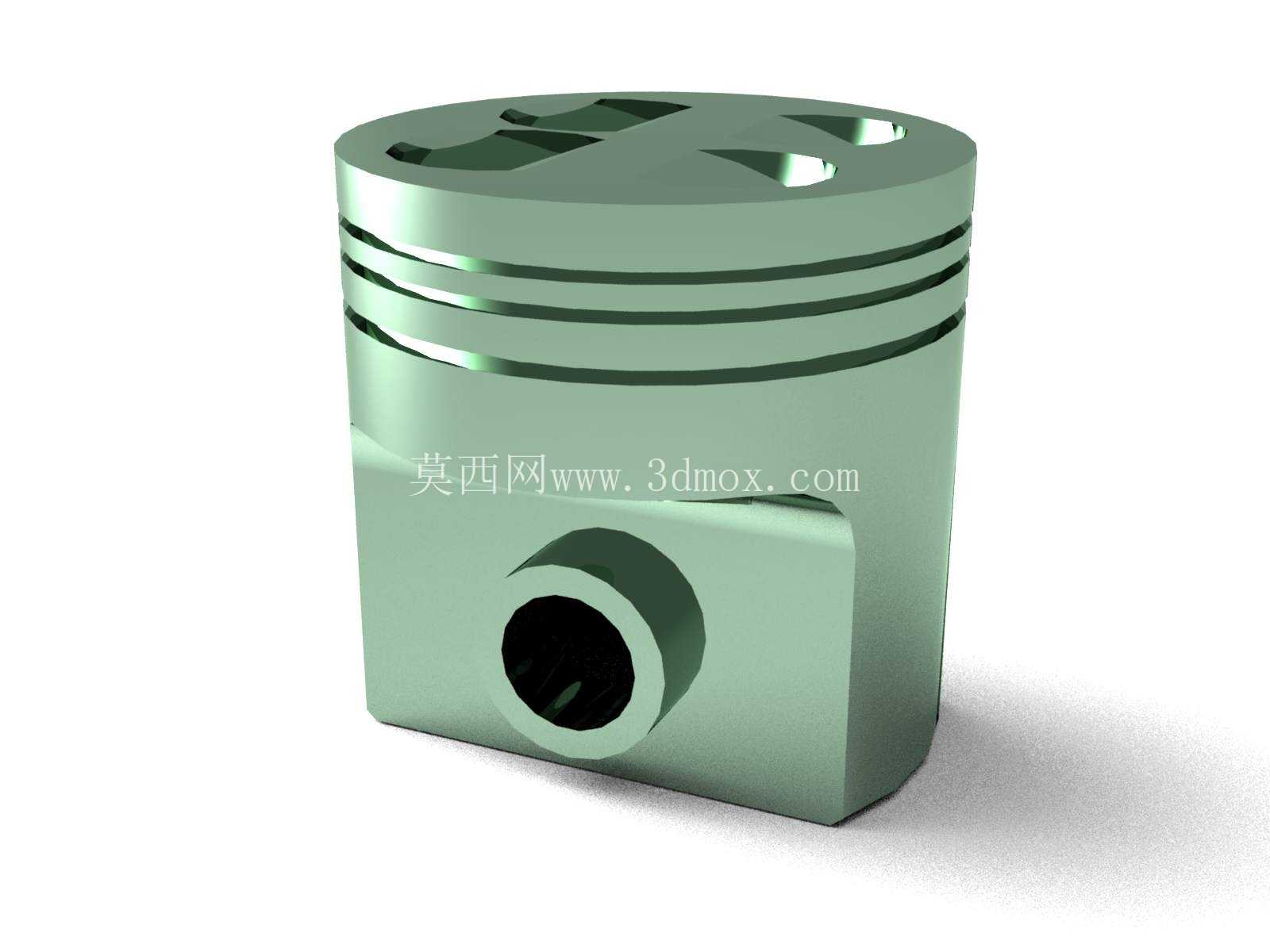

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，直接参与发动机的能量转换过程，在四冲程汽油机、柴油机的做功循环中，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量通用动力、摩托车发动机、小型工程机械动力单元等应用场景。从结构设计逻辑来看，活塞头部采用凹顶燃烧室造型，可在压缩行程末端配合气缸盖形成合理的挤气涡流，优化油气混合效率，同时头部预留三道环槽位置，分别对应两道气环与一道油环的安装，气环负责密封燃烧室内的高压燃气，避免压缩压力泄漏影响动力输出，油环则用于刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损。

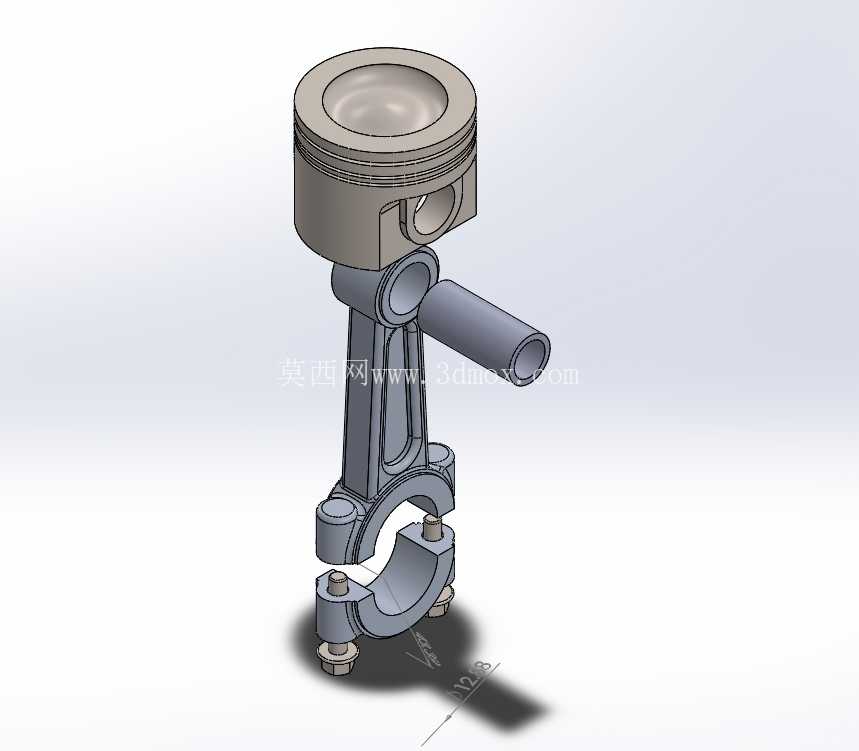

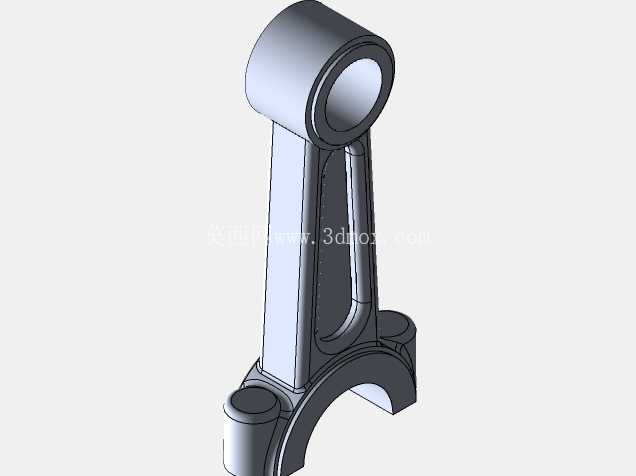

　　活塞销座部位采用加厚加强结构，通过浮动式活塞销与连杆小头连接，销座两侧设计有卡环槽，用于安装活塞销挡圈，限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成拉缸故障。连杆部分采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少发动机高速运转时的惯性力载荷，连杆小头内部压入铜质衬套，为活塞销提供耐磨的转动支撑，衬套表面设计有油槽，可通过连杆杆身的油道接收来自曲轴的压力润滑油，在活塞销与衬套之间形成稳定油膜，降低摩擦磨损。

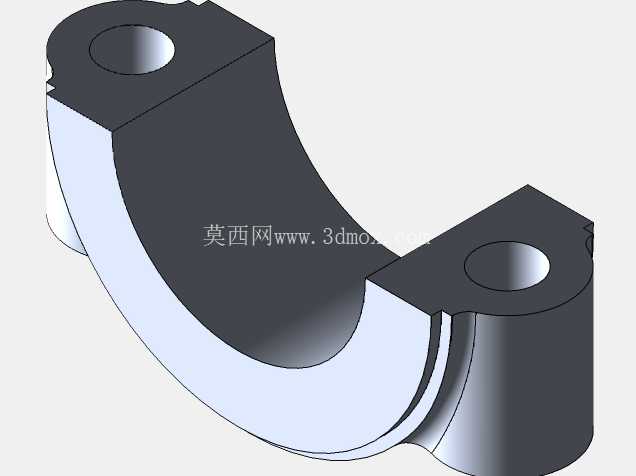

　　连杆大头采用分体式斜切口设计，通过两根连杆螺栓与连杆盖紧固，配合轴瓦安装在曲轴的连杆轴颈上，斜切口结构能够在保证大头刚度的前提下缩小横向尺寸，方便组件从气缸体内完成装配与拆卸，连杆盖与杆身的结合面采用定位结构，避免装配错位影响轴瓦的配合精度。从安装边界来看，活塞外圆尺寸需与对应气缸内径保持严格的配合间隙，间隙过大会导致敲缸、密封不良，间隙过小则会在热膨胀状态下出现活塞卡滞；活塞环的开口间隙、侧隙、背隙都需要按照对应机型的公差要求设计，保证热态下的密封性能与运动灵活性；连杆大小头的中心距直接影响发动机的压缩比与活塞行程，建模过程中需要严格控制尺寸公差，同时连杆大头孔的圆柱度、大小头孔的平行度都有较高的形位公差要求，避免运转过程中出现偏磨、异响甚至断裂故障。

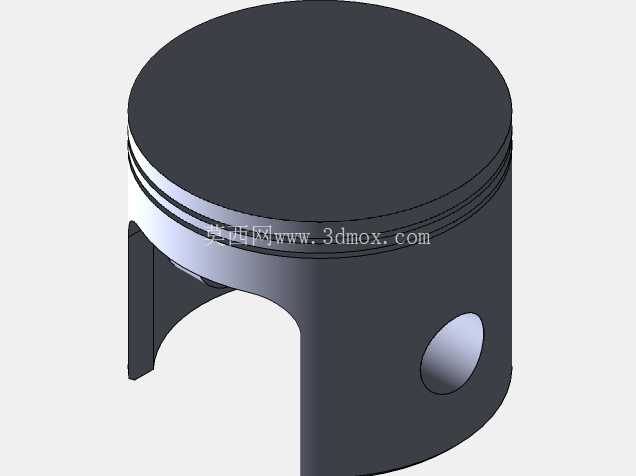

　　在实际工程应用中，这类组件的设计需要平衡强度、重量、耐磨性三者的关系，活塞材料通常选用共晶铝硅合金，兼顾轻量化与导热性能，连杆则选用40Cr合金钢经模锻成型，具备足够的抗疲劳强度，能够承受交变的燃气压力与惯性力载荷。建模过程中对各部位的过渡圆角做了合理处理，避免应力集中导致的部件失效，活塞裙部设计有微椭圆造型，补偿热态下的不均匀变形，保证活塞在气缸内的平稳导向，减少往复运动的敲击噪声。
