喷气式燃气轮机剖视结构三维设计

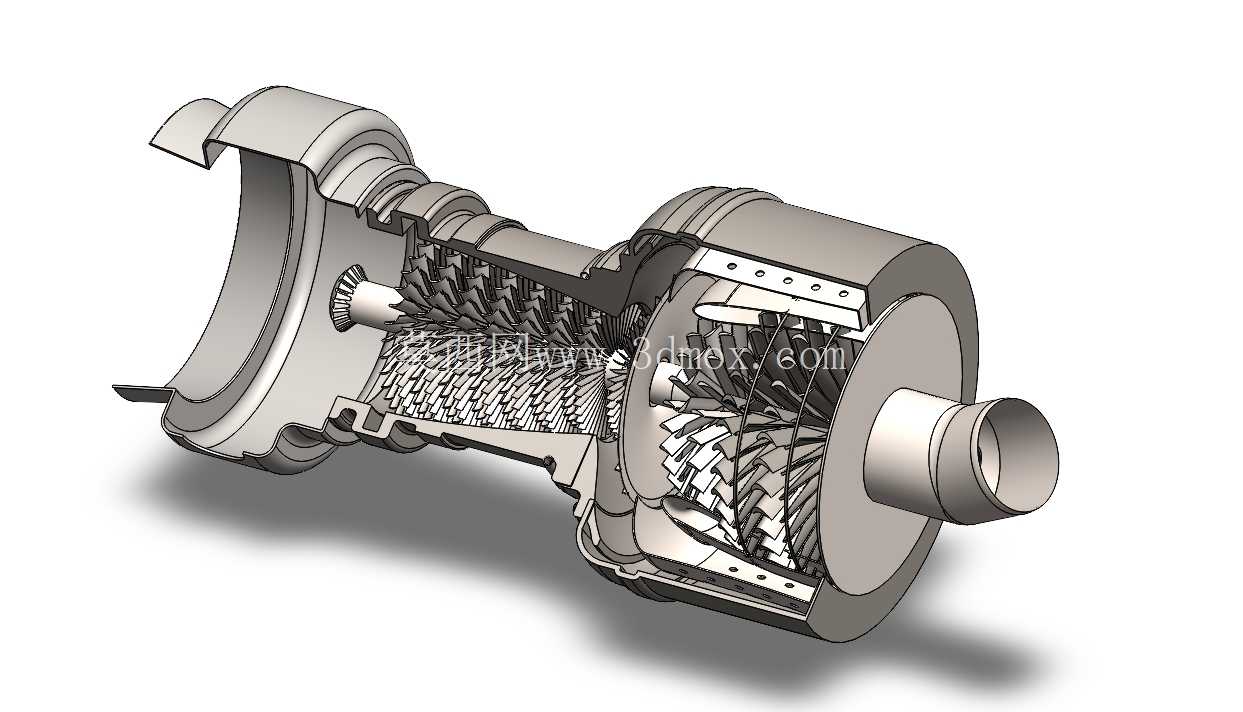

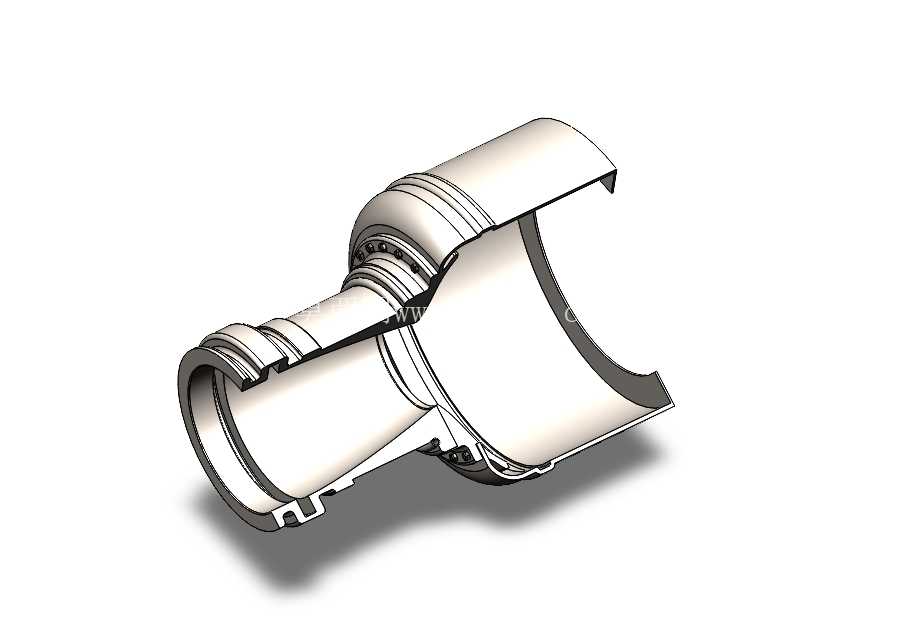

　　本次呈现的喷气式燃气轮机三维结构，采用全剖视的建模表达形式，完整还原了轴流式燃气轮机从进气端到排气喷口的全部核心构件排布逻辑，可直接用于航空动力类课程的结构演示、动力系统选型阶段的原理验证，也能作为小型燃气轮机改型设计的结构参考基底。从实际工程应用场景来看，这类轴流结构的燃气轮机不仅适配亚音速固定翼飞行器的主动力单元，经过参数调整与结构改型后，也可作为地面分布式发电的小型动力源、船舶辅助推进系统的核心机组，不同应用场景下的结构调整逻辑，在这套剖视模型中都能找到对应的基础结构参考。

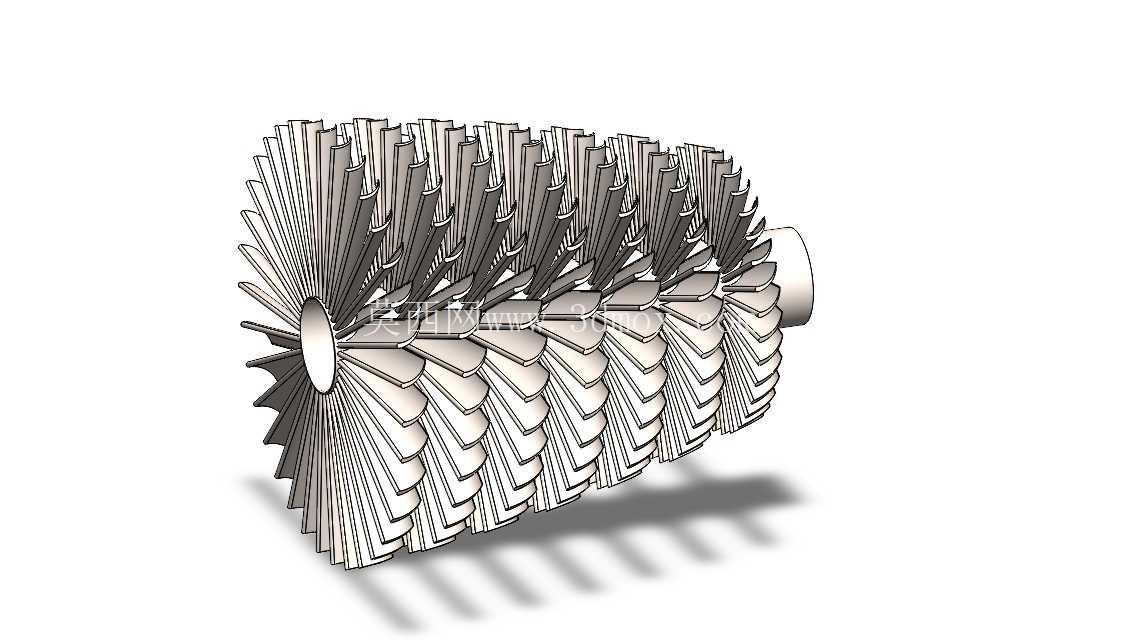

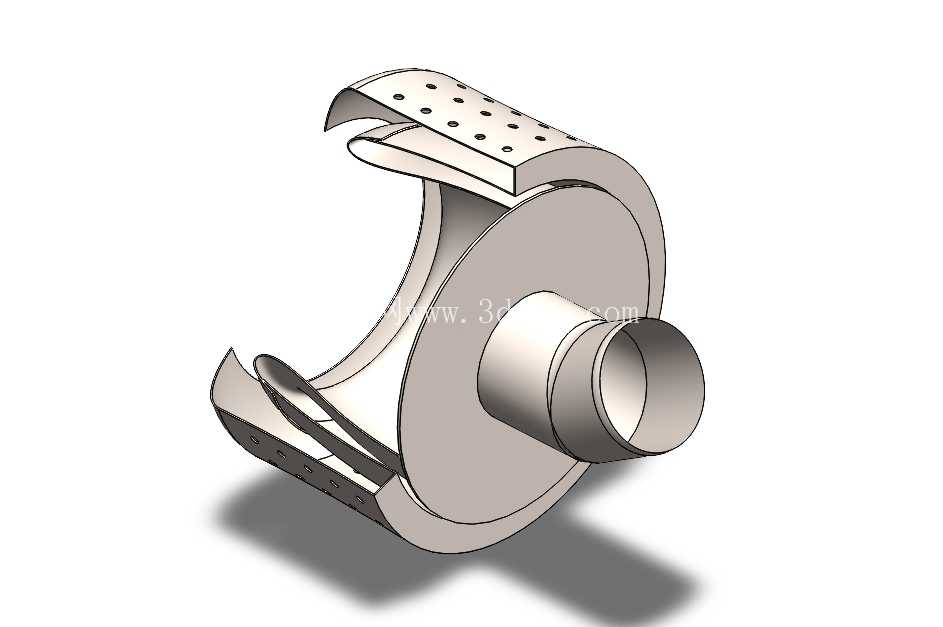

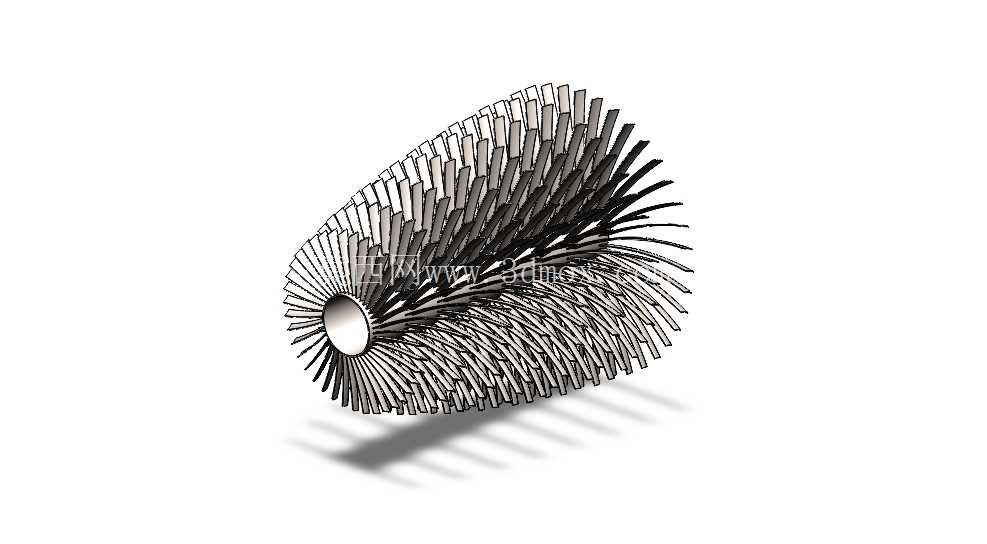

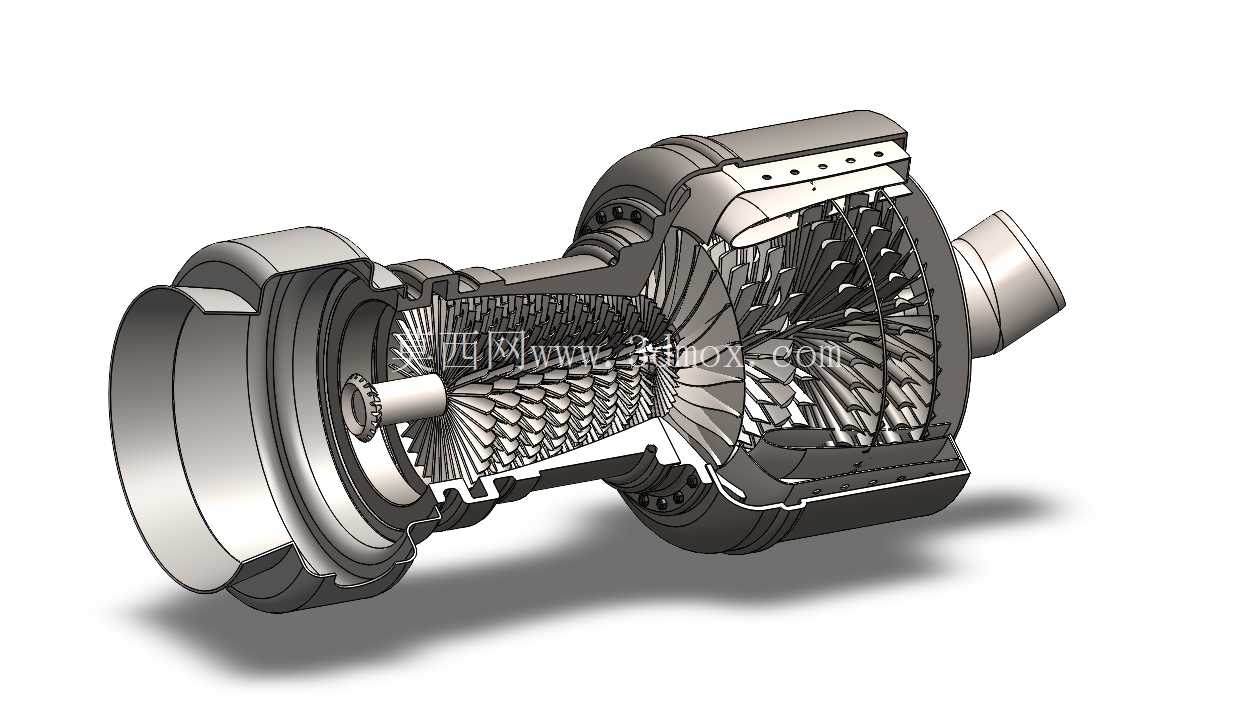

　　模型中清晰呈现了多级轴流压气机的叶片排布逻辑，每一级动叶与静叶的安装角、叶型扭转角度都按照实际气动设计逻辑做了还原，压气机段的机匣内壁与叶尖的间隙控制在合理的工程公差范围内，避免建模时出现的干涉问题，同时也能直观展示压气机逐级提升空气压力的工作路径——空气从前端进气道进入后，依次经过每一级压气机叶片的导流与压缩，压力逐步提升后进入燃烧室区域。燃烧室段的结构在剖视模型中做了半开放展示，能看到火焰筒的安装定位结构、燃油喷嘴的排布位置，以及燃烧室与涡轮段的衔接过渡段结构，这部分的建模特意保留了安装边的螺栓孔位、定位止口的细节，方便设计人员参考不同部件的装配定位逻辑，实际装配过程中，燃烧室段需要同时承受压气机出口的高压空气与燃烧后的高温燃气，因此安装边的密封结构、热膨胀补偿间隙在模型中都做了对应的结构预留。

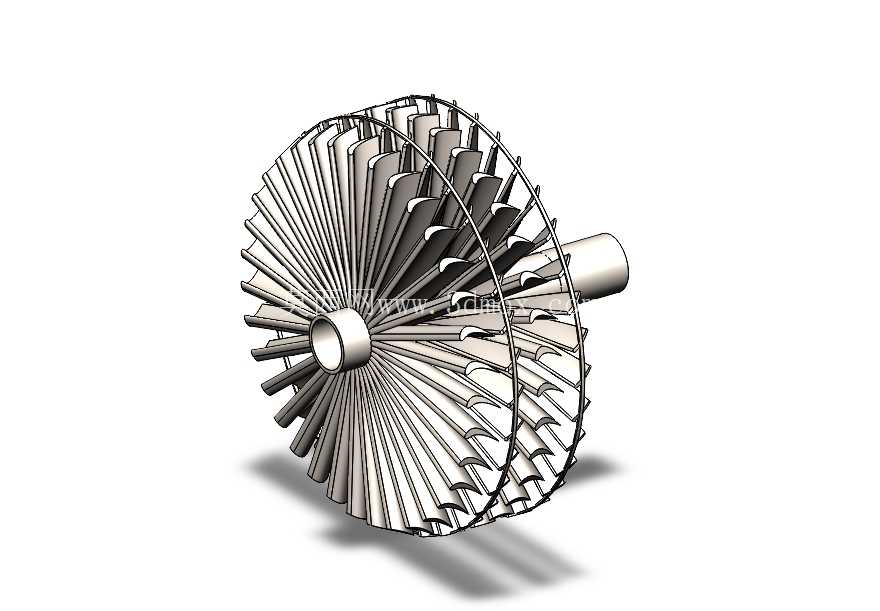

　　涡轮段分为高压涡轮与低压涡轮两个部分，高压涡轮通过传动轴直接连接前端的压气机转子，带动压气机持续运转，低压涡轮则连接输出轴，可根据不同应用场景对接螺旋桨、发电机或者其他负载，涡轮叶片的冷却通道结构在剖视视角下也做了示意性表达，能直观看到空心叶片的内部流道走向，这也是高温涡轮部件设计中的核心结构要点。从安装边界来看，整个动力单元的主安装节设置在压气机后段的机匣位置，辅助安装节布置在涡轮段的下方机匣，两个安装点的位置选择充分考虑了整机运转时的重心分布，避免工作过程中出现额外的振动载荷，整机的径向最大尺寸出现在压气机中段的机匣位置，轴向长度从进气道前端面到排气喷口后端面的比例符合实际同推力等级燃气轮机的尺寸比例，建模时所有转动部件与静子部件之间都预留了符合热膨胀要求的工作间隙，不会出现冷态装配干涉或者热态运转碰磨的问题。

　　整套模型的结构表达没有做多余的简化，无论是转子部分的轮盘、轴颈、锁紧螺母结构，还是静子部分的机匣分段、支撑筋板、引气管道，都按照实际工程结构做了还原，对于需要理解燃气轮机工作逻辑、开展相关结构设计的从业者来说，能够直接通过剖视视角理清空气流道、燃气流道、冷却气流道的全部走向，也能参考不同部件之间的连接方式、定位逻辑，避免在自主建模时出现结构原理性错误。在开展改型设计时，设计人员可以基于这套基础结构，调整压气机级数、涡轮叶片的叶型参数、燃烧室的容积大小，快速适配不同推力等级、不同应用场景的动力需求，不需要从零开始搭建基础转子-静子的支撑结构，能够大幅提升前期方案设计阶段的建模效率。
