液体推进火箭发动机结构设计方案

　　在航天运载系统的动力单元设计中，液体推进火箭发动机的结构合理性直接决定了运载器的推力输出效率、工作可靠性以及任务载荷适配能力，这类动力装置主要应用于运载火箭主动段飞行、航天器轨道机动、深空探测探测器姿轨控等场景，是当前化学能航天推进体系中推力调节范围最宽、比冲性能最优的动力形式之一。

　　从实际用途来看，该结构对应的动力单元可通过推进剂流量的精准调节实现推力大小的连续控制，配合喷管摆角调整机构完成推力矢量的方向控制，既可以作为运载火箭的芯级主推力装置，承担起飞段大推力输出、跨音速段推力匹配、入轨段精准关机等核心任务，也可经过推力等级缩放后作为航天器的轨控发动机，完成轨道转移、姿态修正、离轨制动等操作，部分小推力改型还可用于航天器的姿态稳定控制，抵消空间环境扰动对航天器姿态的影响。

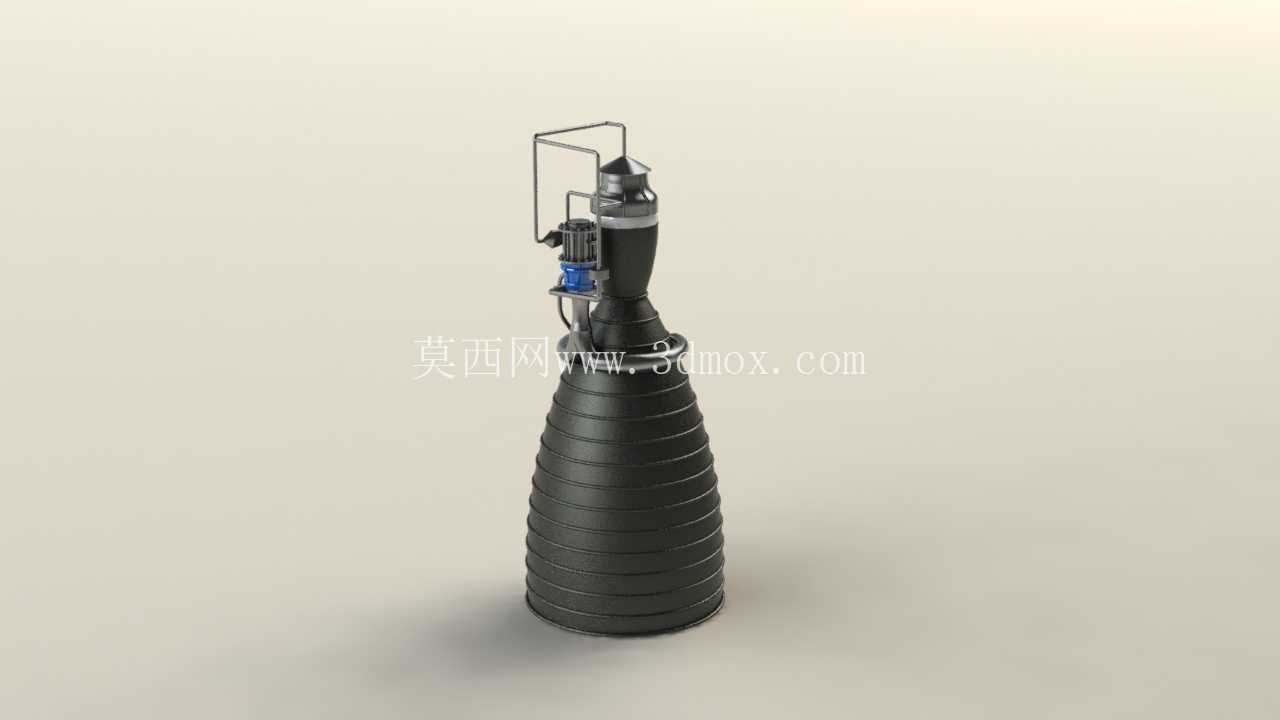

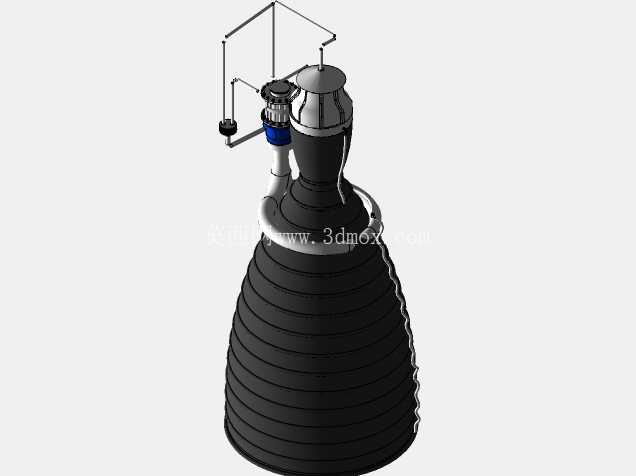

　　该模型还原的液体火箭发动机采用了经典的泵压式供应系统布局，上部集成了涡轮泵单元、推进剂控制阀组以及管路支架结构，其中涡轮泵作为推进剂输送的核心部件，模型中还原了其与推力室的连接接口位置、外部管路的走向布局，控制阀组的安装位置预留了足够的操作空间，可满足实际装配过程中管路连接、传感器安装、阀门调试的操作需求。推力室部分采用了分段式的再生冷却通道结构设计，模型中通过外壁的环形加强筋结构还原了冷却通道的外部加强形式，这种结构既可以保证推力室在高温燃气冲刷下的结构强度，也能让推进剂在进入燃烧室前先通过冷却通道带走壁面热量，提升推进剂的初始能量同时避免壁面过热烧蚀。喷管部分采用了大扩张比的钟形喷管构型，从喉部到出口段的型面按照特征线法设计的最优膨胀型面进行还原，外壁的环形凸起结构对应实际生产中的喷管段焊接连接位置，既保证了喷管的结构刚度，也控制了整体结构重量。

　　在设计思路上，该结构优先保证了动力传输路径的最短化，涡轮泵输出的推进剂通过最短的管路路径进入推力室头部喷注器，减少了管路流阻带来的压力损失，同时将所有外接管路、阀件都布置在推力室的单侧区域，预留了发动机与箭体连接的安装接口平面，可适配不同直径箭体的安装边界要求。上部的管路支架采用了轻量化的桁架式结构，在固定管路、避免发动机工作振动导致管路疲劳损坏的同时，尽可能降低了结构的附加重量，支架的安装位置避开了喷管的热辐射区域，可减少高温燃气对管路、阀件的热影响。

　　从安装边界来看，该发动机的最大外径位于喷管出口段，安装时需要保证喷管出口与箭体尾部结构之间留有足够的间隙，避免喷管出口的高温燃气直接冲刷箭体结构，同时上部的阀组、管路区域需要预留足够的维护操作空间，满足地面装配阶段的管路连接、气密性检查、传感器校准等操作需求。发动机与箭体的连接接口位于推力室上部的承力机架位置，模型中还原了承力机架的连接法兰结构，可将发动机工作时产生的推力均匀传递到箭体承力结构上，避免局部应力集中导致的结构损坏。整体结构的重心位于推力室轴线上，可减少发动机工作时的偏心力矩，降低推力矢量控制的调节负荷，喷管的长度设计兼顾了膨胀比优化与箭体尾部的安装空间限制，避免喷管过长导致的运输、装配过程中的干涉问题。

　　在结构细节处理上，模型还原了推力室头部的喷注器安装接口、点火装置安装位置，以及涡轮泵与燃气发生器的连接管路走向，所有外部附件的安装位置都符合实际发动机的布局逻辑，没有出现结构干涉的问题，各部件之间的连接间隙都满足实际装配的公差要求，可直接用于结构教学、布局方案验证、航天科普展示等场景，也可作为液体火箭发动机结构优化设计的基础参考模型，帮助设计人员快速完成整体布局的调整、安装接口的匹配以及附属系统的布置。
